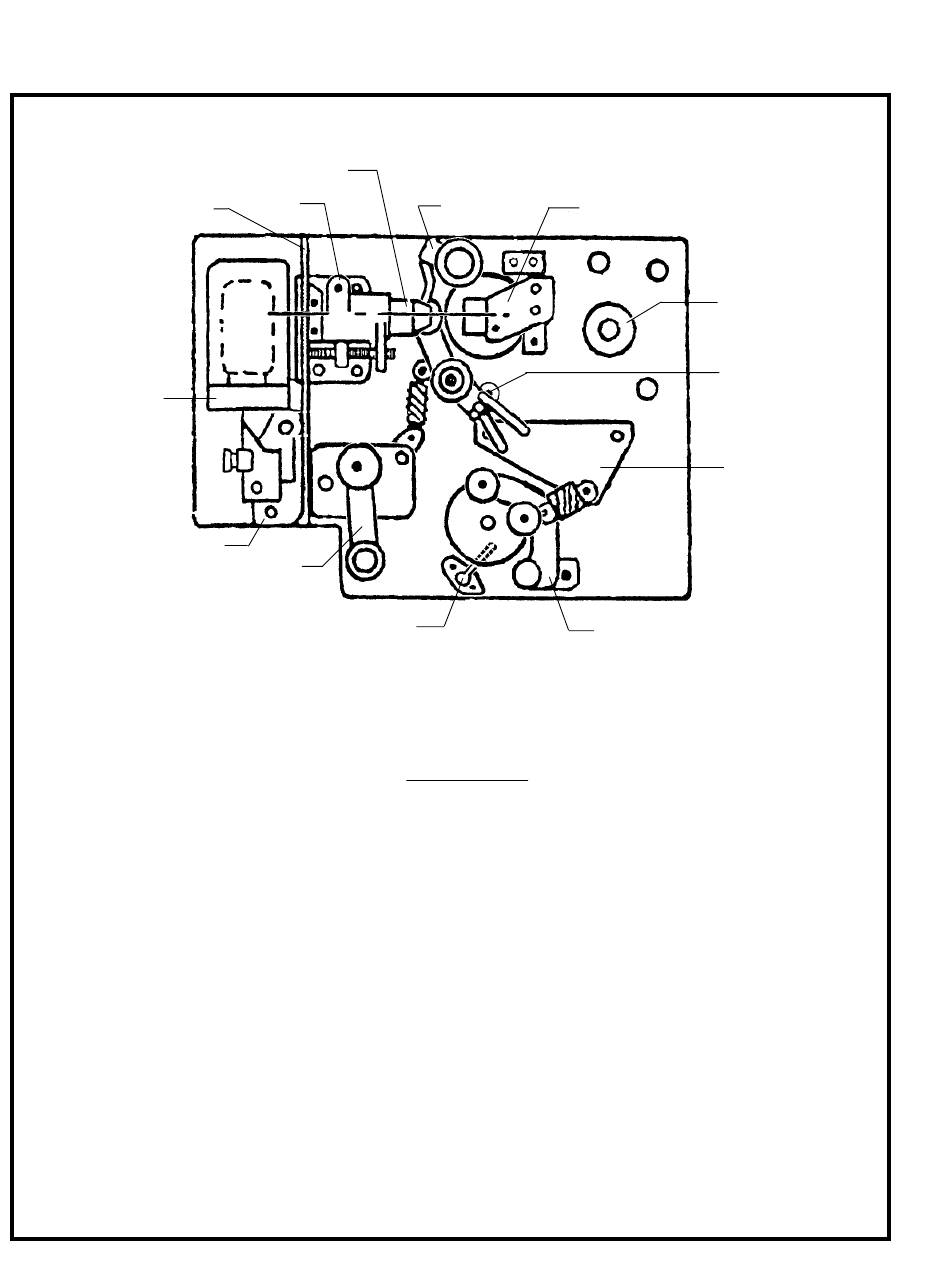

MONTAGE ET DISPOSITION DES COMPOSANTS

DX1076 Montage de la cellule solaire stéréo
H-1503 Vis de montage (3)
G-1974 Montage d'objectif fendu
H-1503 Vis de montage (4)
G-1977 Galet de guidage latéral
G-2078 Support de lampe excitatrice
G-2080 Base de lampe excitatrice
H-1503 Vis de montage (3)
G-4635 Montage de galet de régulateur
H-1503 Vis de montage (2)
G-4643 Montage de rouleau de coussin
G-6506 Montage de galet non commandé
G-7050 Support de cellule solaire (mono)
H-1503 Vis de montage (3)
* Lecteur de son à balayage inverse SEULEMENT: voir illustration en page 2-20
51-98262*
G-1974
G-4635
P-2211
Liste de pièces
G-1977
51-98263*
G-4643
P-2211 Décolleur, galet d'entraînement du film
H.-1501 Vis de montage (2)
P-2307 Ressort d'extension
P-2320 Objectif fendu (balayage direct)
P-4636 Goujon d'extension, écartement
P-4642 Goupille de blocage, galet de guidage
P-4922 Lampe, lampe excitatrice
P-6622 Pare-lumière
P-1538 Vis de montage (2)
51-98262 Montage de saisie du signal *
51-98263 Illuminateur DEL*
