La Figure B est un alignement optimal.
. À la Figure A, le dessus du trou de galet a (12) larges dents de scie. L'écart entre les points les plus hauts et
les plus bas est de 1/3 volt.
. La Figure B indique plus de dent de scie avec moins d'écart. Vous y arrivez en ajustant avec précision la
rotation du porte-DEL.
. À la Figure C, le trou de galet tombe du côté gauche indiquant un éclairage inégal. Vous pouvez l'améliorer
en déplaçant le porte-DEL latéralement jusqu'à ce que vous obteniez une trace plus plate.

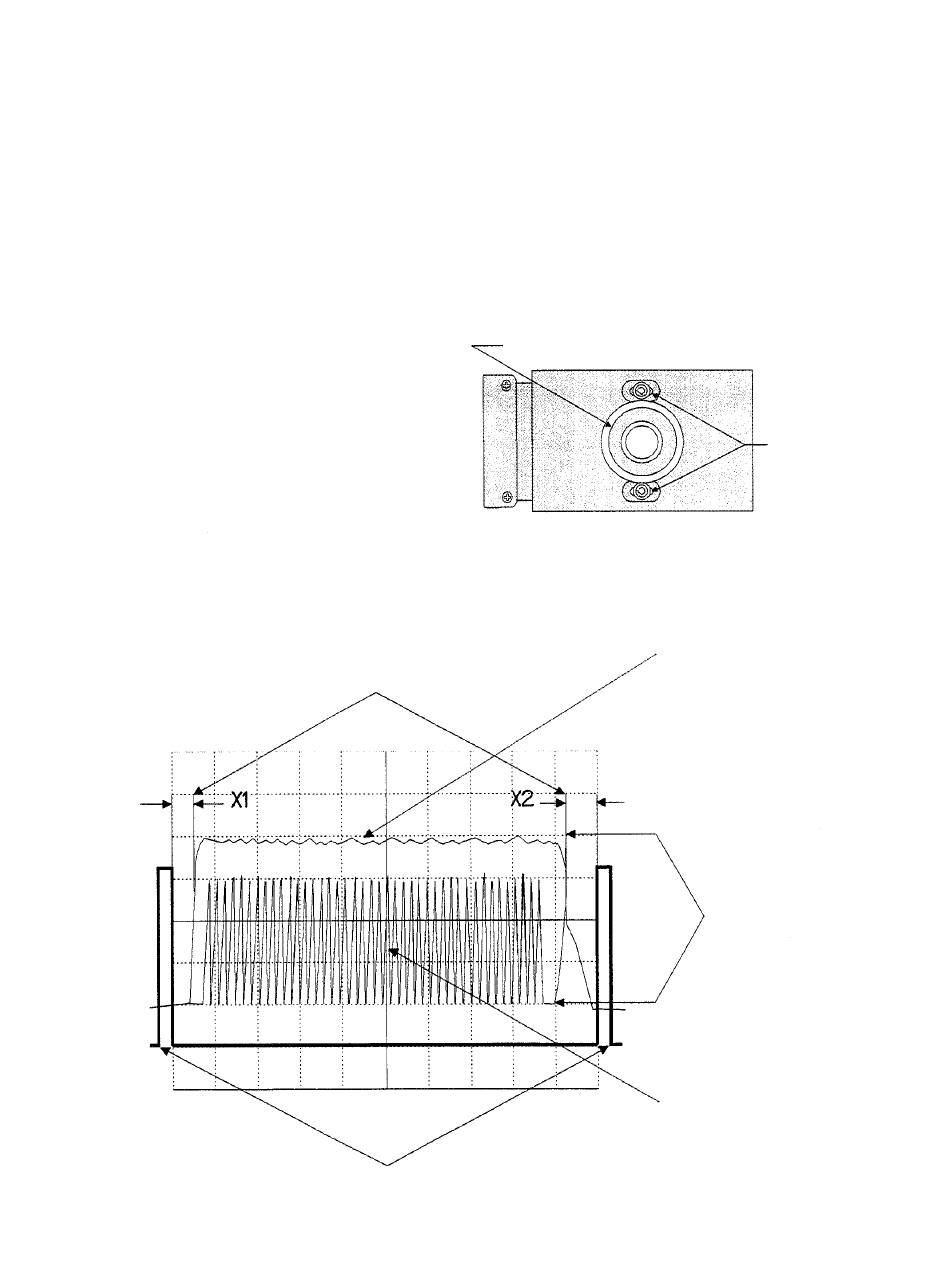

. À la Figure D, le dispositif de
couplage de charge (DCC) est
mal aligné latéralement. La
dimension X2 est plus petite que
la X1. Vous pouvez l'améliorer
en desserrant les (2) vis de
montage de DCC et en déplaçant
le dispositif jusqu'à ce que les
dimensions X1 et X2 ressemblent
à la Figure B. Le bon alignement
est compensé à la gauche par une
division mineure. Le trou de
galet sera à 1/5 d'un carré
décentré vers le "poteau de but"
de l'écran scope.
Dimension d'ajustement latéral
"Poteaux de but"
1-11
Tube de lentille
Pré-amp. et lentille numérique Simplex
Vis et rondelles de
verrouillage
d'ajustement de
DCC latéral
Trou de galet
4 divisions de
vidéo = 4 volts
à 1V par div.
Salve numérique
"Brin d'herbe"
