Il est recommandé d'utiliser (2) câbles à deux conducteurs blindés pour connecter les sorties de cellule
solaire, mais il est possible d'utiliser un câble à trois conducteurs, un seul blindage. Si vous utilisez un câble
à trois conducteurs, fixez les deux bornes "LO" ensemble. Puisqu'il faut très peu de courant, le fil de calibre
22 est suffisant. N'interconnectez PAS les masses d'entrée et de sortie.
Les lecteurs numériques utilisent une DEL à éclairage visible alimentée par une source LS-30. Utilisez
un fil de raccord de calibre 18 entre la DEL et la source d'alimentation LS-30. Les câbles de sortie numérique
pré-déterminés (51-98272) sont fournis et devraient être raccordés au processeur tel qu'indiqué dans le manuel
Dolby.
ALIGNEMENT (Analogique)
Activez la DEL et l'équipement de test aux bornes de sortie de la cellule solaire. Tournez l'ajustement
de haute fréquence et de niveau du processeur de son aux réglages minimaux.
Desserrez, mais ne retirez pas, les (2) vis à pan creux retenant la tête de la DEL à sa fixation de montage.
Desserrer ces vis permet de déplacer la tête de la DEL vers le haut et vers le bas en utilisant la vis droite comme
pivot. Il y a, au besoin, un deuxième trou taraudé pour la vis gauche sous la fente. Placez la DEL pour trouver
visuellement l'éclairage directement opposé à l'ouverture de la lentille à la saisie de signal. Faites passer une
boucle de film ("fréquence Dolby") et observez la sortie des canaux DROIT et GAUCHE. Resserrez les (2) vis
à pan creux extérieures lorsque vous voyez la sortie la plus haute, puis desserrez la vis à pan creux vers
l'intérieur et déplacez la DEL horizontalement (vers l'intérieur et vers l'extérieur) dans le tambour
d'impédance. NE laissez PAS la tête de la DEL toucher l'intérieur du tambour d'impédance. Observez la sortie
et fixez la tête de la DEL lorsque vous atteignez la sortie la plus élevée.
Faites sortir une boucle à "chemin de craquement" (SMPTE no 35-BT) et réglez, au besoin, le galet de
guidage latéral. Il est recommandé d'abouter ensemble une boucle d'un demi film de "chemin de craquement"
et d'un demi film d'essai à "alignement droit/gauche" (cat. Dolby no 97). Ceci permet de centrer la piste sonore
et de vérifier simultanément la "diaphonie". Réglez la mise au point et l'azimut en faisant une boucle de "bruit
rose" et en ajustant la saisie du signal de la même manière que pour une lentille fendue conventionnelle.
Finalisez l'installation de la chaîne "A" en vérifiant à nouveau l'ajustement de la DEL avec le film de test
"d'uniformité d'illumination" (cat. Dolby no 566). Faites un dernier jeu de niveau "Dolby" et terminez toutes
les autres étapes spécifiées par le fabricant du processeur de son.
ALIGNEMENT (numérique)
Effectuez la procédure précédente, mais ne considérez pas l'installation analogique complète jusqu'à
ce que vous ayez aussi réglé les composants de balayage numérique. Pour tenir compte du balayage de DEUX
pistes sonores, il faut des ajustements fins au balayage analogique réenclenché durant l'alignement numérique.

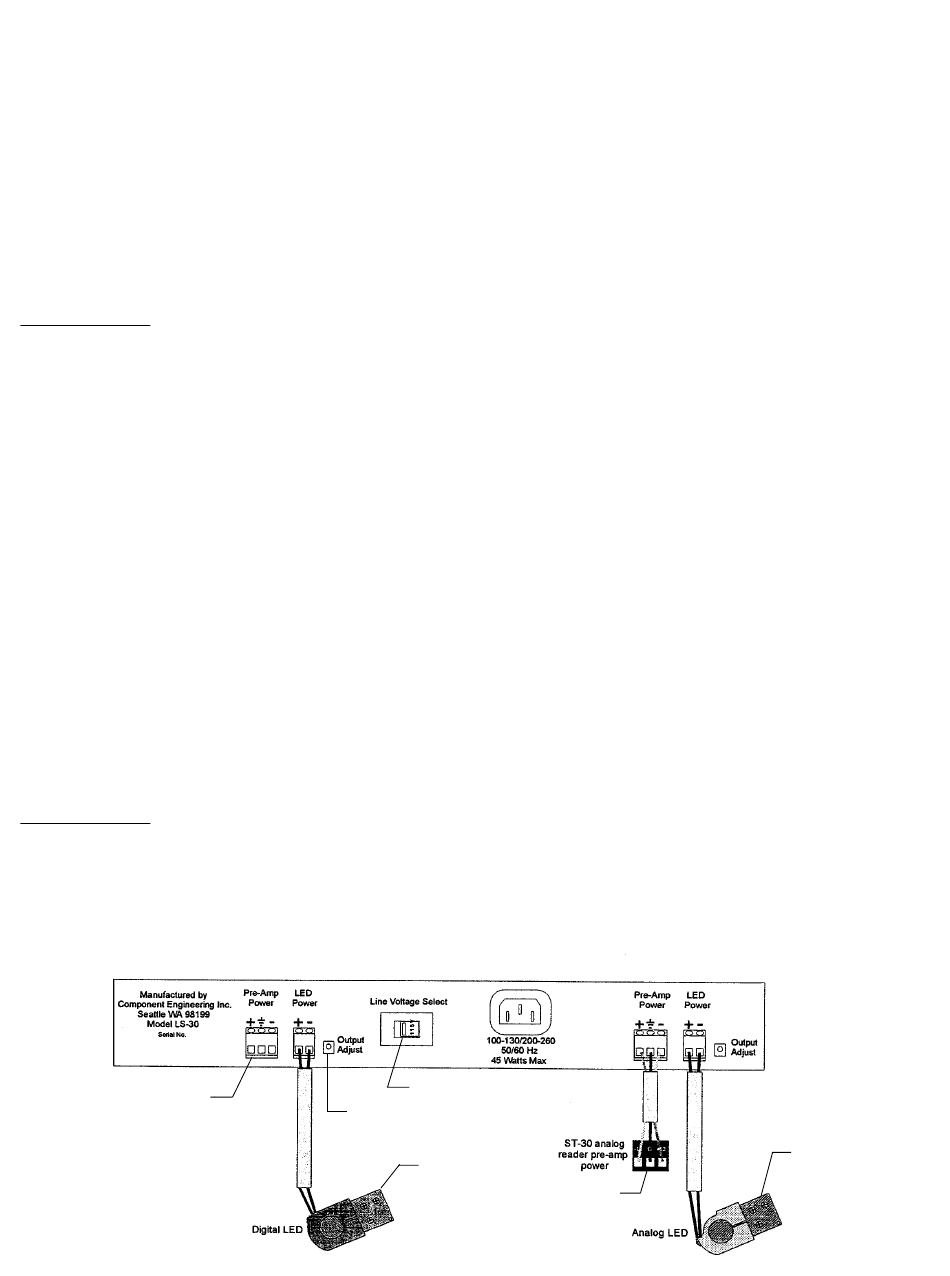

Courant pré-amp.
Panneau arrière de la source d'alimentation LS-30
Choix de tension de ligne
Ajust. de sortie
DEL numérique
1-7
Courant pré-amp. de
lecteur analogique
ST-30
DEL analogique
