34
FOUNDATION Fieldbus
1
8
9

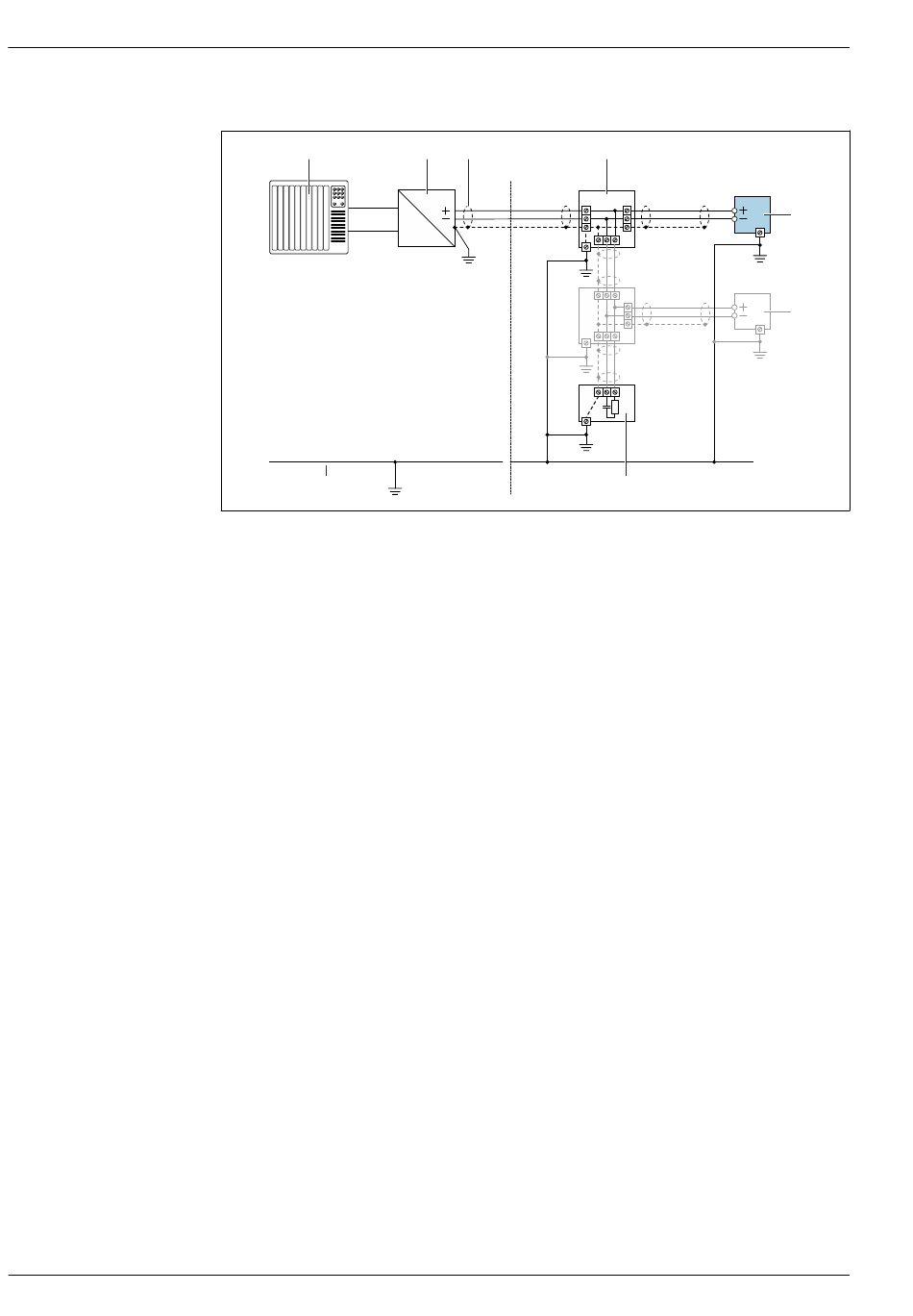

Exemple de raccordement pour FOUNDATION Fieldbus
1
Système/automate (par ex. API)
2
Conditionneur d' a limentation (FOUNDATION Fieldbus)
3
Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ; tenir
compte des spécifications de câble
4
Répartiteur en T
5
Appareil de mesure
6
Mise à la terre locale
7
Terminaison de bus
8
Ligne d' é quipotentialité
2
3
6
6
6
6
Proline Prowirl O 200
4
6
6
7
Endress+Hauser
5
5
A0028768
