Endress+Hauser Proline Prowirl O 200 Information Technique page 44

44

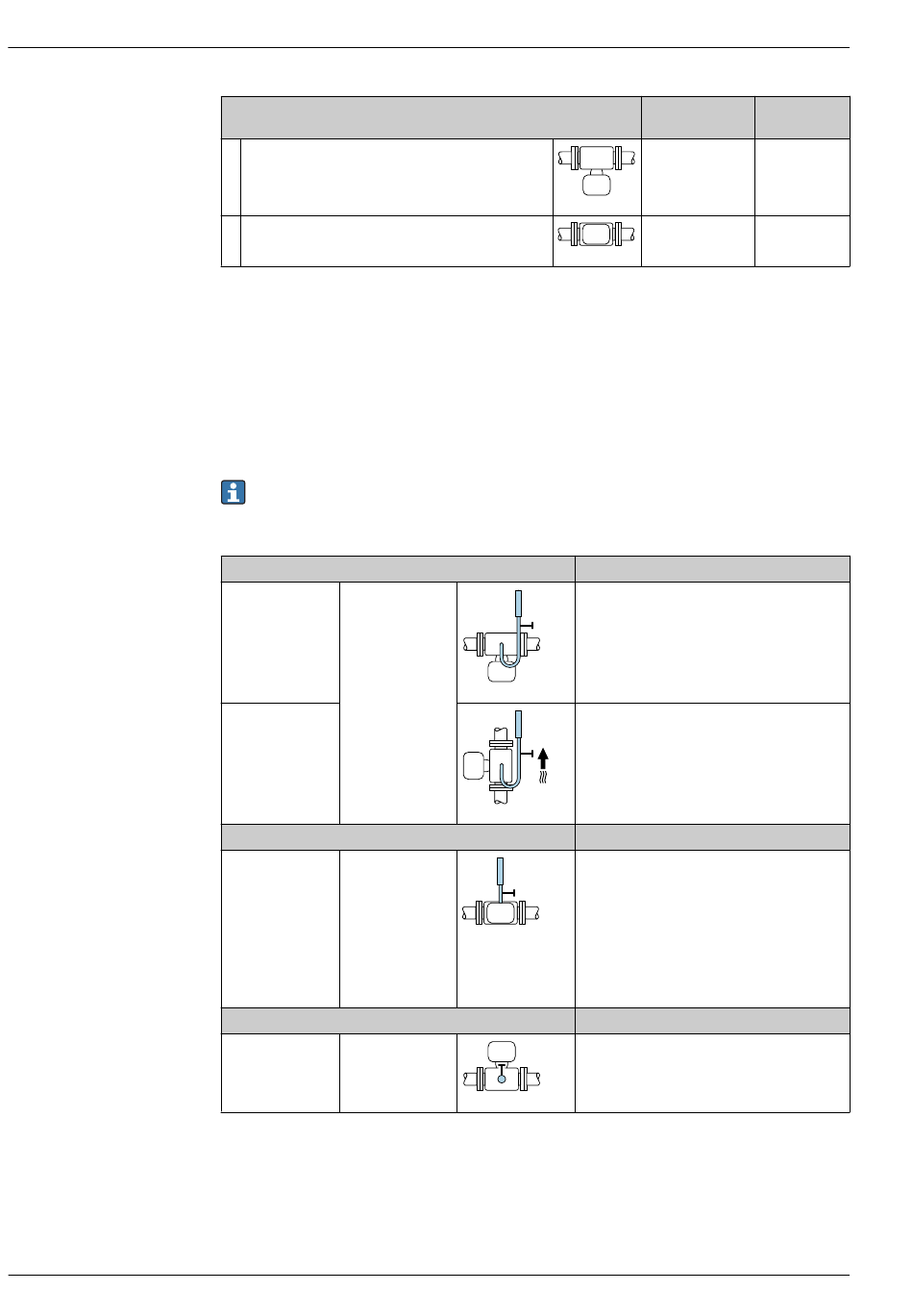

Position de montage
C Position de montage horizontale, tête du transmetteur
en bas
D Position de montage horizontale, tête du transmetteur
sur le côté
1) Pour les liquides, il est recommandé d' a voir un flux montant dans les conduites verticales afin d' é viter un
remplissage partiel de ces dernières (fig. A). Interruption de la mesure de débit ! Afin d' a ssurer la mesure
du débit de liquides dans des conduites verticales avec flux descendant, le tube de mesure doit toujours être
entièrement rempli.
2) Risque de surchauffe de l' é lectronique de mesure ! Si la température du fluide est ≥ 200 °C (392 °F),
l' o rientation B n' e st pas autorisée pour la version sans bride (Prowirl D) avec diamètre nominal DN 100 (4")
et DN 150 (6").
3) Dans le cas de produits chauds (par ex. température de la vapeur ou du fluide (TM) ≥ 200 °C (392 °F) :
orientation C ou D
4) Dans le cas de produits très froids (par ex. azote liquide) : orientation B ou D
La version capteur "masse" (mesure de pression/température intégrée) n' e st disponible que pour
des appareils de mesure en mode de communication HART.
Cellule de mesure de pression
Mesure de la pression de vapeur
E • Avec le
transmetteur
installé au fond
ou sur le côté
• Protection
contre l' é lévation
de la chaleur
• Réduction en
F
température à
presque la
température
ambiante en
raison d' u n
siphon
Mesure de la pression de gaz
G • Cellule de
mesure de
pression avec
vanne d' a rrêt au-
dessus de la
prise de pression
• Rejet des
condensats dans
le process
Mesure de la pression de liquide
H Appareil avec
vanne d' a rrêt au
même niveau que
la prise de pression
1) Respecter la température ambiante max. admissible du transmetteur→  49.
A0034057
1)
A0034058
A0034092
A0034091
Proline Prowirl O 200
Version compacte
4)

A0015590

A0015592
Option DC


Option DD

Option DD

Endress+Hauser
Version
séparée


