1.1 PROCÉDURES IMPORTANTES
1.1.1.1 INSERTION / EXTRACTION DES CARTES DE COMMUNICATIONS
1
ATTENTION : L'INSERTION ET L'EXTRACTION DE MODULES DOIVENT ÊTRE RÉALISÉES UNIQUEMENT
PAR LE PERSONNEL DE SERVICE DÛMENT QUALIFIÉ. POUR DES RAISONS DE SÉCURITÉ, AVANT
TOUTE MANOEUVRE D'INSERTION OU D'EXTRACTION, LE RELAIS DOIT ÊTRE DÉCONNECTÉ ET TOUS
LES TERMINAUX ARRIÈRE DOIVENT ÊTRE LIBRES DE POTENTIEL. LE RELAIS DOIT ÊTRE CONNECTÉ À
La conception modulaire du relais permet l'insertion et l'extraction du module de communications.
La Figure 1–2: indique l'emplacement des modules de communications à l'arrière du relais. Le personnel qualifié ne
devra insérer ou extraire les cartes de communications qu'après avoir interrompu la tension auxiliaire de l'équipement
et devra s'assurer que tous les terminaux arrière sont libres de potentiel.
Les cartes de communications sont installées sur la partie postérieure de l'équipement. Le port supérieur est réservé
à la carte de communications asynchrones et au bus CAN, et le port inférieur à la carte Ethernet, quelle que soit la
configuration de cette dernière.
Avant de réaliser l'une de ces actions, quelle qu'elle soit, il est impératif de couper la tension auxiliaire du relais
et de s'assurer que les terminaux arrière sont libres de potentiel. Lors de la manipulation du module, il faut
utiliser un bracelet antistatique relié à la terre afin d'éviter les décharges électrostatiques qui pourraient
endommager les composants électroniques.
EXTRACTION: Dévissez les vis qui maintiennent la partie frontale du boîtier du relais et extrayez le module.
INSERTION : Insérez le module en appuyant fermement dessus jusqu'à ce qu'il soit correctement fixé au boîtier.
Ensuite, mettez les vis en place et serrez-les, puis reconnectez l'alimentation auxiliaire. Vérifiez que le relais est
totalement opérationnel.
GE Multilin décline toute responsabilité concernant tout dommage personnel ou tout dommage causé au
relais ou aux équipements connectés si ces règles de sécurité ne sont pas respectées.
1-2
LA TERRE AU MOYEN DE LA VIS ARRIÈRE DE MISE À LA TERRE.

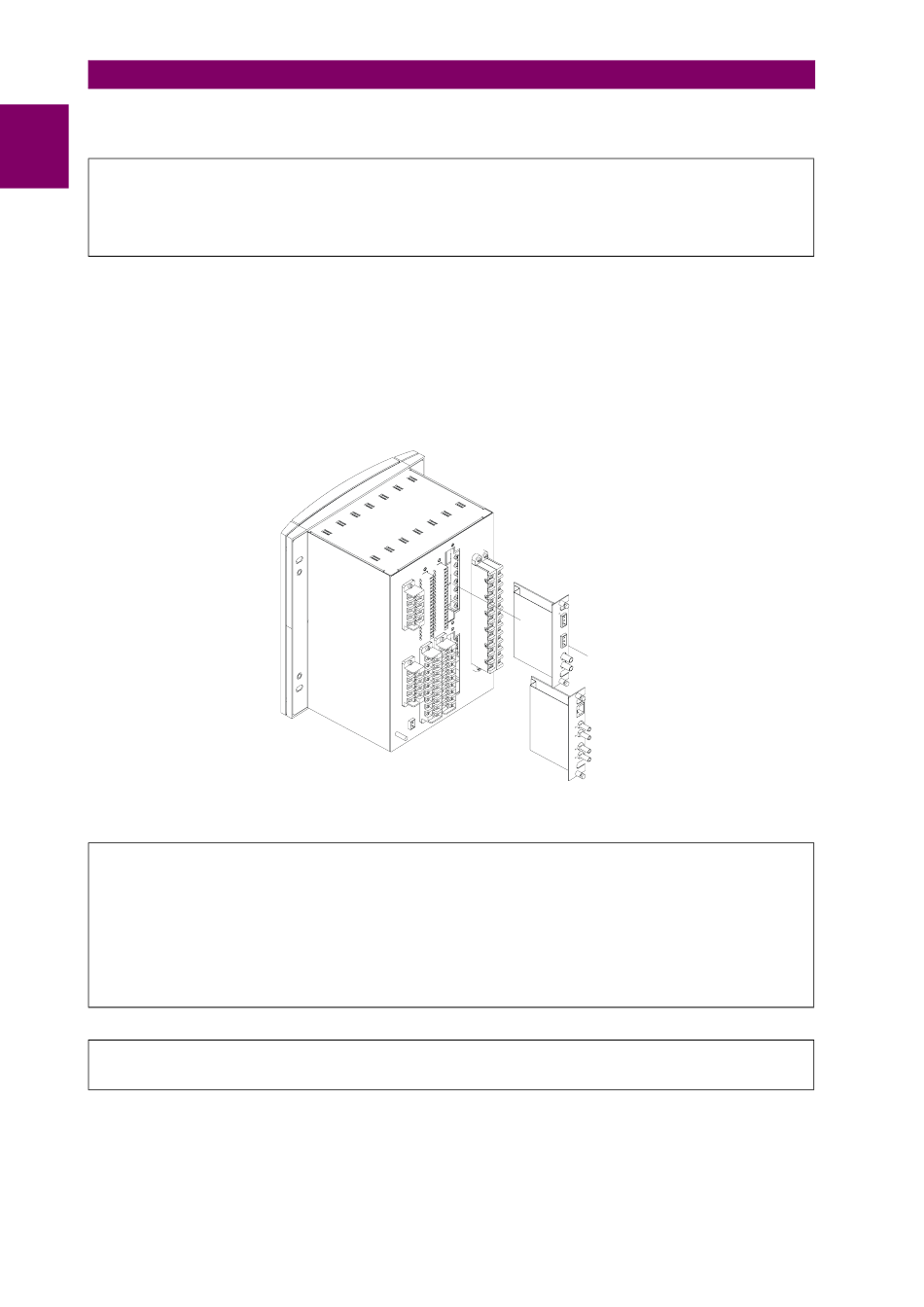

Figure 1–2: VUE DES MODULES DE COMMUNICATIONS
Contrôleur numérique de position F650
1 INTRODUCTION
GEK-106229S
