3.1 INTERFACE DU LOGICIEL ENERVISTA 650 SETUP
OPTIMISATION DES COMMUNICATIONS :
Les paramètres indiqués dans la fenêtre supérieure droite (Optimiser communication) permettent d'améliorer la
communication. Toutefois, il est recommandé de conserver les valeurs par défaut indiquées par EnerVista 650 Setup.
Ces paramètres correspondent au délai maximal d'attente d'une réponse du relais (en ms) et au nombre maximal de
tentatives d'établissement de la communication avant d'assumer une erreur de communication.
Les autres options disponibles du menu Communication d'EnerVista F650 Setup sont les suivantes :
• Modem : cette option permet de configurer l'équipement pour les communications à distance par l'intermédiaire
d'un modem et de la ligne téléphonique. Elle n'est disponible que si le relais n'est pas en communication et si
l'option « Modem » a été sélectionnée dans « Communication>Ordinateur>Type de contrôle ». Allez à «
Communication>Modem » ;
• Recherche d'erreurs (connexion série ou Ethernet) : cette option permet de d'effectuer des opérations (ou
manoeuvres) de lecture ou d'écriture sur les adresses ModBus afin de vérifier les communications et l'accès aux
3
différentes positions sur le plan de mémoire ModBus. Elle n'est disponible qu'une fois la communication établie.
Allez à « Communication>Recherche d'erreurs ». Un exemple est donné dans la Figure 3–3: ;
• Calibrage (connexion série ou Ethernet) : cette option permet de récupérer les réglages de calibrage de
l'équipement et de les stocker dans un fichier (dont l'extension est *.cal). Pour lire ou stocker les réglages de
calibrage dans le relais, allez à « Communication>Calibrage>Récupérer ou Envoyer les réglages de
calibrage », puis sélectionnez le fichier de calibrage souhaité. Il est nécessaire de suivre cette procédure avant
de mettre à jour le système d'exploitation de l'équipement. Elle permet en effet d'éliminer toutes les informations
stockée au préalable sur l'équipement, y compris les réglages de calibrage effectués en usine. Si la mise à jour ne
concerne que le microprogramme (« Firmware » à l'écran) (dans le cas des versions supérieures à la version
1.50), les réglages de calibrage sont automatiquement enregistrés sur le relais ;
• Actualiser firmware (connexion Ethernet) : allez à « Communication>Actualiser firmware ». Cette option
permet de mettre le microprogramme de l'équipement à jour à l'aide de la communication Ethernet. Les termes «
microprogramme » et « firmware » se rapportent au programme interne de l'équipement, conçu par GE Multilin,
qui remplit les fonctions de protection et contrôle et est exécuté par le microprocesseur principal du relais ;
• Actualiser S.E. (connexion série ou Ethernet) : allez à « Communication>Actualiser S.E. ». Cette option permet
de mettre à jour le système d'exploitation du relais, c'est-à-dire, le programme qui supporte le microprogramme et
fournit des services auxiliaires d'accès aux dispositifs électroniques que contient l'équipement.
3-6

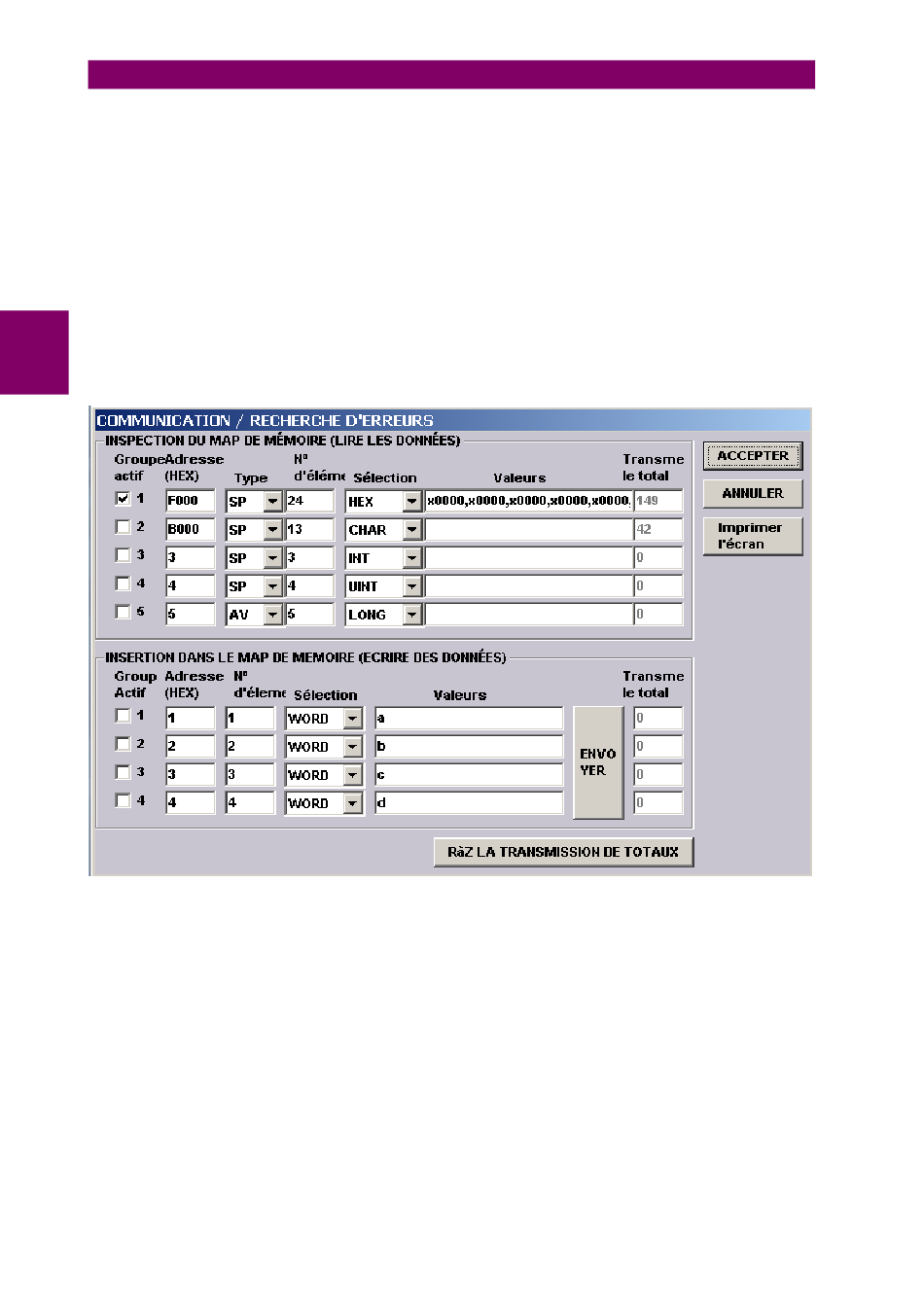

Figure 3–3: ÉCRAN COMMUNICATION / RECHERCHE D'ERREURS
