8

Dispositif de lancement

8.1 Généralités
S'il est difficile de sortir le câble de
lancement et si, lorsqu'on relâche la
poignée, le câble s'enroule très len-
tement ou ne s'enroule pas complè-
tement, cela peut provenir du fait
que le dispositif de lancement –
encore en bon état mécanique – est
fortement encrassé. Dans des sites
d'utilisation très froids, il se peut
aussi que l'huile appliquée sur le
ressort de rappel ne soit plus fluide ;
les spires du ressort se collent les
unes contre les autres et le disposi-
tif de lancement ne peut plus fonc-
tionner correctement. Dans ce cas,
il suffit d'appliquer quelques gouttes
de produit de nettoyage STIHL dans
le ressort de rappel.
Tirer lentement sur le câble de lan-
cement et le laisser revenir plu-
sieurs fois de suite, jusqu'à ce qu'il
fonctionne de nouveau correcte-
ment.
Si le dispositif de lancement est
encrassé ou résinifié, le nettoyer
avec le produit de nettoyage STIHL,
voir 14.
Nettoyer toutes les pièces dans du
produit de nettoyage STIHL,
Au montage, appliquer de l'huile de
graissage STIHL spéciale sur le
ressort de rappel et sur l'axe,
voir 14.
54
8.2

Couvercle de ventilateur

Démontage

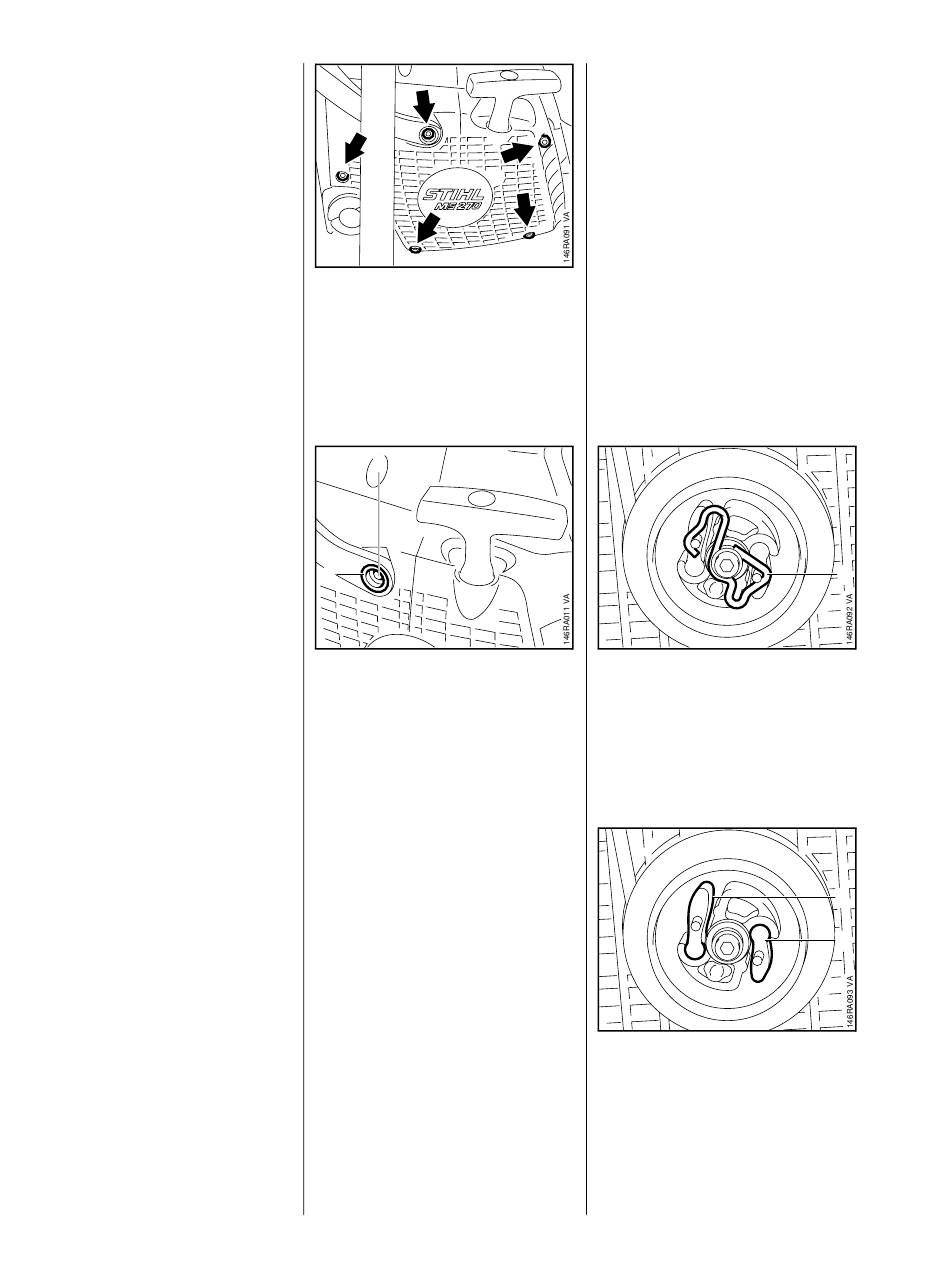

Dévisser les vis à tête cylindrique
(flèches) du couvercle de ventila-
teur avec dispositif de lancement.
– Enlever le couvercle.
1
2
voir 14.
Montage
À l'assemblage, le protège-main
est vissé avec le couvercle de
ventilateur et le carter de ventila-
teur à l'aide de la vis à tête
cylindrique (1) IS-M5x35 et de la
douille (2).
– Serrer les vis à tête cylindrique,
voir 3.5
Poursuivre l'assemblage dans
l'ordre inverse.
8.3

Cliquet

Démontage
– Démonter le couvercle de venti-
lateur avec dispositif de lance-
ment, voir 8.2.
À l'aide d'un tournevis à lame
plate ou d'une pince, dégager
prudemment le ressort (1) de
l'axe de poulie à câble.
– Extraire les cliquets (1 + 2) de la
poulie à câble.
MS 270, MS 280
1
1
2
