6 Assemblage de la débroussailleuse
► Si ces opérations ne peuvent pas être exécu‐
tées : ne pas utiliser la débroussailleuse, mais
consulter un revendeur spécialisé STIHL.
6 Assemblage de la débrous‐
sailleuse

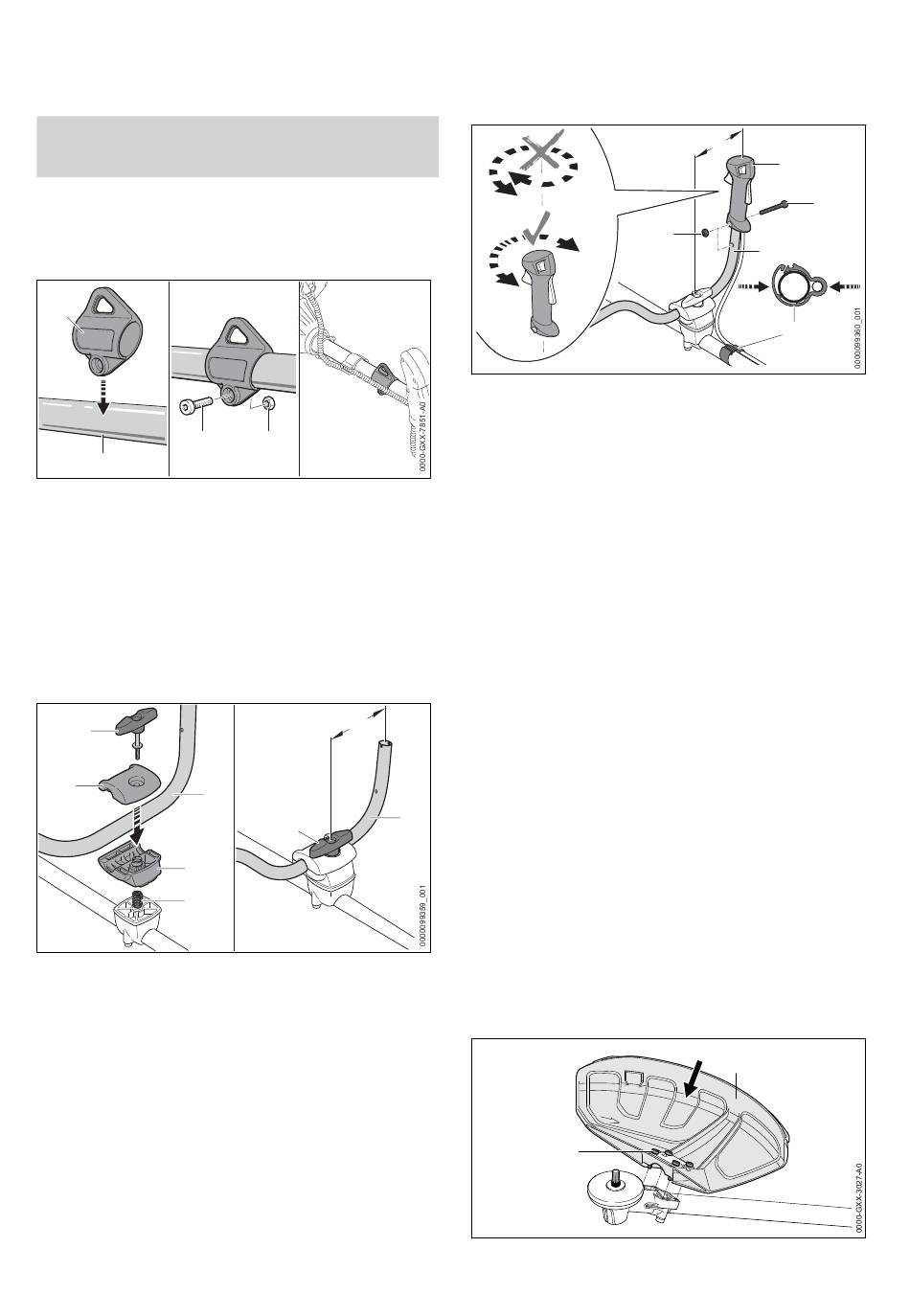

6.1 Montage de l'anneau de sus‐
pension
► Arrêter le moteur.
1
3
2
► Appliquer l'anneau de suspension (1) sur le
tube (2) et l'emboîter sur le tube (2).
► Monter l'écrou (4).
► Visser et serrer fermement la vis (3).
L'anneau de suspension ne doit plus être
démonté.
6.2 Montage du guidon
► Arrêter le moteur.
1
2
4
5
► Dévisser la vis à garrot (1).
► Enlever les mâchoires (2) et (4).
► Mettre le guidon (3) dans la mâchoire de ser‐
rage inférieure (4).
► Appliquer la mâchoire de serrage supéri‐
eure (2).
► Mettre le ressort (5) dans la mâchoire de ser‐
rage inférieure (4).
► Appliquer les mâchoires de serrage (2 et 4)
sur le tube et visser légèrement la vis à gar‐
rot (1).
► Faire pivoter le guidon (3) vers le haut et le
positionner de telle sorte que la distance (A)
soit égale à 15 cm.
0458-860-0201-A
4
A
3
1
Ne pas fixer le guidon (3) en le serrant sur la
partie coudée.
► Serrer la vis à garrot (1).
► Dévisser la vis (6).
► Placer la poignée de commande (8) sur le gui‐
don (3) de telle sorte que le trou de la poignée
de commande coïncide avec le trou du guidon
et que la gâchette de commande soit orientée
en direction du carter de réducteur. Au cours
de cette opération, ne pas faire pivoter la poi‐
gnée de commande (8).
► Monter l'écrou (7).
► Visser et serrer fermement la vis (6).
► Positionner l'attache de câble de commande
des gaz (9) et le câble de commande des gaz
sur le tube.
En posant le câble de commande des gaz, il
faut veiller à ce qu'il ne soit pas plié et ne
forme pas de courbes trop serrées – la
gâchette d'accélérateur doit pouvoir être
actionnée facilement.
► Comprimer l'attache de câble de commande
des gaz (9).
3
L'attache de câble de commande des gaz (9)
s'encliquette avec un déclic audible.
Le guidon ne doit plus être démonté.
6.3 Montage et démontage du
capot protecteur et de la butée
6.3.1 Montage du capot protecteur
► Arrêter le moteur.
2
français
A
8
6
7
3
9
1
13
