Rendama x

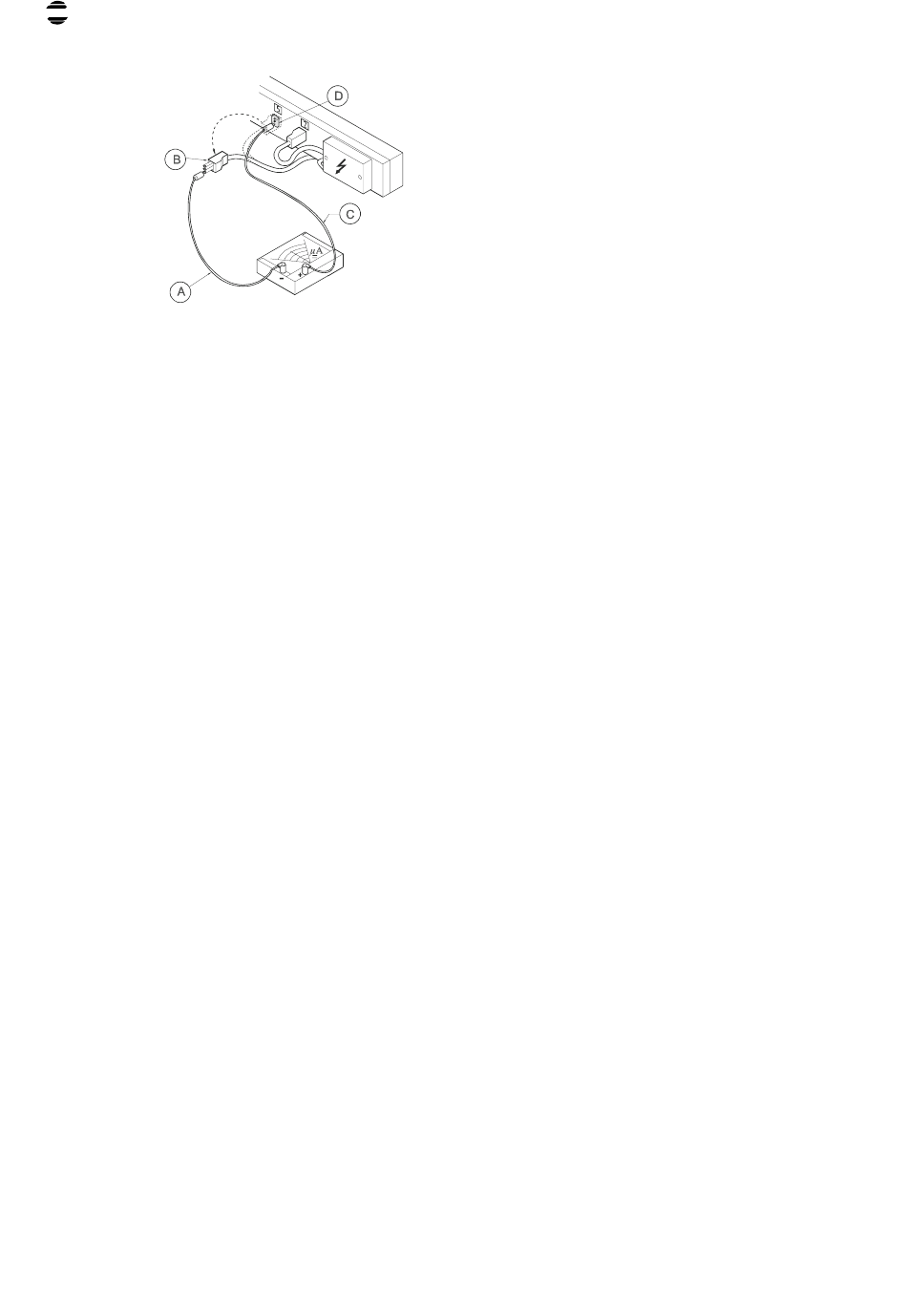

Fig. 28
9.9

Bornes de raccordement

Via les bornes de raccordement disponibles dans l'unité, le fonctionnement de l'unité peut être
régler à distance.
Borne
L1-2-3
1
2
3
5-5
6
11-11
No-A
32
M6-XU6
32
Description
Alimentation chaudière, fusibles de 10A ou 16A, vos l'emploi d'automates, ceux-
ci doivent avoir une caractéristique C.
Commun pour une signalisation PID externe.
1-2 signal fermeture.
1-3 signal ouverture.
Libération chaudière (230v). Quand ces bornes sont connectées mise en marche
de la chaudière.
Signal du cascade (230v).
Sonde extérieure. Apres avoir branche une sonde appropriée, celle-ci est recon-
nue automatiquement.
Signal alarme. Cette sortie donne 230v en cas de dysfonctionnements de la chau-
dière.
Commande d'organe(s) extérieur(s). Cette sortie peut être utilisée pour ouvrir
soit une vanne à gaz de sécurité soit un ventilateur de chaufferie.
Influence externe 0-10v5dc= 0°C – 90°C Limite inférieure de 44°C.
