9 Instructions pour l'électricien
9.1 Généralités
Le boîte électrique de la R2000 est réalisé conformément au schéma qui l'accompagne.
Son alimentation électrique doit être protégée par un fusible de 2 ampères.
9.2

Raccordement

La chaudière doit être raccordée à une alimentation électrique de 230 V/50 Hz. Le neutre et la
phase sous tension ne doivent pas être introverties. Le fil de phase ( brun) et le fil neutre sans
tendrement par rapport é la terre doit être raccordé à la borne marquée du signe conventionnel
normalisé.
9.3

Commande de la pompe

Commande de la pompe tourne pendant que fonctionne le brûleur de la chaudière qu'elle irrigue.
Pour cette raison, il est de la première importance qu'elle soit raccordée électriquement de telle
manière qu'il soit impossible de mettre la chaudière sous tension sans que sa pompe ne soit en
marche. Dans les installations comportant plusieurs chaudières équipées chacune d'une pompe
individuelle, il est permis d'arrêter cette dernière lorsque le brûleur correspondant est à l'arrêt.
Si la commande est automatique, elle doit être réalisée de telle façon que l'arrêt de la pompe
se produire que quelque minutes après l'extinction de la flamme. Ceci afin d'évacuer la chaleur
résiduelle de la chaudière. Si la pompe s'arrête trop tôt, la température de l'eau immobilisée dans
l'échangeur risque de dépasser la consigne du thermostat de sécurité et de mettre la chaudière
en dérangement (temporisation arrêt pompe minimum 3 minutes).
9.4 Régulateur RWF 40
Reportez-vous aux instructions du constructeur du régulateur. Elles sont également fournies avec
la chaudières sont équipées de régulateursRWF40, il est possible de les asservir, en plus, à un
régulateur à température variable dépendant des conditions atmosphériques. Le régulateur fonc-
tionne en liaison avec in servomoteur qui entraîne simultanément les organes de réglage d'air et
de gaz.
26

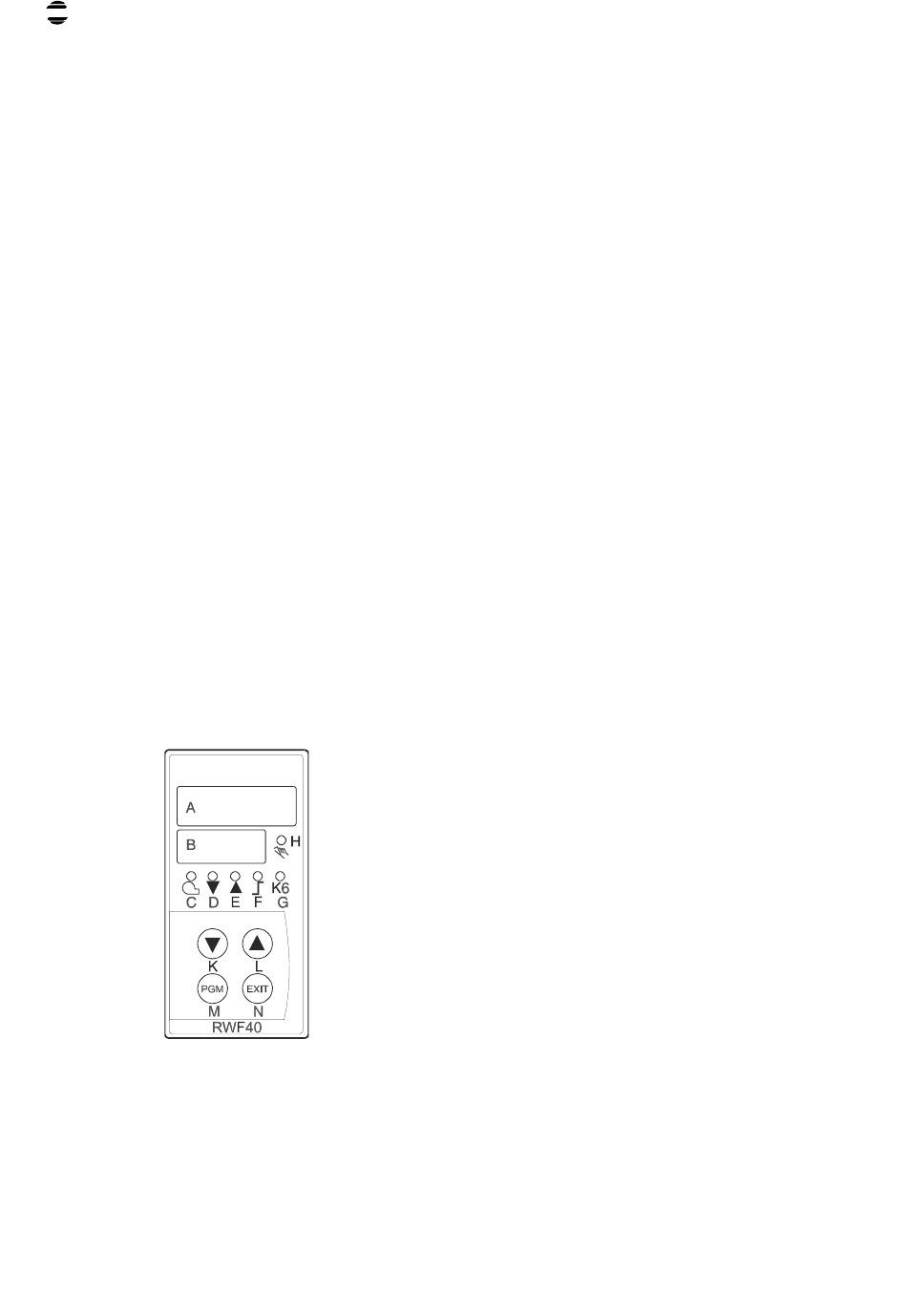

A Valeur actuelle (température actuelle)
B Valeur souhaitée (température)
C Libération brûleur (non applicable)
D Diminution de chaleur
E Demande de chaleur
F Modulation 2 allures (non applicable)
G Comparateur limite
H Mode manuel
K-L-M-N Touches de commande pour la remise des valeurs et
la configuration de l'automate.
K Diminution de la valeur
L Augmentation de la valeur
M Touche de programmation
N Touche de sortie
