3 Montage
"
14
3.2.3

Implantation

Position verticale :
Implantation recommandée avec sens d'écoulement montant (vue 1). Dans le cas d'un produit au
repos, les particules solides se déposent tandis que les bulles de gaz remontent, sans isoler le tube
de mesure. Les tubes de mesure peuvent en outre être entièrement vidangés et protégés contre les
dépôts.
1

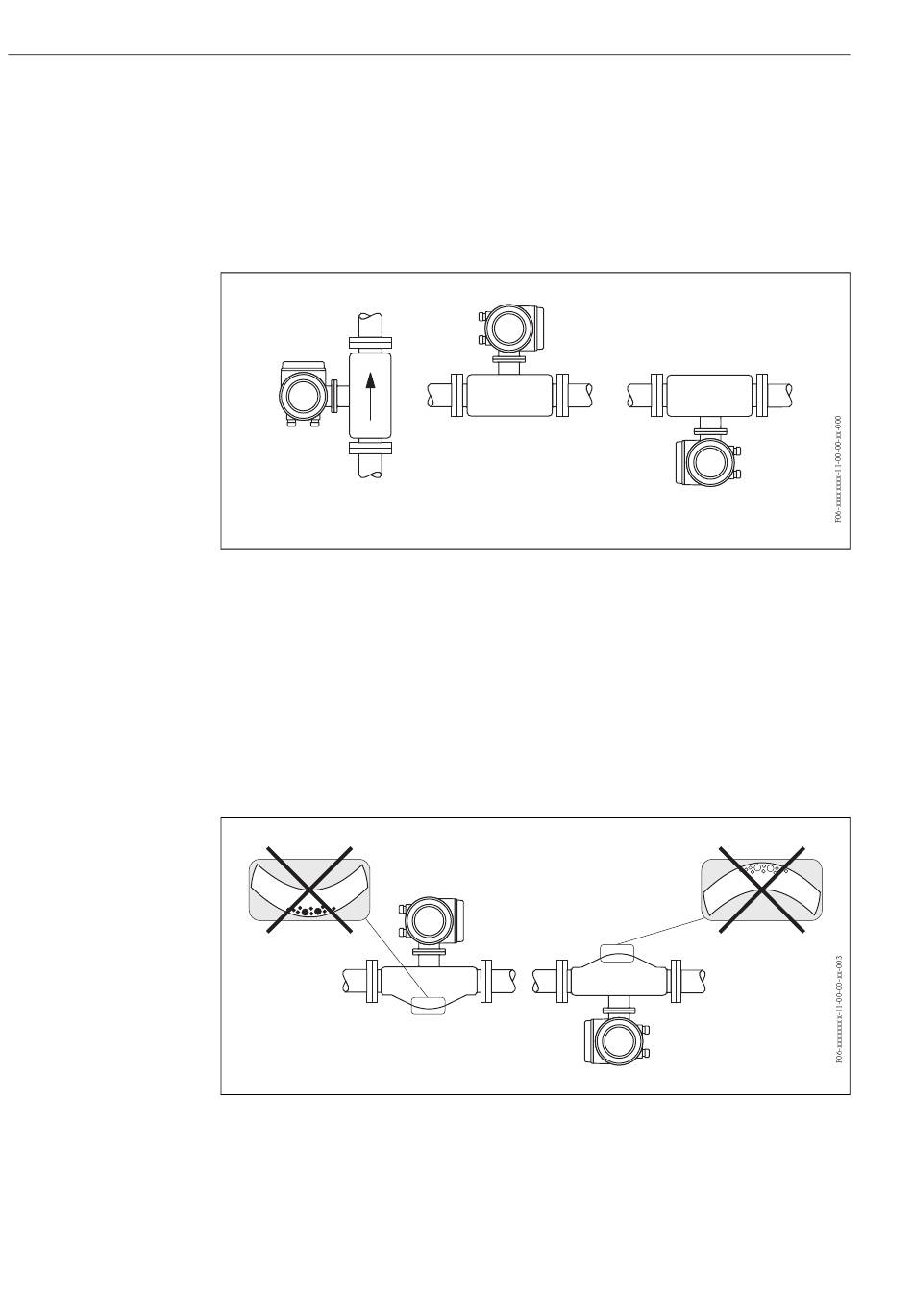

Fig. 7 :
Implantation Promass E
Position horizontale :
Les tubes de mesure du Promass E doivent être placés horizontalement l'un à côté de l'autre. Lors-
que l'installation est correcte, le boitier du transmetteur est placé en amont ou en aval de la conduite
(vues 2, 3). Eviter de monter le boitier du transmetteur dans le même plan horizontal que la con-
duite !
Attention !
Les tubes de mesure du Promass E sont légèrement incurvés. Dans le cas d'un montage horizontal,
il convient de ce fait d'adapter la position du capteur aux propriétés du fluide (fig. 8).
1
Fig. 8 :
Montage horizontal du Promass E
1
Pas approprié pour les produits chargés en solides. Risque de formation de dépôts !
2
Pas approprié pour les produits ayant tendance à dégazer. Risque de formation de bulles d'air !
2
PROline Promass 40
3
2
Endress+Hauser
