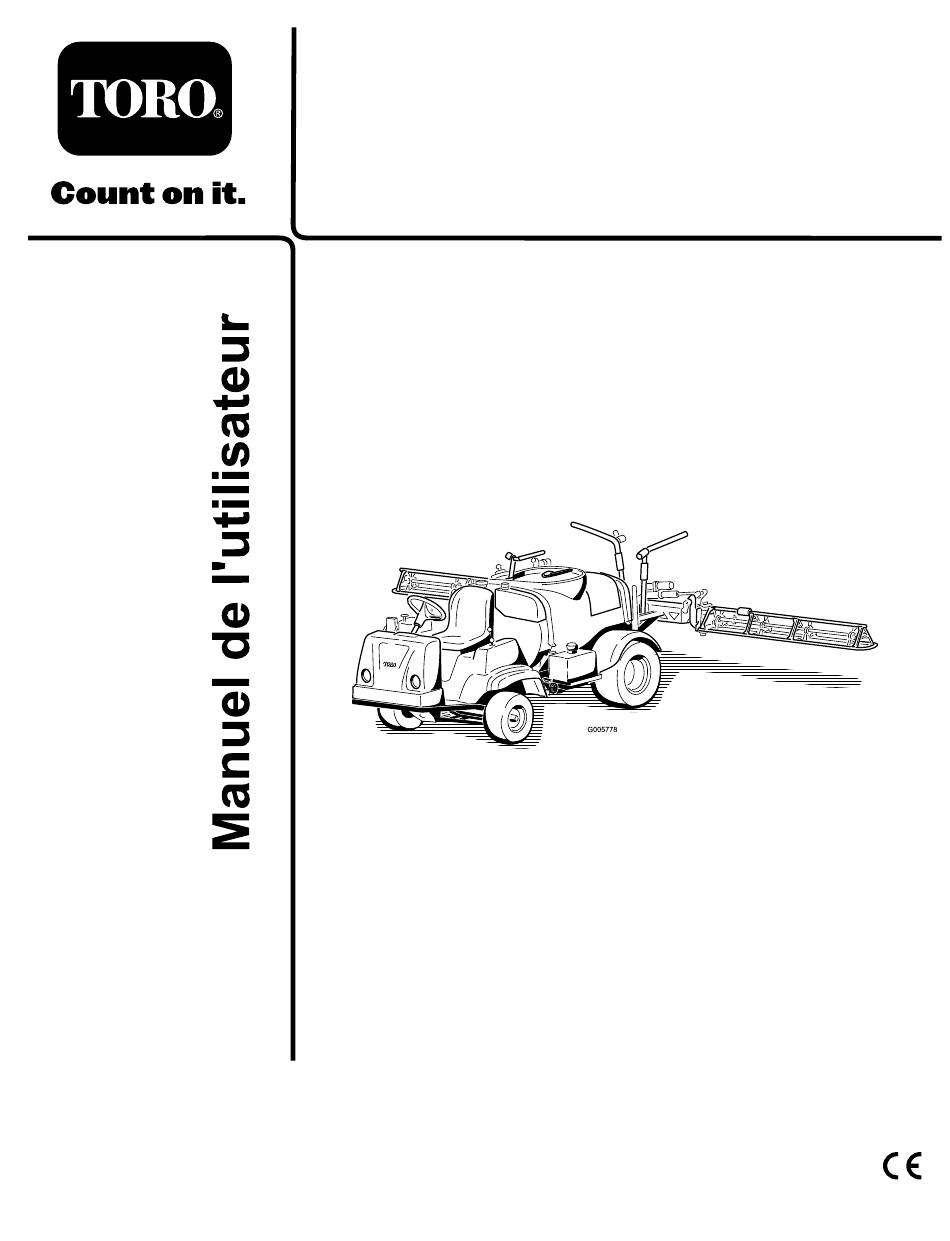

Toro Multi-Pro 1200 Manuel De I'utilisateur

Pulvérisateur de gazon
Masquer les pouces Voir aussi pour Multi-Pro 1200:
Table des Matières

Publicité

Liens rapides

Pour enregistrer votre produit ou pour télécharger gratuitement un Manuel de l'utilisateur ou un Catalogue de pièces,
visitez www.Toro.com.
Pulvérisateur de gazon Multi-Pro
1200
N° de modèle 41178—N° de série 280000111 et suivants
Form No. 3360-247 Rev B
Traduction du texte d'origine (FR)
®
