Gamme de produits Slimdrive SLT

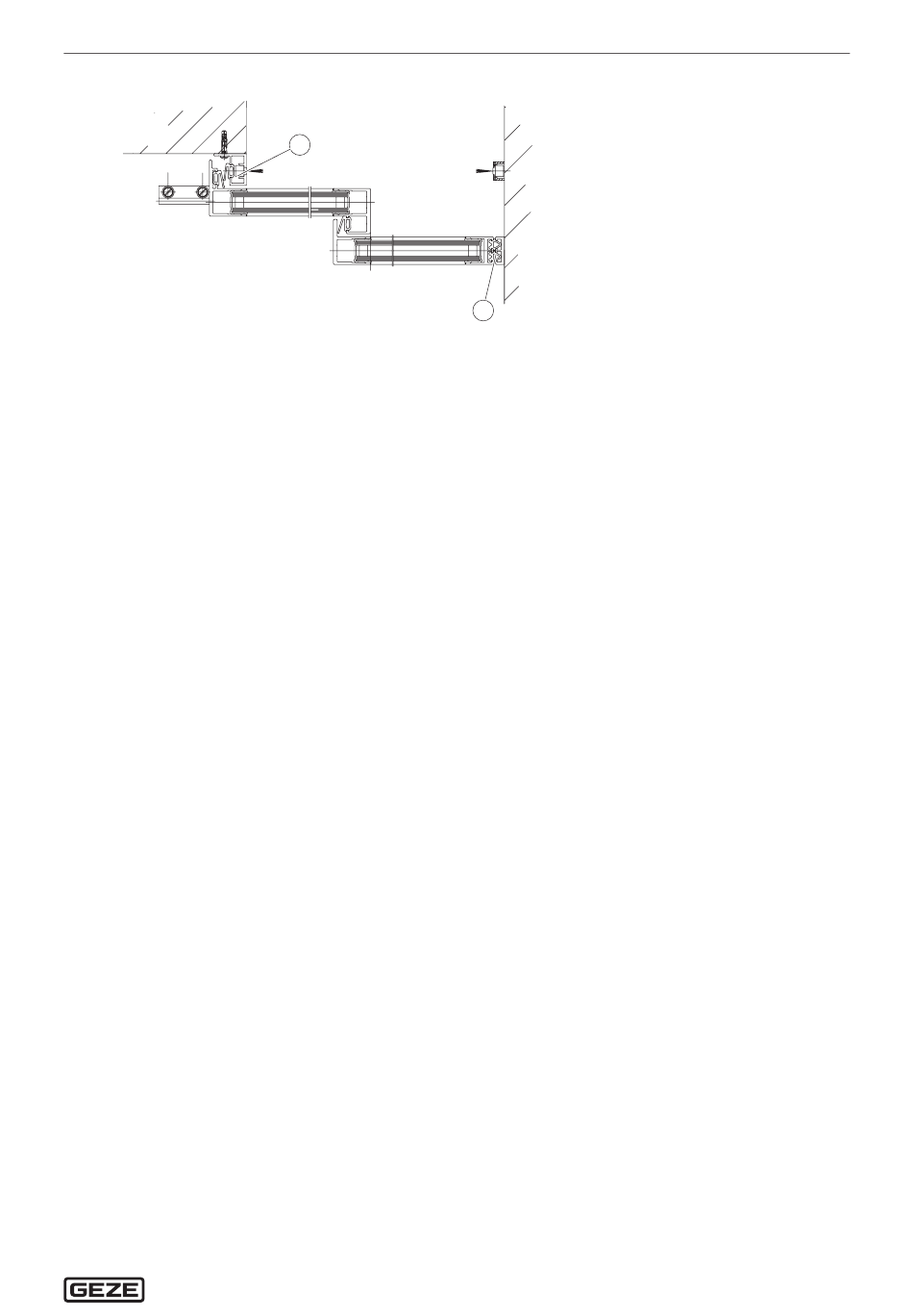

Vue en plan
1 Perçages de fixation
2 Profil-support
3 Rail
4 Profilés d'étanchéité
5 Bandes murales
Définir la hauteur de montage du profilé d'insertion (2).
X
Tenir compte des irrégularités du mur et du sol.
Aligner le profilé d'insertion (2) à l'horizontale.
X
Marquer les perçages de fixation (1).
X
Préparer le passe-câbles en fonction des conditions locales, par ex. tenir l'embout du côté gauche du profilé
X
d'insertion (2) et reporter le passage de câble.
Retirer le profilé d'insertion.
X
Percer les perçages de fixation (1) dans le profilé d'insertion.
X
Effectuer la découpe du profilé d'insertion (2) conformément au repère.
X
Adapter le profilé d'insertion (2) à la zone de montage et s'en servir comme gabarit de perçage.
X
Percer les trous.
X
Visser le profilé d'insertion (2).
X
Accrocher le rail (3) avec les éléments pré-assemblés et l'embout dans le profilé d'insertion.
X
Ajuster latéralement le rail de roulement.
X
Monter les profilés d'étanchéité (4).
X
Enfoncer le joint en caoutchouc dans les profilés d'étanchéité.
X
Pour les entraînements à 1 vantail Systèmes de porte :
Monter les baguettes murales (5).
X
4
5
Montage
9
