TMT84
Matériaux
Bornes de raccordement
!
Eléments d'affichage et de
commande
Endress+Hauser
Tous les matériaux utilisés sont conformes RoHS.
• Boitier : Polycarbonate (PC), correpsond à UL94 HB Combustibilité (HB : Horizontal Burning Test)
• Bornes de raccordement
Bornes à visser : laiton nickelé et contact doré
Bornes à visser : laiton étamé, contact V2A
• Moulage : WEVO PU 403 FP / FL, agréé selon UL94 V0 Combustibilité (V0 : Vertical Burning Test)
Au choix borne à visser ou à ressort (voir fig. 'Format, dimensions') pour câbles de capteur et de bus de terrain :
• Bornes à visser : ≤ 2,5 mm
2
simple d'un terminal portable, par ex. DXR375
• Bornes à ressort :
Longueur dénudée = min. 10 mm (0.39")
Version de ligne
Section de ligne
rigide
0,14 mm
flexible
0,14 mm
flexible avec terminaison
0,5 mm
sans douille synthétique
flexible avec terminaison
0,25 mm
avec douille synthétique
Remarque !
Lors du raccordement de câbles flexibles aux bornes à ressort, il est recommandé d'utiliser des douilles de
terminaison.
Interface utilisateur
Aucun élément d'affichage et de commande n'est disponible à la tête de transmetteur.
En option on pourra utiliser l'afficheur embrochable TID10 avec le transmetteur de tête. L'afficheur renseigne
sur la valeur mesurée actuelle et la désignation du point de mesure. Si la chaine de mesure devait présenter un
défaut, l'afficheur indique la voie et le numéro d'erreur en inverse vidéo. Au dos de l'afficheur se trouve des
micro-commutateurs, qui permettent de procéder à des réglages de hardware, par ex. l'adresse d'appareil
®
PROFIBUS
.

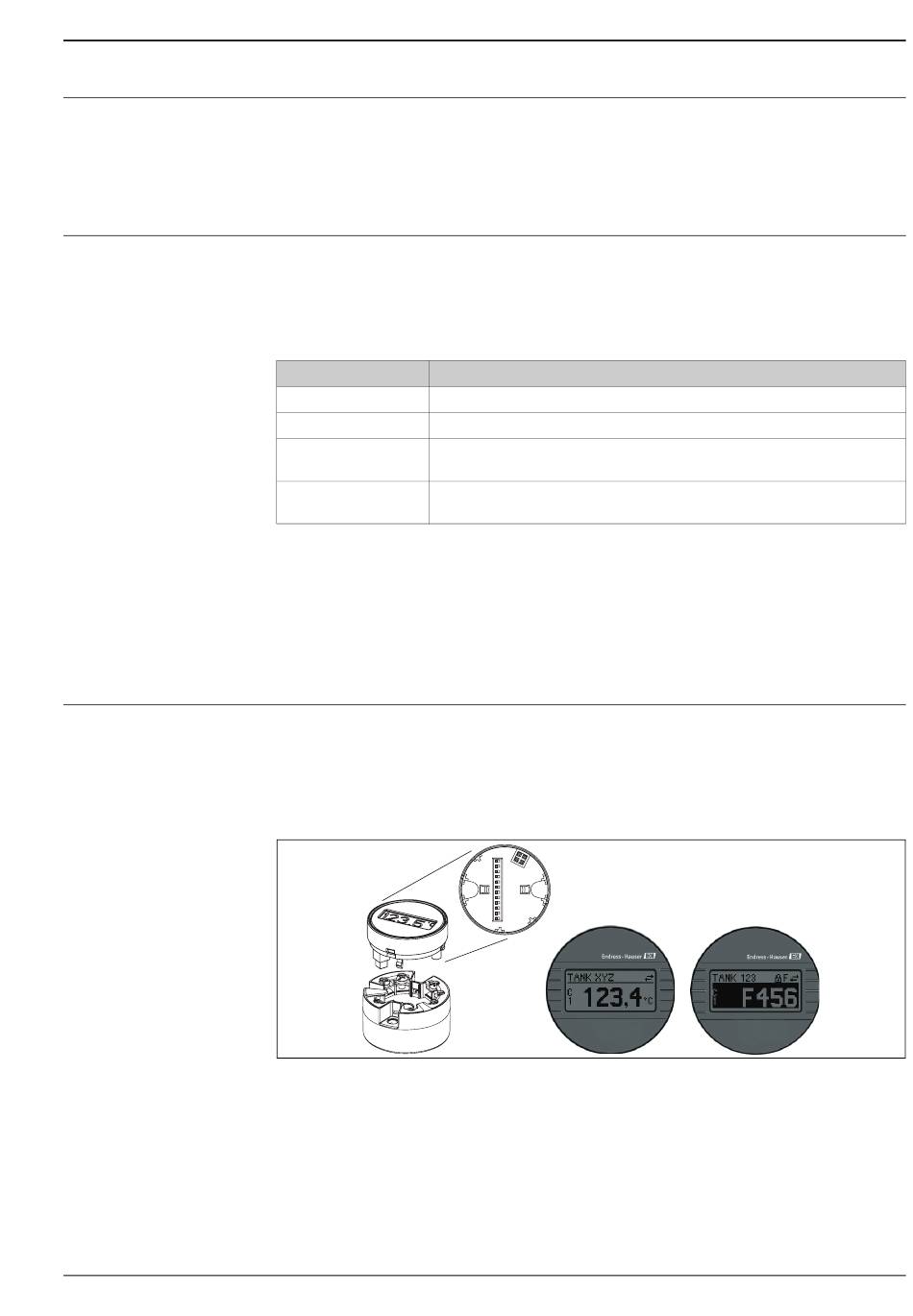

Afficheur embrochable TID10
(16 AWG) avec languettes aux bornes de bus de terrain pour le raccordement
2
2
à 1 mm
(24 AWG à 18 AWG)
2
2
à 1,5 mm
(26 AWG à 14 AWG)
2
2
à 1,5 mm
(20 AWG à 14 AWG)
2
2
à 0,75 mm
(24 AWG à 18 AWG)
OFF
ON
1
2
4
8
16
32
64
SW
HW
ADDR
SIM
WRITE LOCK
DISPL. 180°
a0009818
11
