Annexe
A.3 Temps de réponse
A.3.6 Temps de réponse sur modules d'entrées analogiques

Temps de conversion

Le temps de conversion se compose du temps de conversion de base et du temps de
traitement nécessaire au diagnostic de contrôle de rupture de fil (voir les caractéristiques
techniques des 4 AI RTD et 4 AI TC au chapitre "Modules électroniques analogiques
(Page 277)").
Dans le cas d'une conversion par intégration, la période d'intégration est directement prise
en compte dans le temps de conversion.

Temps de cycle

La conversion analogique/numérique et le transfert des valeurs numérisées dans la mémoire
ou vers le bus de fond de panier s'effectuent de manière séquentielle, ce qui signifie que les
voies d'entrée analogique sont converties l'une après l'autre. Le temps de cycle, c'est-à-dire
le temps s'écoulant jusqu'à ce qu'une valeur d'entrée analogique soit reconvertie, est la
somme des temps de conversion de toutes les voies d'entrée analogique activées des
modules d'entrées analogiques. Pour réduire le temps de cycle, il vaut mieux désactiver par
paramétrage les voies d'entrée analogique non utilisées. Lorsqu'une voie est désactivée, le
temps de conversion et d'intégration est égal à 0.

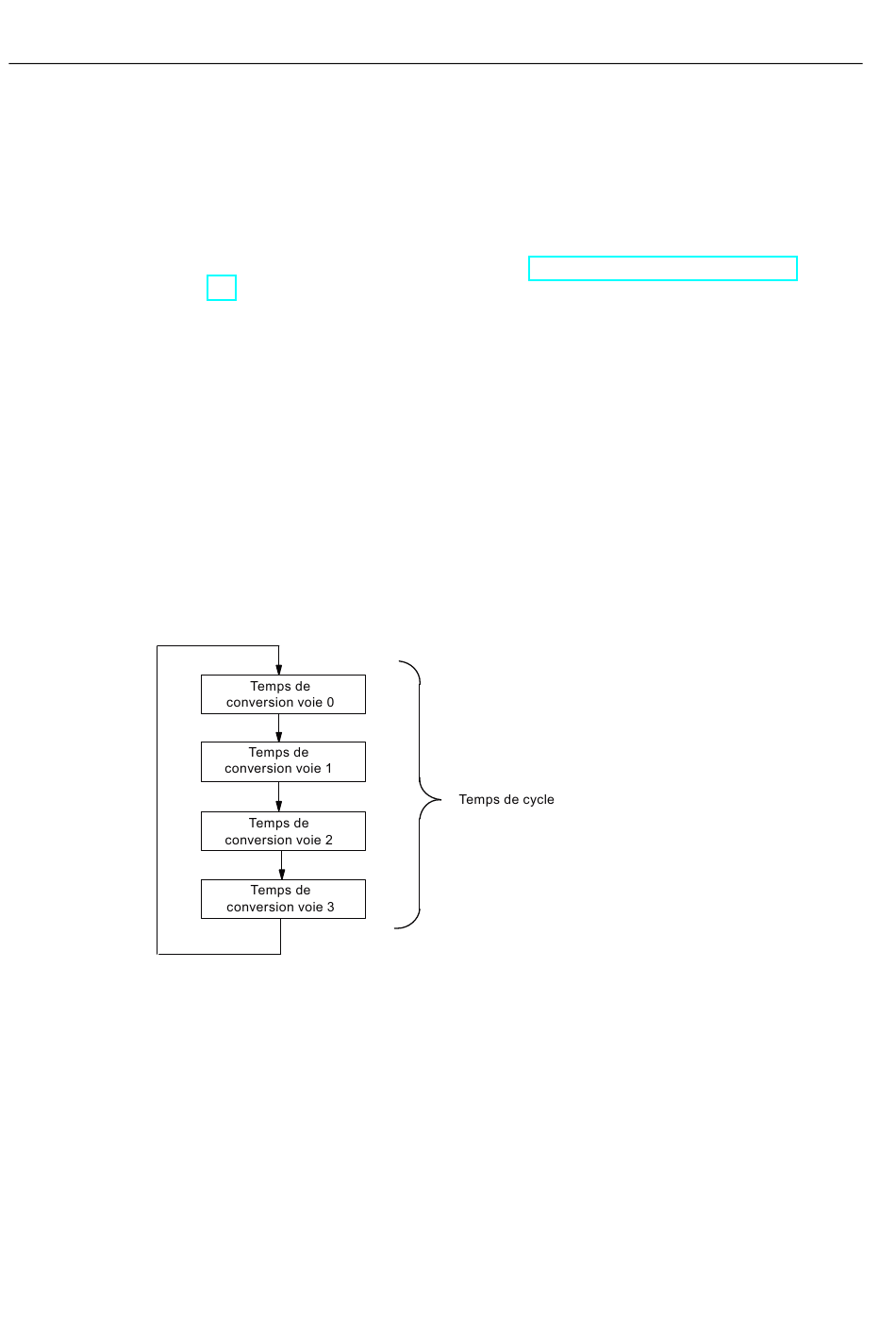

La figure suivante montre la composition du temps de cycle pour un module d'entrées
analogiques à n voies.
Figure A-7
360
Temps de cycle du module d'entrées analogique
