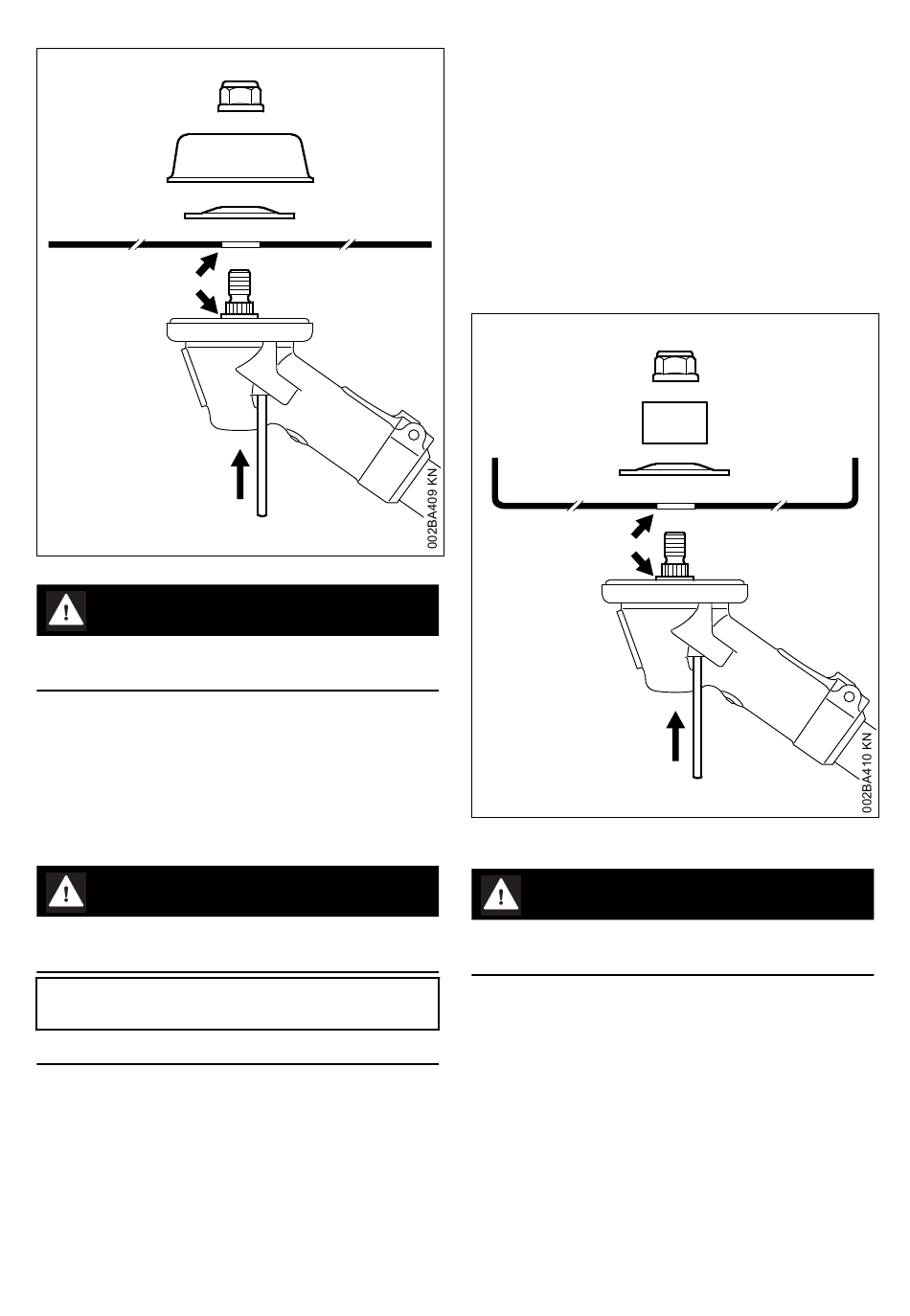

► appliquer l'outil de coupe (1).
AVERTISSEMENT
Le collet (a) doit s'engager dans l'orifice (b) de
l'outil de coupe !
Fixation de l'outil de coupe
► Poser la rondelle de pression (2) – avec le
côté bombé orienté vers le haut ;
► poser le bol glisseur (3) ;
► bloquer l'arbre ;
► visser et serrer l'écrou (4) en tournant dans le
sens inverse des aiguilles d'une montre.
AVERTISSEMENT
S'il tourne facilement sur le filetage, l'écrou doit
être remplacé.
AVIS
Enlever l'outil inséré pour bloquer l'arbre.
8.11.1
Démontage de l'outil de coupe
► Bloquer l'arbre ;
► desserrer l'écrou en tournant dans le sens des
aiguilles d'une montre ;
► enlever, du réducteur, l'outil de coupe et ses
pièces de fixation.
24
3
1
8 Montage de l'outil de coupe
8.12
Montage du couteau de
broyage 270-2
Remarque concernant les machines qui ont été
livrées, départ usine, seulement avec une tête
faucheuse : pour monter un couteau de broyage,
il faut se procurer non seulement le « kit de mon‐
tage couteau de broyage », mais encore le « kit
de post-équipement couteau de broyage » qui
peuvent être fournis par le revendeur spécialisé.
► Utiliser l'anneau de protection pour outils de
fauchage ;
4
2
b
a
► appliquer le couteau de broyage (1) – les tran‐
chants doivent être orientés vers le haut.
AVERTISSEMENT
Le collet (a) doit s'engager dans l'orifice (b) de
l'outil de coupe !
Fixation de l'outil de coupe
► Poser la rondelle de pression (2) – avec le
côté bombé orienté vers le haut ;
► poser l'anneau de protection (3) pour couteau
de broyage – avec l'ouverture tournée vers le
haut ;
► bloquer l'arbre ;
► visser et serrer l'écrou (4) en tournant dans le
sens inverse des aiguilles d'une montre.
3
1
