français
AVERTISSEMENT
Ne jamais utiliser le disque de pression sans la
rondelle de protection. Les disques de pression
sans rondelle de protection doivent être rempla‐
cés immédiatement.
8.5

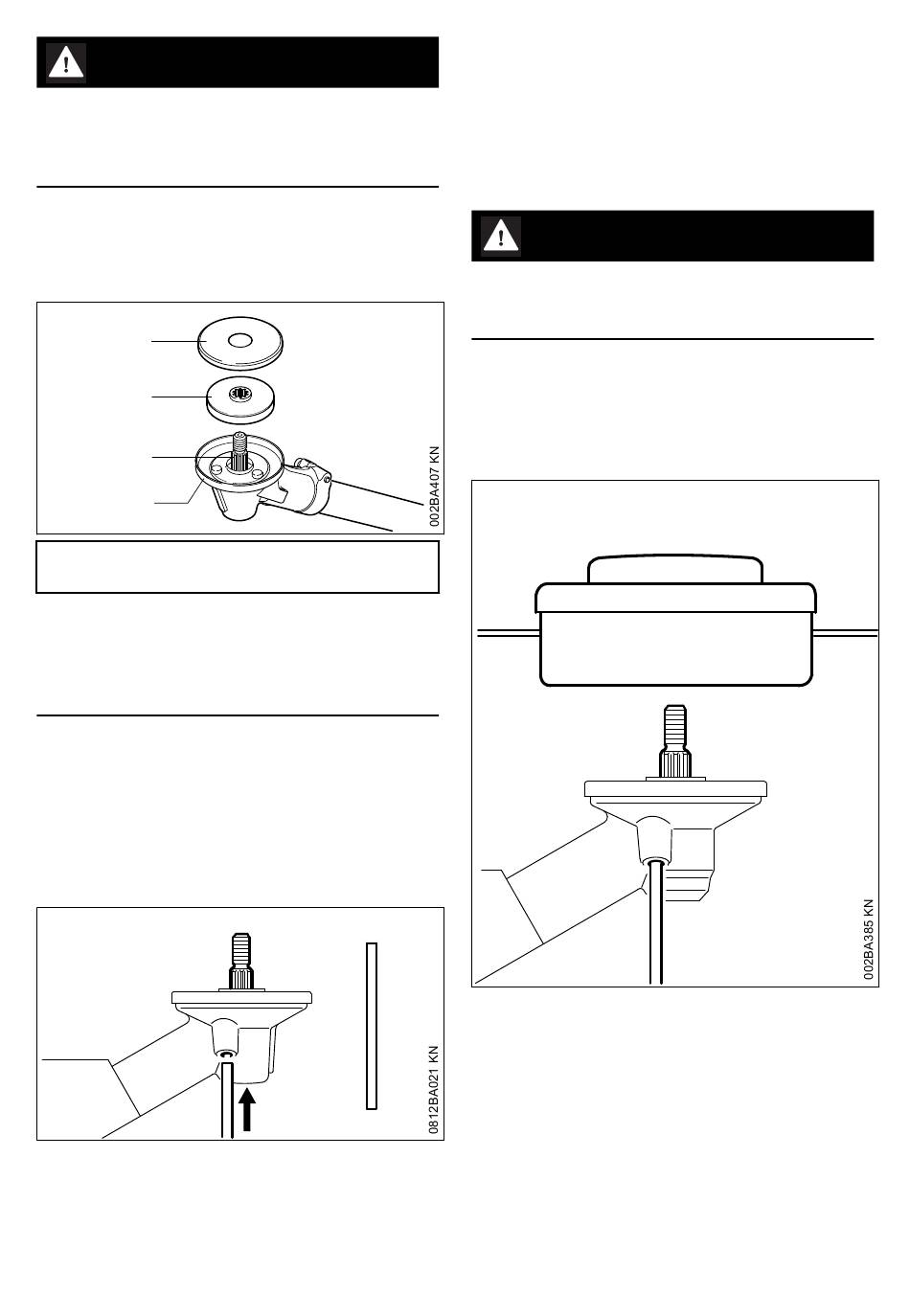

Nettoyage des pièces du
réducteur assurant la fixation
de l'outil de coupe
2
1
3
4
AVIS
Contrôler régulièrement, et à l'occasion d'un
changement d'outil de coupe, si le voisinage et la
zone intérieure de l'anneau de protection (4) ne
sont pas encrassés. Les nettoyer si nécessaire,
en procédant comme suit :
► Enlever la rondelle de protection (1) et le dis‐
que de pression (2) de l'arbre (3).
► Nettoyer soigneusement l'anneau de protec‐
tion, l'arbre, le disque de pression et la ron‐
delle de protection – pour le nettoyage, il ne
faut pas démonter l'anneau de protection.
8.6
Blocage de l'arbre
3
2
Pour le montage et le démontage des outils de
coupe, il faut bloquer l'arbre (1) à l'aide du man‐
drin de calage (2). Le mandrin de calage est
compris dans le jeu de pièces fourni à la livraison
ou peut être livré en tant qu'accessoire optionnel.
22
1
2
8 Montage de l'outil de coupe
► Glisser le mandrin de calage (2) jusqu'en
butée dans l'orifice (3) du réducteur – en exer‐
çant seulement une légère pression.
► Faire jouer l'arbre, l'écrou ou l'outil de coupe
jusqu'à ce que le mandrin s'encliquette et que
l'arbre soit bloqué.
8.7
Monter un outil de coupe.
AVERTISSEMENT
Monter le capot protecteur qui convient pour l'ou‐
til de coupe respectivement utilisé – voir « Mon‐
tage des dispositifs de protection ».
8.8
Montage de la tête faucheuse
avec prise filetée
Conserver précieusement le folio joint à la tête
faucheuse.
► Poser le disque de pression.
► Visser la tête faucheuse sur l'arbre (1) en tour‐
nant dans le sens inverse des aiguilles d'une
montre, jusqu'en appui.
► Bloquer l'arbre.
► Serrer fermement la tête faucheuse.
1
0458-743-0221-E
