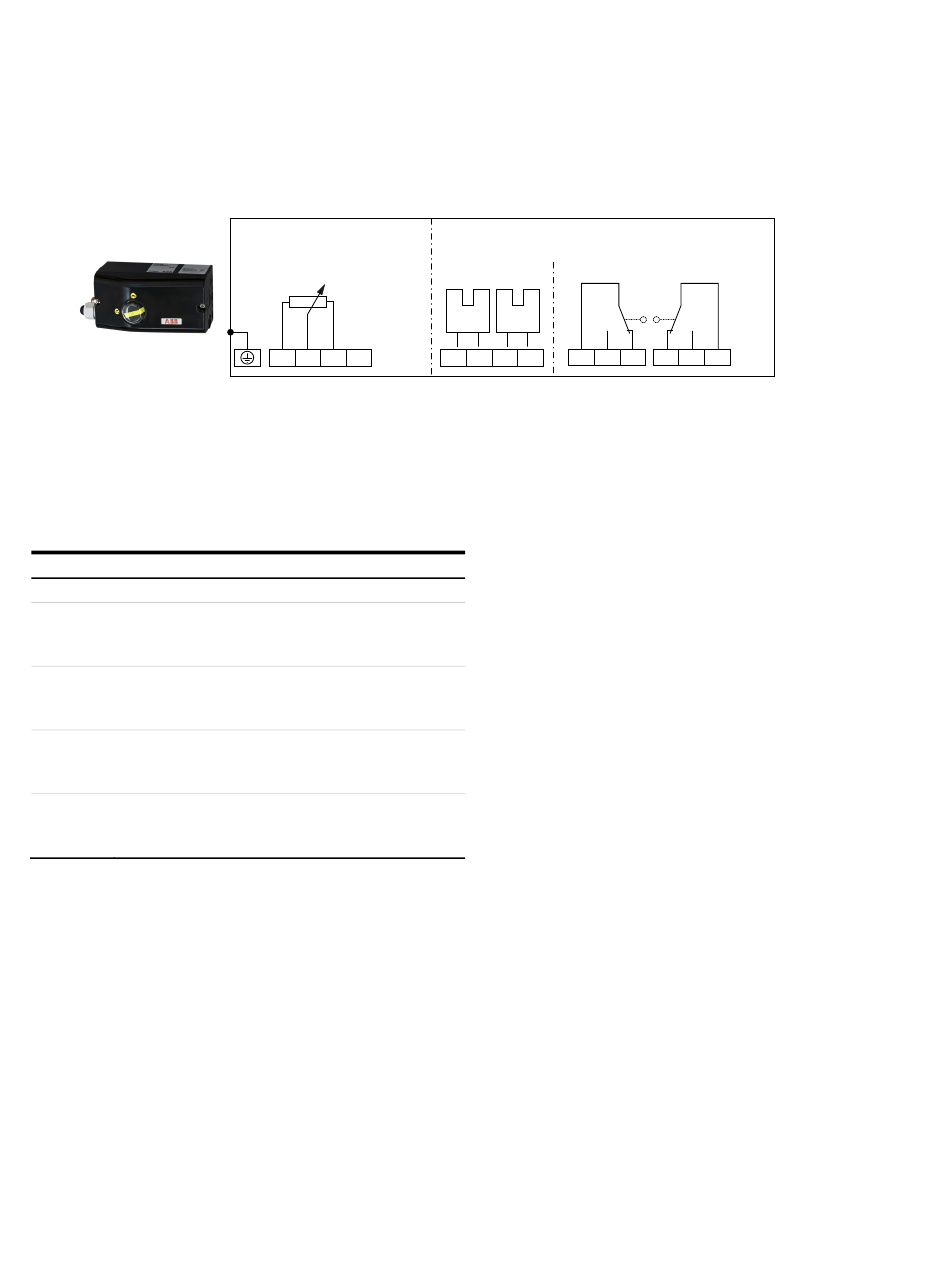

Schéma de raccordement EDP300 Remote Sensor
A Appareil principal
B Options
Figure 20 : Schéma de raccordement EDP300 Remote Sensor
Change from one to two columns
Connexions pour les entrées et les sorties
Borne Fonction / Commentaires
EDP300 Control Unit
1 / 2 / 3
Commutateur de valeurs limites Limit 1 avec
+51 / −52
initiateur à fente
(en option)
Commutateur de valeurs limites Limit 2 avec
+41 / −42
initiateur à fente
(en option)
Commutateur de valeurs limites Limit 1 avec micro-
51 / 52 / 53
interrupteur
(en option)
Commutateur de valeurs limites Limit 2 avec
41 / 42 / 43
micro-interrupteur
(en option)
A
1
1 2 3
B
2
Limit 1
Limit 1Limit 2
+51 -52 +41 -42 51 52 53
1 Capteur de course
2 Détection de valeurs limites avec initiateurs à fente (option)
3 Détection de valeurs limites avec micro-interrupteurs (option)
Données électriques des entrées et sorties
Remarque
Lors de l'utilisation dans des zones à risque d'explosion, les
indications de raccordement supplémentaires de Utilisation
dans les zones à risque d'explosion selon ATEX et IECEx à la
page 6 et Utilisation en zones à risque d'explosion selon FM et
CSA à la page 10 sont à observer.
3
Limit 2
41 42 43
M10949 M10949
