Caractéristiques techniques
Conditions de référence
Ecart de mesure max.
Reproductibilité
Conseils de montage
Longueurs droites d'entrée et
de sortie
Longueur des câbles de liaison
74
10.1.6 Incertitude de la mesure
selon DIN EN 29104 et VDI/VDE 2641 :
• Température du produit : +28 °C ± 2 K
• Température ambiante : +22 °C ± 2 K
• Temps de chauffage : 30 minutes
Montage :
• Longueur droite d'entrée >10 x DN
• Longueur droite de sortie >5 x DN
• Le capteur et le transmetteur sont mis à la terre.
• Le capteur est centré dans la conduite.
• Sortie impulsions : ± 0,5 % de m. ± 2 mm/s (de m. = de la mesure)
• Sortie courant : en plus typique ± 5 µA
Les variations de la tension d'alimentation n'ont aucun effet dans la gamme spécifiée.
[%]
2.5
2.0
1.5
1.0
0.5
0
0 1 2

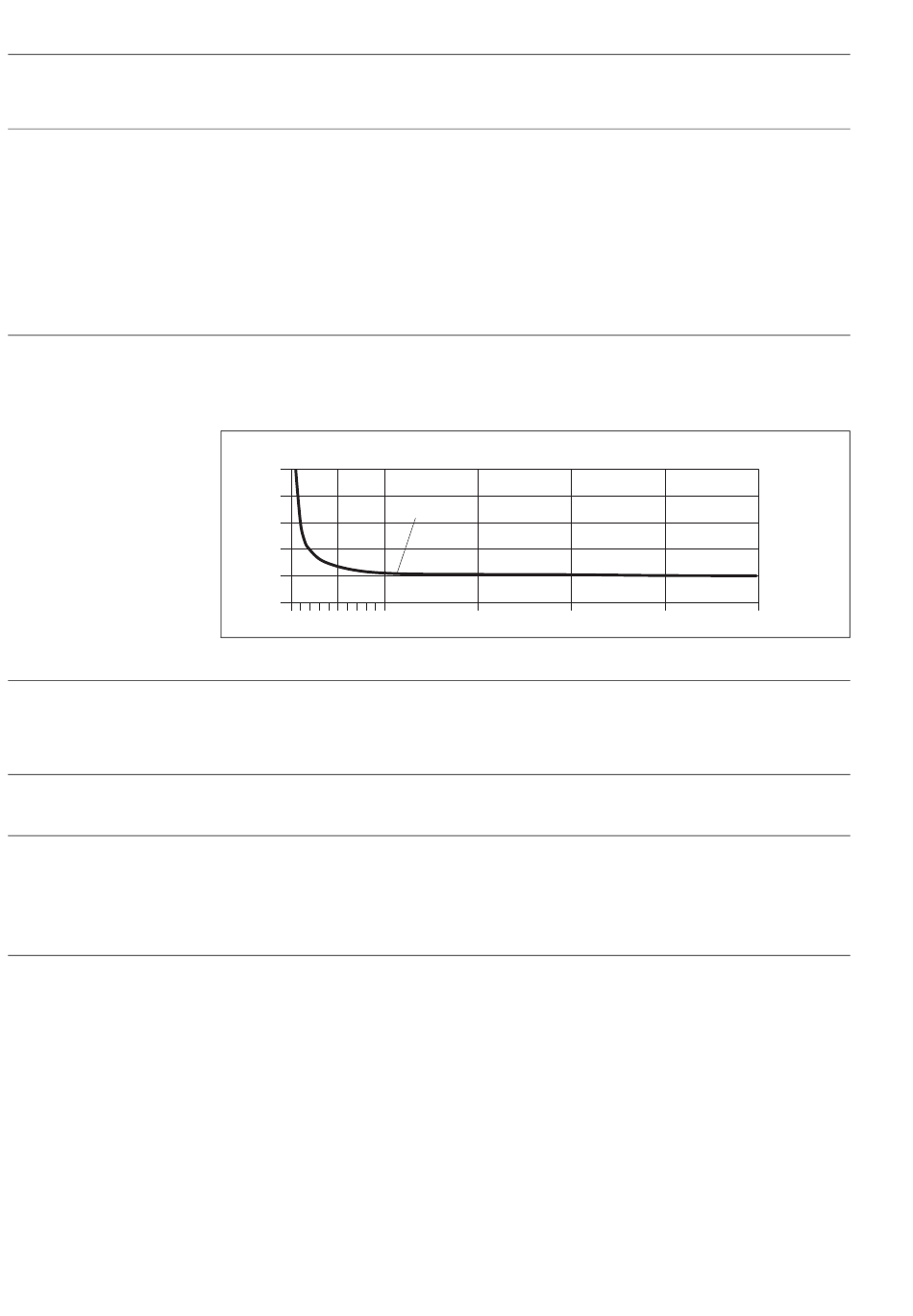

Fig. 43 : Erreur de mesure max. en % de la valeur mesurée
max. ± 0,2% de m. ± 2 mm/s (de m. = de la mesure)
10.1.7 Conditions d'utilisation : Montage
Implantation quelconque (verticale, horizontale)
Limitations et autres conseils de montage → page 12 et suiv.
Le capteur doit, dans la mesure du possible, être monté en amont d'éléments comme les vannes, T,
coudes etc. Tenir compte des sections d'entrée et de sortie afin de respecter les spécifications rela-
tives à la précision de mesure (v. page 15, fig. 12) :
• Longueur droite d'entrée : ≥ 5 x DN
• Longueur droite de sortie : ≥ 2 x DN
• La longueur de câble admissible L
fig. 16). Pour tous les produits une conductivité minimale de 50 µS/cm est nécessaire.
• Lorsque la détection présence produit est active (DPP → page 58) la longueur max. du câble de
liaison est de 10 m.
0.5 %
4 6
est déterminée par la conductivité du produit ( → page 19,
max
Proline Promag 10
v [m/s]
8 10
F06-10xxxxxx-05-xx-xx-xx-000
