Proline Promag 10
Endress+Hauser
5 Commande
5.1 Eléments de commande et d'affichage
Avec l'affichage local, vous pouvez lire d'importantes grandeurs nominales directement sur site ou
configurer votre appareil par l'intermédiaire de la matrice de programmation.
La zone d'affichage comprend au total deux lignes sur lesquelles sont affichées les valeurs mesurées
et/ou les grandeurs d'état (tube partiellement rempli etc). L'affectation des lignes d'affichage est
déterminée dans le mode de fonction. Dans la ligne supérieure est indiqué le débit volumique, dans
la ligne inférieure l'état du compteur.
1

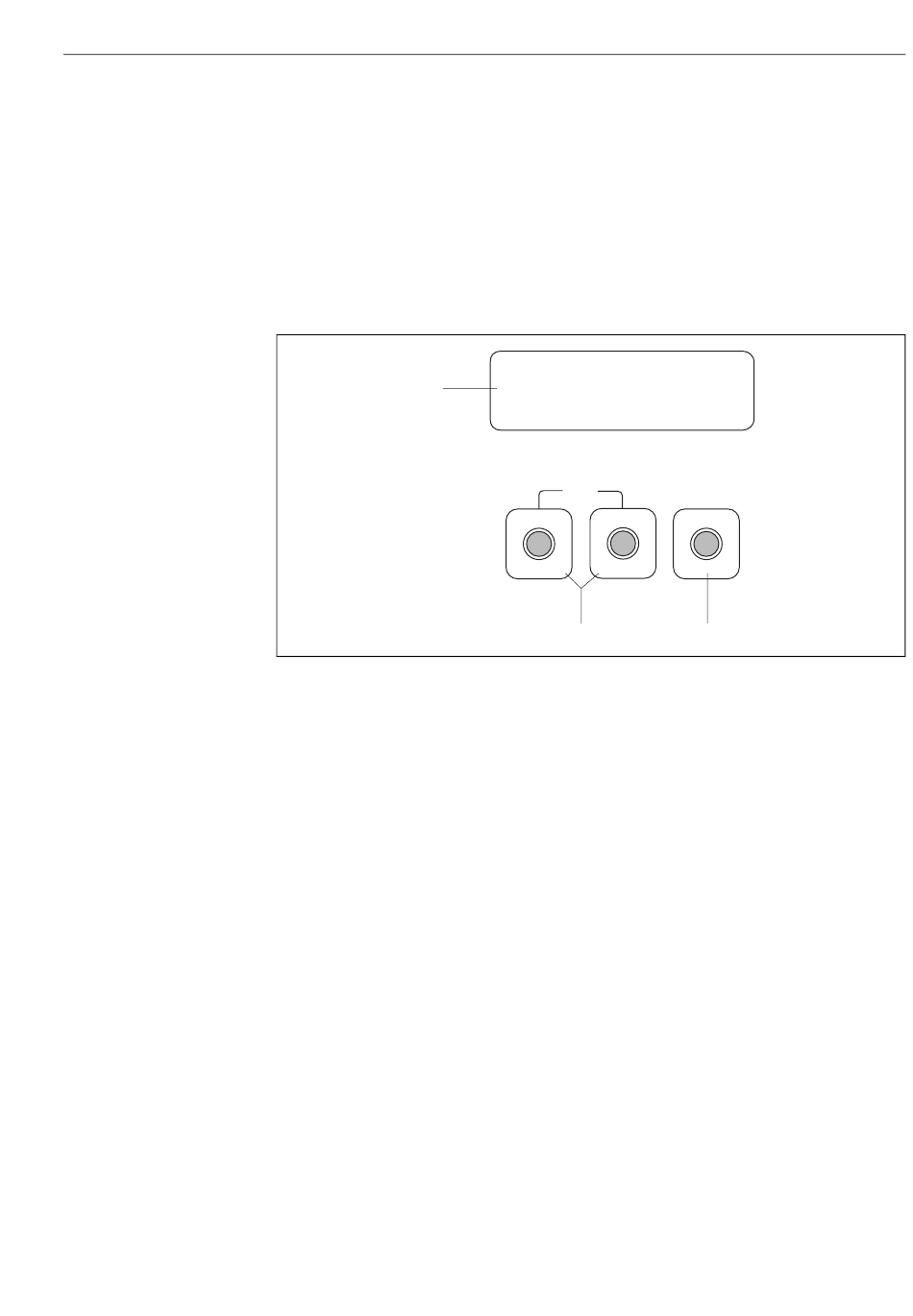

Fig. 36 : Eléments de commande et d'affichage
1 Affichage à cristaux liquides
L'affichage à cristaux liquides à 2 lignes indique les valeurs mesurées, les textes de dialogue, ainsi que les messages
de défaut ou d'avertissement. La position HOME (mode de fonction) est l'affichage pendant le mode de mesure
normal.
– Ligne supérieure : représentation de valeurs mesurée principales, par ex. débit volumique [par ex. en ml/min]
– Ligne inférieure : représentation de l'état du compteur [ par ex. en m
2 Touches Plus/Moins
– Entrer les valeurs chiffrées, sélectionner les paramètres
– Sélection de différents blocs, groupes etc dans la matrice de programmation
En activant simultanément les touches +/ , on déclenche les fonctions suivantes :
– Sortie progressive de la matrice de programmation
– Activer les touches +/ pendant plus de 3 secondes
– Interruption d'une entrée de données
3 Touche Enter
→
– Position HOME Accès à la matrice de programmation
– Mémorisation des valeurs entrées ou réglages modifiés
+48.25 xx/yy
+3702.6 x
Esc
+
-
2
3
],
→
position HOME
→
retour direct à la position HOME
Commande
E
3
A0001141
