Proline Promag 10
!
Endress+Hauser
4.3.2 Cas spéciaux
Conduites métalliques, non mises à la terre
Pour éviter l'action de parasites sur la mesure, il est recommandé de relier les deux brides de capteur
par le biais d'un câble de terre avec la bride correspondante de la conduite et de les mettre à la terre.
Le boîtier de raccordement du transmetteur et du capteur doit être mis au potentiel de terre via la
borne de terre prévue à cet effet (voir fig. ci-dessous).
Remarque !
Le câble de terre nécessaire à la liaison bride à bride peut être commandé séparément chez
Endress+Hauser comme accessoire → page 60.
• DN ≤ 300 : Le câble de terre est monté avec les vis de brides directement sur le revêtement de
bride conducteur.
• DN ≥ 350 : Le câble de terre est monté directement sur le support de transport métallique.
£
DN 300

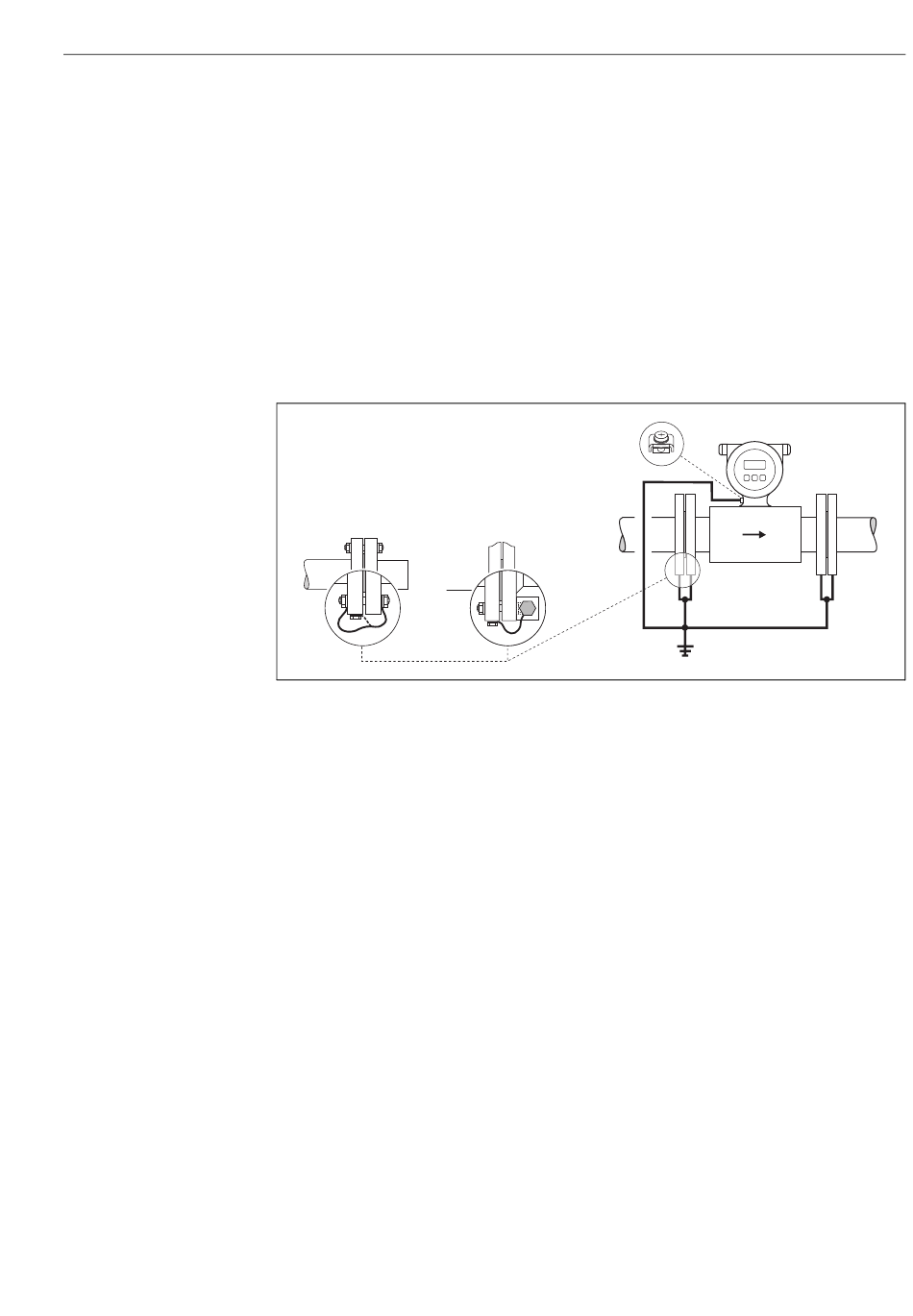

Fig. 32 : Compensation de potentiel dans le cas de courants de compensation dans des conduites métalliques, non
mises à la terre
³
DN 300
Câblage
6 mm² Cu
A0003196
