Smartec CLD18

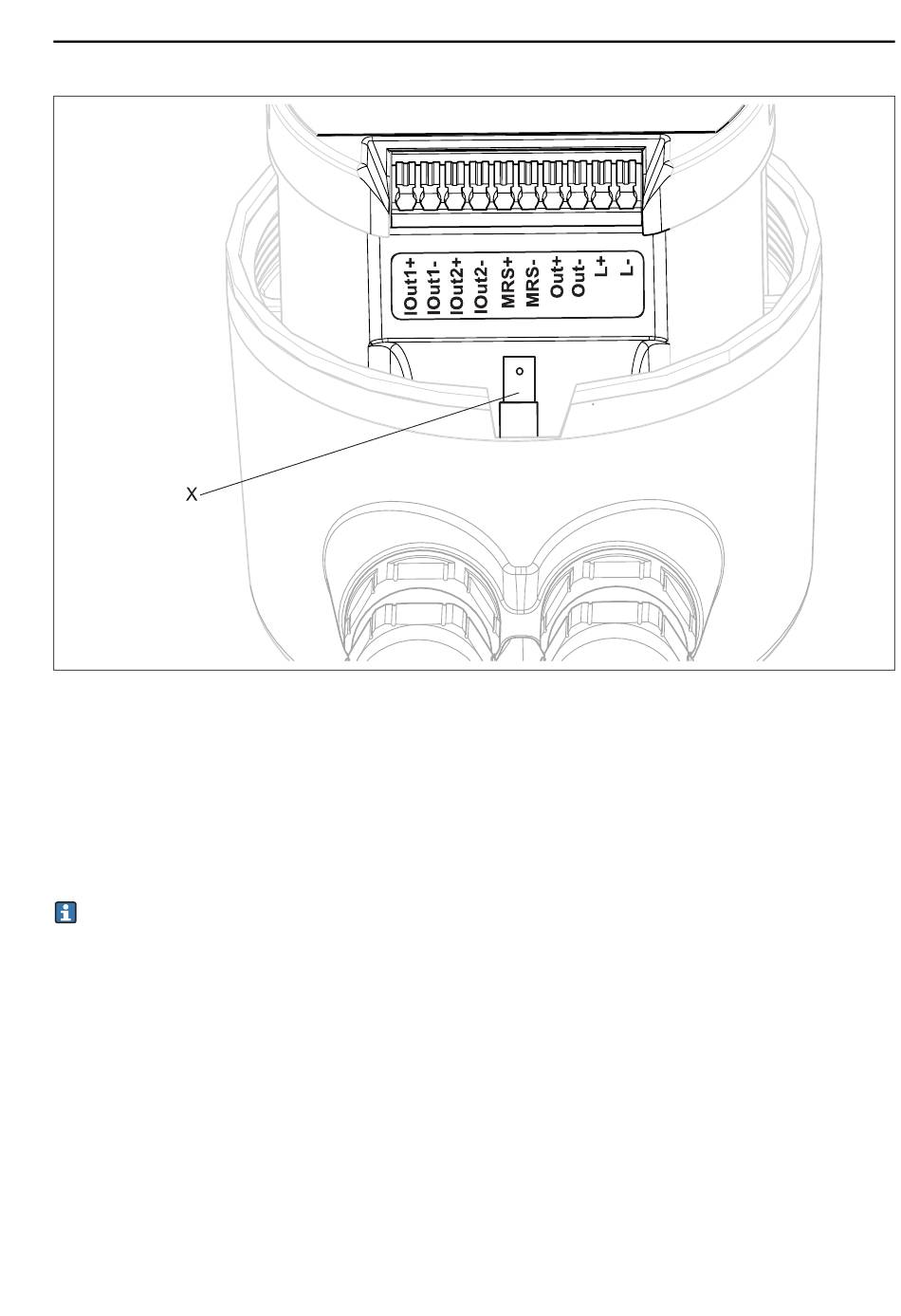

Fig. 9 : Occupation des bornes
IOut1 Conductivité
IOut2 Température
MRS Entrée binaire (commutation de la gamme de mesure)
Out Sortie alarme (open-collector)
L+/L- Alimentation
X Tige de contact pour la terre du boîtier (connecteur plat 4,8 mm)
La section de câble recommandée pour le câble de raccordement est de 0,5 mm
de câble maximale est de 1,0 mm
Procédez de la façon suivante pour raccorder le transmetteur de l' a ppareil compact :
1. Dévissez le couvercle du boîtier.
2. Passez les câbles de raccordement à travers les presse-étoupe.
3. Raccordez les câbles selon le schéma d' o ccupation des bornes.
4. Raccordez le fil de terre à la tige de contact pour la terre du boîtier.
Endress+Hauser
2
.
Raccordement électrique
a0019116
2
. La section
