Section 3 Installation
4.
5.
3BSE082142-600

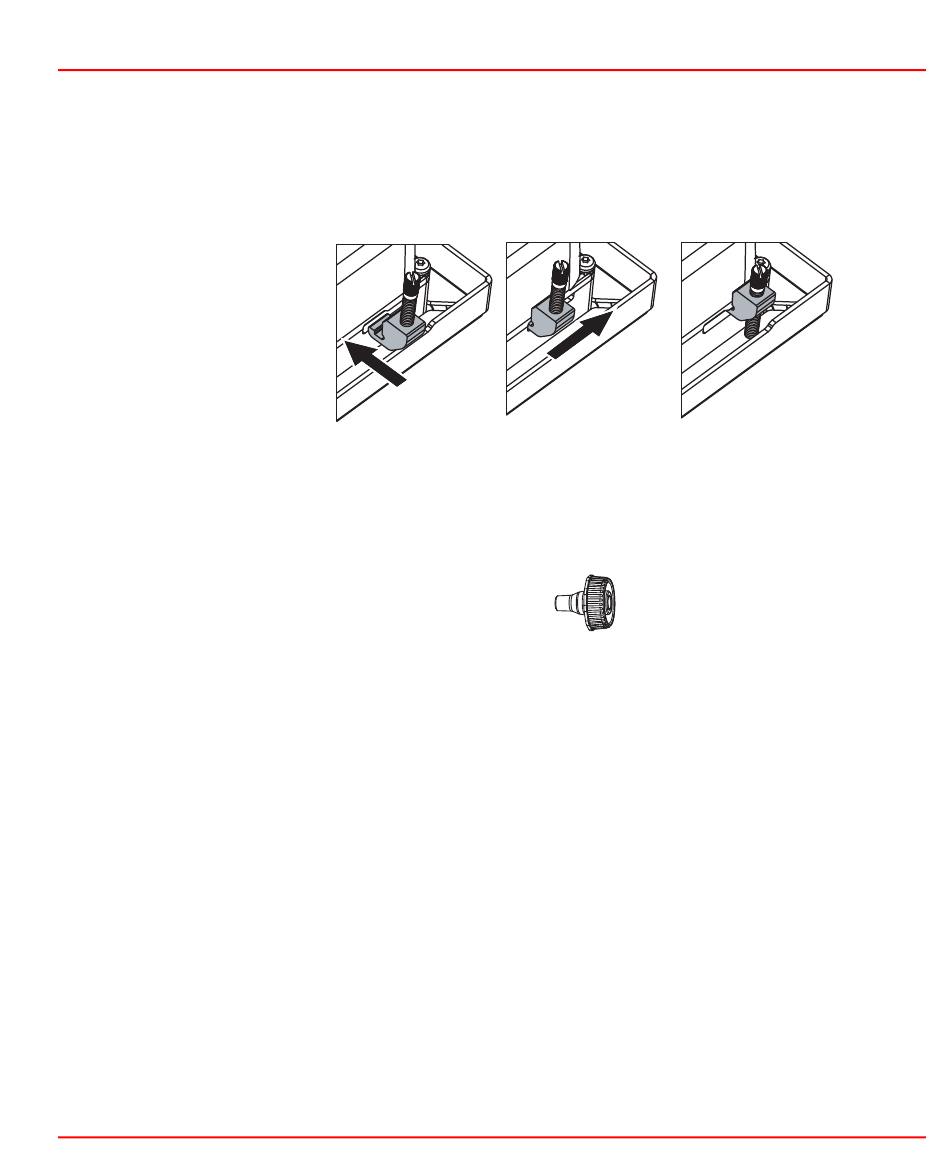

Pour attacher le panneau opérateur en position, insérez les blocs de montage
dans les ouvertures sur le côté du panneau opérateur, glissez les blocs en
position et serrez la vis à ailettes. Serrez les vis (4) au couple de 0,7 Nm ±
0,2 Nm.
Pour la plupart des applications, l'outil d'installation pour vis à ailettes fournit
un couple suffisant. Au cas où le joint du panneau avant (IP54 ou supérieur,
NEMA-4X) est important, une clé dynamométrique doit être utilisée pour
s'assurer que toutes les quatre vis sont serrées selon les indications ci-dessus.
Figure 1. Outil de montage à vis moletée
Procédure d'installation
