Electrode à remplissage KCl
1. Retirez le capuchon anti-projection
å 18, pos. 6) et le manchon KCl
(
(pos. 7) avec le tube de protection.
2. Dévissez le tube de sonde (pos. 3) dans le
sens inverse des aiguilles d'une montre.
3. Vissez le capteur :
a. Dévissez le manchon de serrage (pos. 12,
par dessous) du tube interne (pos. 11) et
retirez-le du tube de sonde.
b. Vissez manuellement le capteur dans le
tube interne :
– d'abord à la main
– ensuite avec une clé à mollette de 17
d'env. ¼ de tour.
c. Insérez le tube interne avec le capteur
dans le tube de sonde et vissez le
manchon de serrage par en-dessous.
4. Revissez le tube de sonde (manuellement
dans le sens des aiguilles d'une montre).
5. Passez le câble de mesure dans le tube de
protection et le manchon KCl :
– Câble surmoulé :
du dessous, du capteur vers le transmetteur
– Capteur avec tête embrochable :
connecteur du câble dans la direction du
capteur à travers le manchon KCl et le tube
de sonde.
– Uniquement pour la mesure de pH
symétrique :
Raccordez le raccord PAL (pos. 2).
6. Uniquement capteur avec tête embrochable :
Raccordez le câble et le capteur.
7. Raccordez le tube d'alimentation en
électrolyte (pos. 1) au capteur.
8. Placez le support de tuyaux fourni (pos. 9) sur
le tuyau directement au-dessus du raccord
d'électrolyte.
9. Raccordez le manchon KCl. Passez le tube
d'alimentation en électrolyte dans la fente
latérale du capot.
10. Passez le câble de mesure dans le capuchon
anti-projection et fixez ce dernier au tube de
protection du manchon KCl.
11. Desserrez la goupille d'arrêt (pos. 5).
Pour démonter le capteur, suivez la procédure
inverse.
1
2
3
4
5

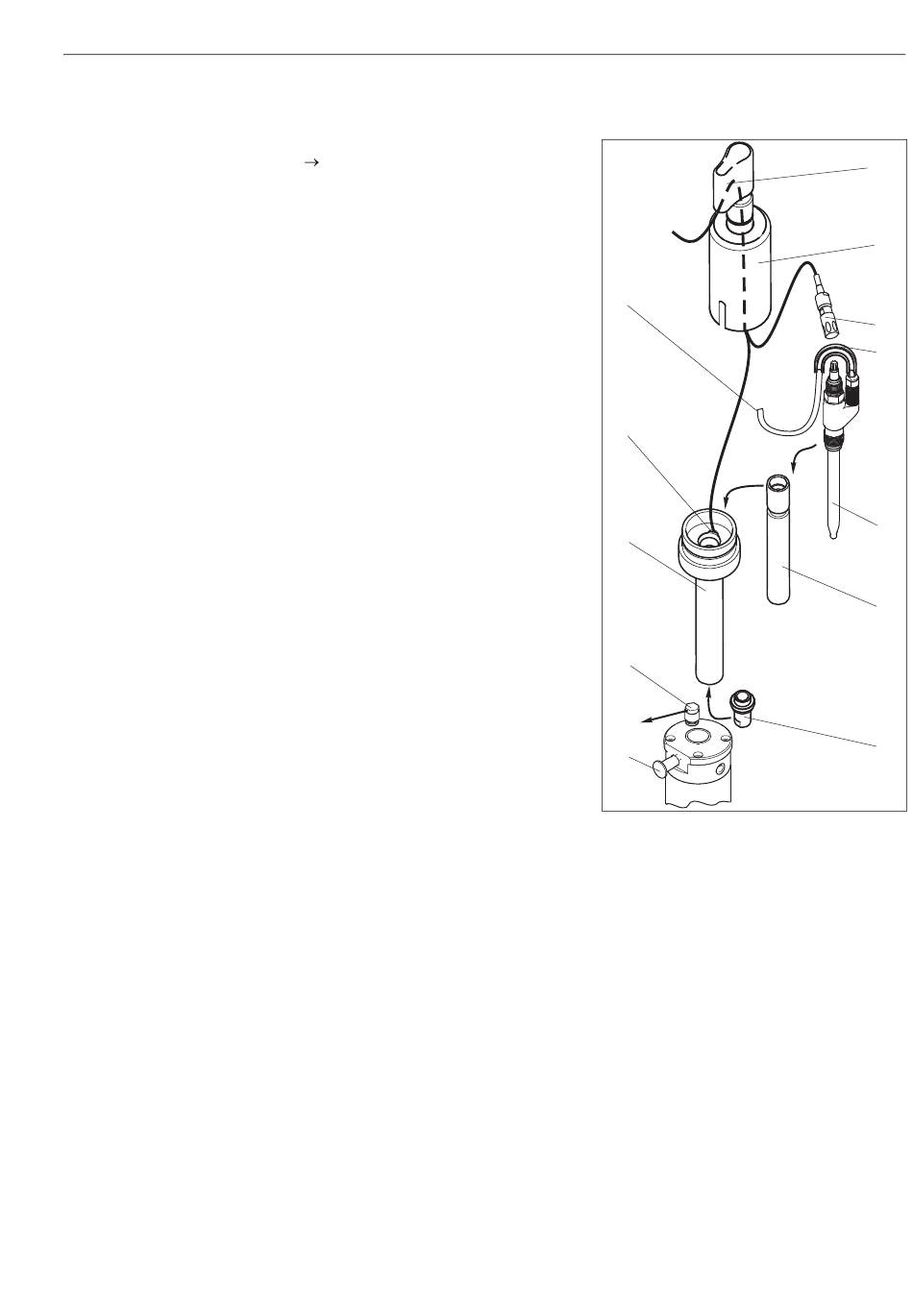

Fig. 18: Montage du capteur à remplissage KCl liquide
1 Alimentation en KCl liquide
2 Raccord PAL
3 Tube de sonde
4 Obturateur
5 Goupille d'arrêt
6 Capuchon anti-projection
7 Manchon KCl avec tube de protection
8 Connecteur de câble
9 Support de tuyau
10 Capteur avec raccord pour KCl liquide
11 Tube interne
12 Manchon de serrage
