Montage
!
12
3.2.3 Raccords process
A
E

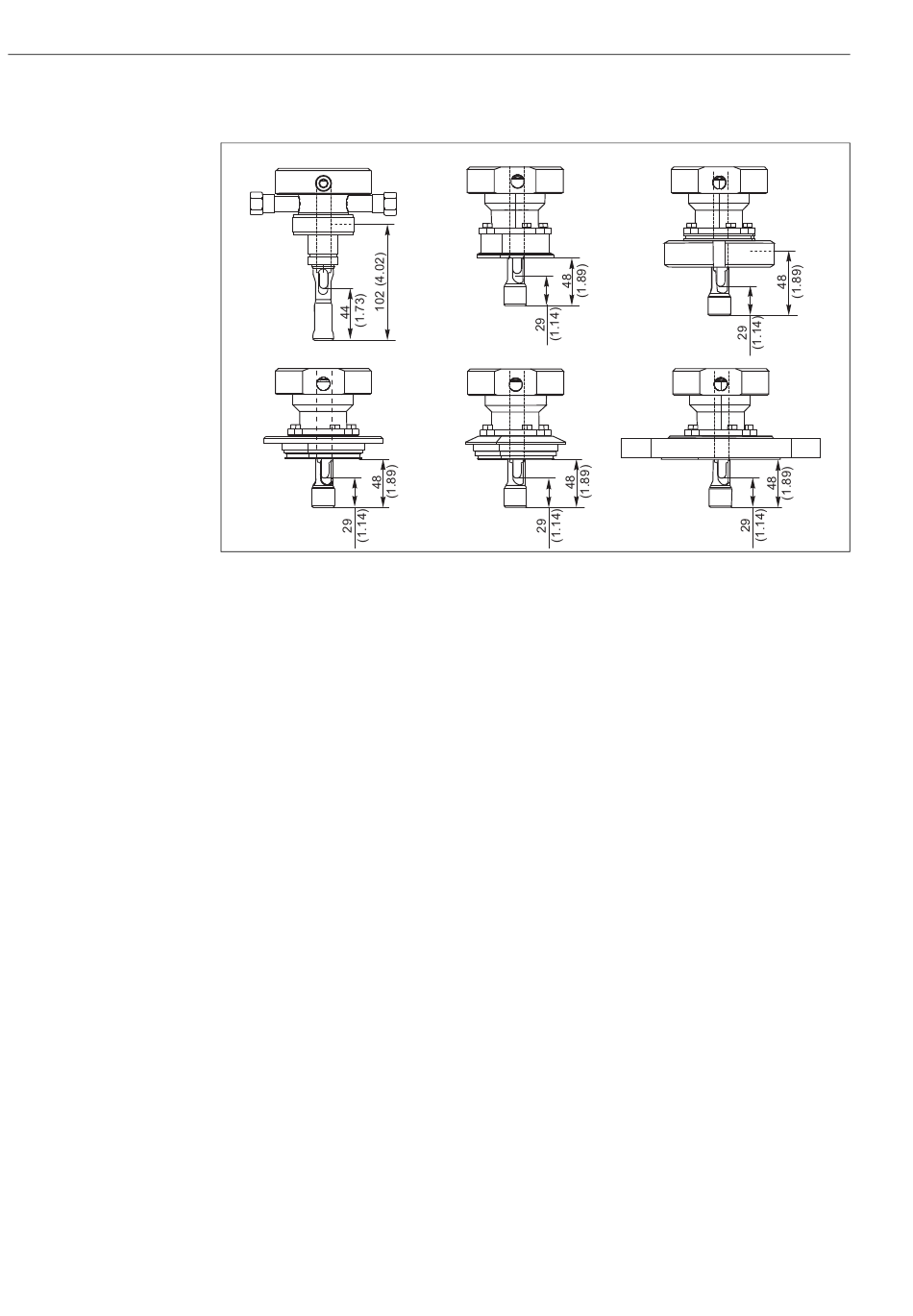

Fig. 8: Raccords process
A Raccord fileté G1¼ intérieur avec écrou-raccord
C Triclamp 2"
D Raccord laitier DN 50 (DIN 11851)
Remarque !
Manchon à souder
Pour la CPA475 avec raccord process G1¼, seuls les manchons à souder Endress+Hauser de
35 mm de longueur sont adaptés. Voir "Accessoires".
C
F
mm (inch)
E APV DN 50 ... 100
F Varivent DN 50 ... 125
G, H Bride DN 50 (EN 1092-1) ou ANSI 2"
Cleanfit H CPA475
D
G, H
a0007574
