Câblage
!
14
Waterpilot FMX167 avec Pt 100 et transmetteur de température TMT181 (4...20 mA)
10...30 V DC
4...20 mA
R
L
➀
YE
RD BK
WH
FMX167

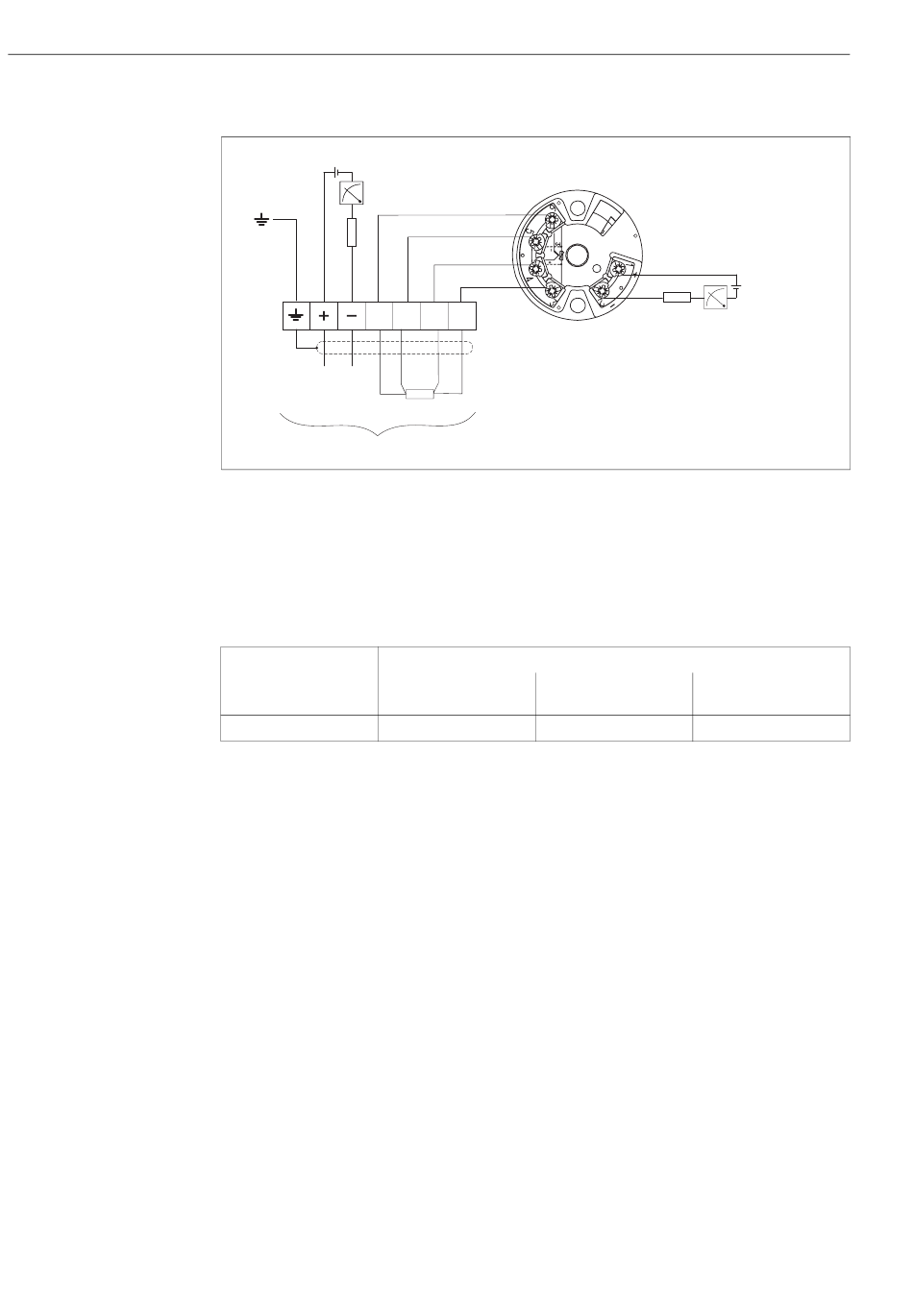

Fig. 10 : FMX167 avec Pt 100 et transmetteur de température TMT181 (4...20 mA),
Variante "5" pour la position 70 dans la structure de commande.
1 pas pour FMX167 avec diamètre extérieur = 29 mm
Couleur des fils : RD = rouge, BK = noir, WH = blanc, YE = jaune, BU = bleu, BR = brun
4.1.1 Tension d'alimentation
Certificat Tension d'alimentation
FMX167
Standard 10...30 V DC
4.1.2 Spécification de câble
• FMX167 avec Pt 100 en option
– Câble installateur usuel
– Bornes boîte de raccordement FMX167 : 0,08...2,5 mm
• Transmetteur de température TMT181 (en option)
– Câble installateur usuel
– Bornes boîte de raccordement FMX167 : 0,08...2,5 mm
– Bornes de raccordement transmetteur : max. 1,75 mm
Remarque!
Pour les variantes avec diamètre extérieur = 22 mm et 42 mm les câbles porteurs sont blindés.
Endress+Hauser recommande, dans de tels cas, d'utiliser du câble blindé pour étendre le câblage :
• lorsque les distances entre l'extrémité de câble porteur et l'unité d'affichage et/ou d'exploitation
sont importantes,
• lorsque les distances entre l'extrémité du câble porteur et le transmetteur de température sont
importantes,
• et lors d'un raccordement direct du signal Pt 100 à une unité d'affichage et/ou d'exploitation.
TMT181 (4...20 mA)
6
5
4
3
BU
BR
Pt 100
FMX167 + Pt 100
10...30 V DC
Waterpilot FMX167
1
8...35 V DC
2
R
L
4...20 mA
P01-FMX167xxx-04-xx-xx-xx-007
Transmetteur de
température TMT181
8...35 V DC
2
2
2
