Vorbereitung des fernsteueranschlusses

1. Lösen Sie die seitliche Schraube der beiliegenden Steckbuchse und nehmen mit einer kleinen
Drehbewegung die vordere, schwarze Kontaktbuchse heraus.
2. Führen Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt
von mindestens 0,34mm
schwarzen Kontaktbuchse sorgfältig fest. Achten Sie darauf, dass keine Kurzschlüsse entstehen.
Die Ziffern der Lötfahnen sind am schwarzen Isolierkörper angegeben.
Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-5), um eine
Verwechslung auszuschließen.
Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und
verschrauben diese sorgfältig.
Die Kontaktbelegung lautet wie folgt:
Kontakt 1 Interne Steuerspannung + 5 V/DC (<50 mA)
Kontakt 2 Spannungseinstellung
Kontakt 3 Stromeinstellung
Kontakt 4 Bezugsmasse („Ground")
Kontakt 5 Ausgang Ein/Aus
Kontakt 6 – 8 Nicht belegt
Steuerung über externe Spannungsquelle
Das Netzgerät kann mit einer externen Spannungsquelle von 0 bis 5 V/DC über den gesamten
Bereich für Spannung und Strom ferngesteuert werden.
Zum Anschluss gehen Sie wie folgt vor:

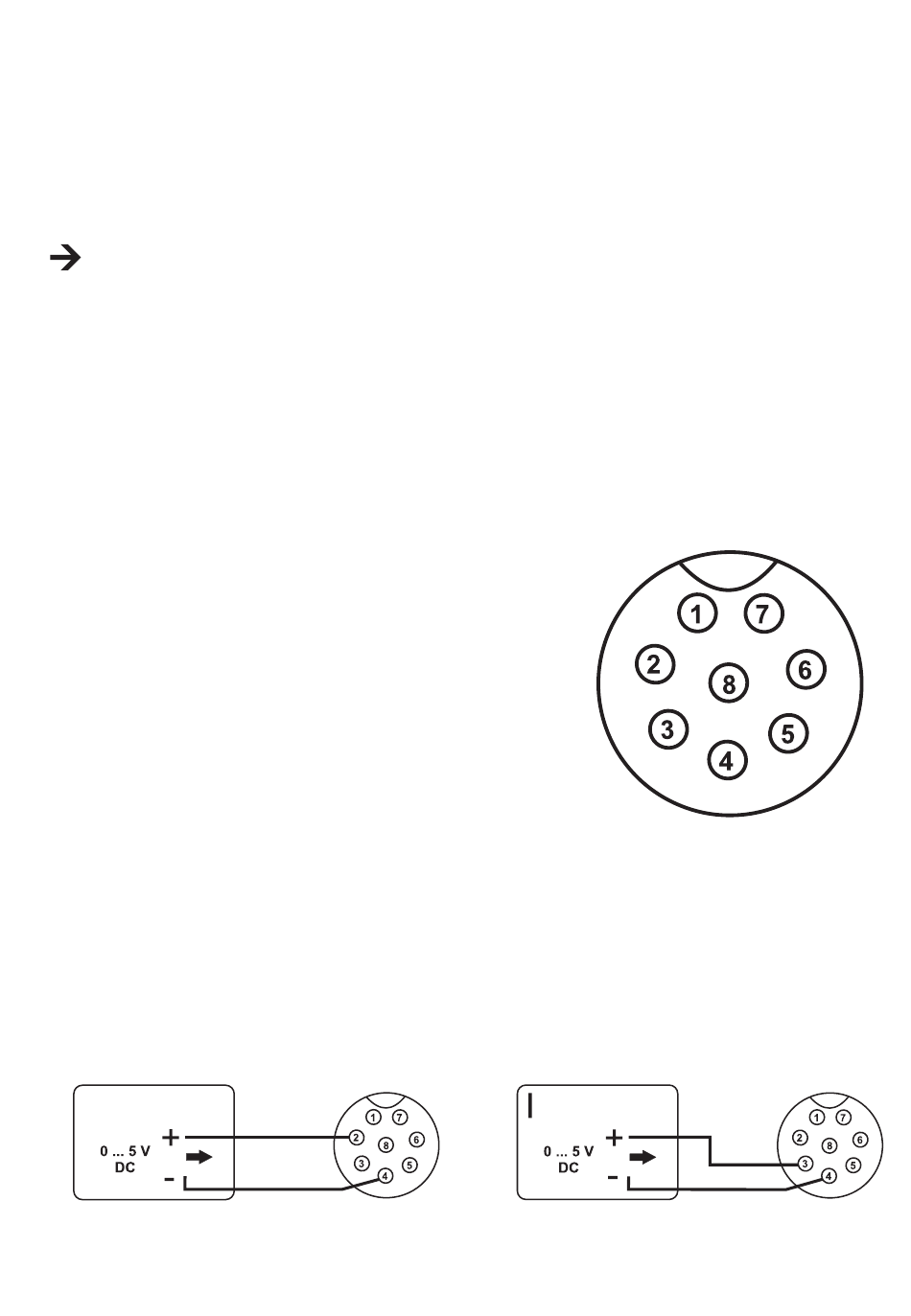

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:
V
18
. Löten Sie diese Leitungen an den Lötfahnen Nr.1, 2, 3, 4 und 5 der
