Tektronix TDS 2002 Notice D'utilisation page 2

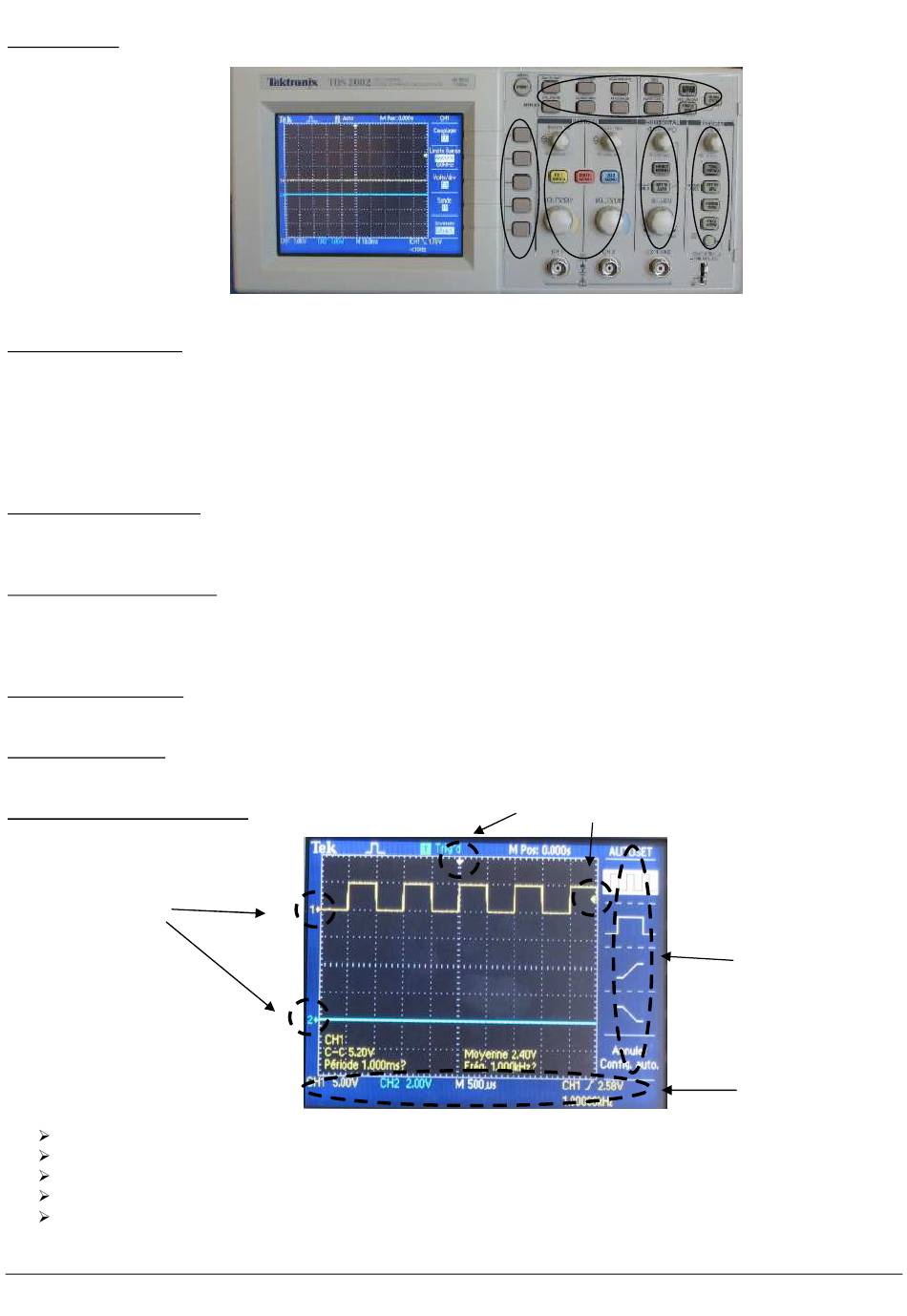

1/ Description
1/ Réglages verticaux
1.1 Les molettes permettent de positionner le signal verticalement
1.2 Les bouton CH1 MENU et CH2 MENU permettent d'activer ou de désactiver l'affichage d'un canal
ainsi que d'accéder aux réglages du canal sélectionné à travers des menus contextuels.
1.3 Le bouton MATH MENU permet d'afficher un signal qui est le résultat d'opérations mathématiques
sur les canaux (par exemple soustraction du signal du canal 1 au signal du canal 2.
1.4 La molette VOLTS/DIV permet de sélectionner l'échelle verticale désirée pour chaque canal
2/ Réglages horizontaux
2.1 La petite molette permet de régler le signal horizontalement
2.2 La molette SEC/DIV permet de sélectionner l'échelle horizontale désirée
3/ Déclenchement trigger
3.1 La touche TRIG MENU donne accès à tous les paramètres du trigger. C'est ici que l'on pourra définir
les paramètres comme la source ou le mode de déclenchement.
3.2 La molette permet de régler le niveau de déclenchement
4/ Fonctions avancée
On peut ici effectuer des mesures sur les signaux, afficher des curseurs et choisir le mode d'affichage.
5/ Menu contextuel
Selon le menu choisi, les différents choix en rapport s'afficheront sur la droite de l'écran.
2/ Affichage de l'oscilloscope
1
1- affichage du niveau 0 de chaque trace
2- affichage du moment du début de l'acquisition d'un signal (0 horizontal)
3- Affichage du réglage du trigger
4- Affichage des échelles verticales, horizontale et des réglages du trigger
5- menu contextuels et valeurs des différents réglages (voir annexe 1)
Frédéric ROGER – http://www.margo.ssi.free.fr
4
5
2
1
2
3
3
4
5
