Maintenance
70

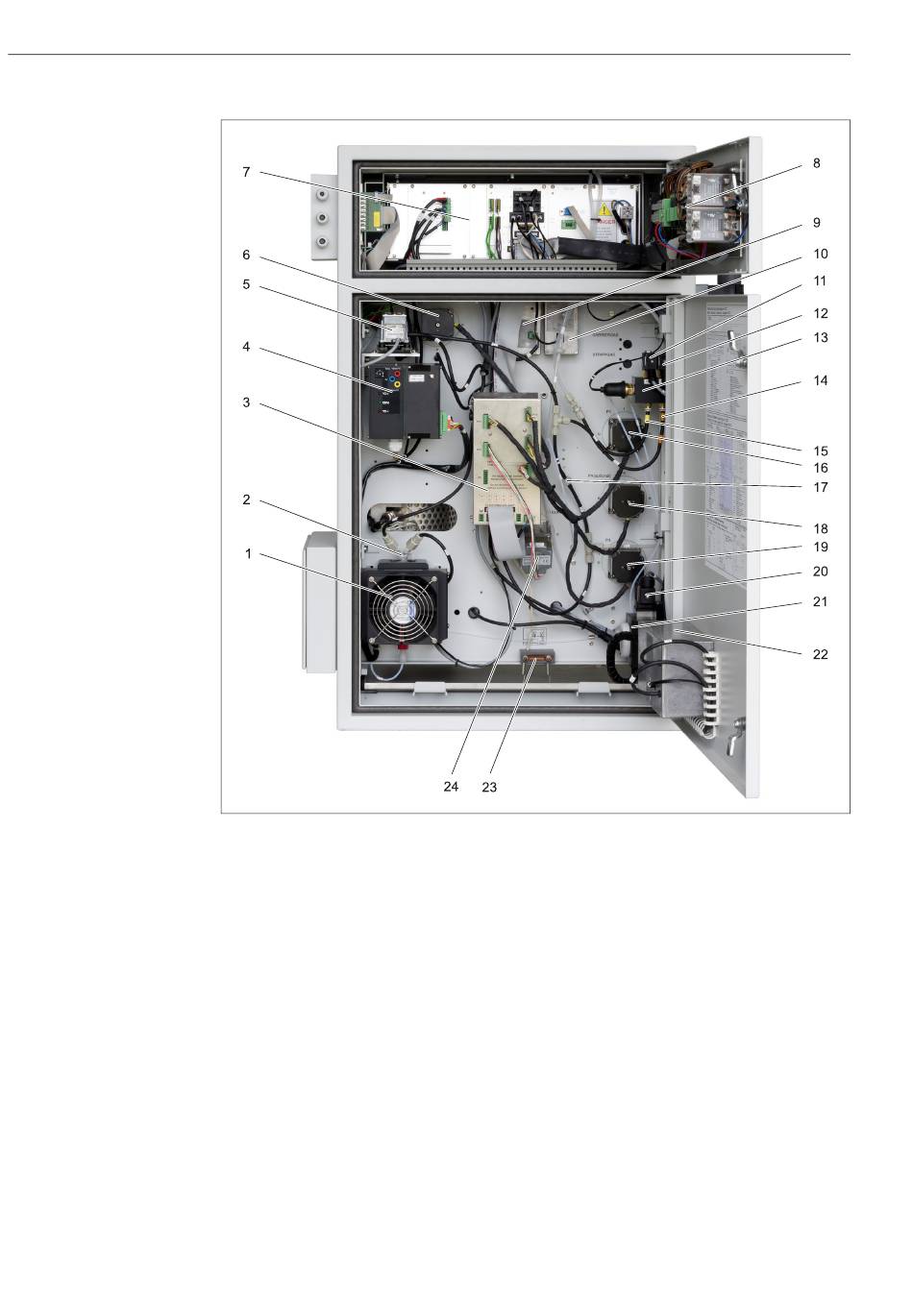

Fig. 28: Arrière de l' a ppareil
1 Thermoélément à effet Peltier
2 Thermoélément à effet Peltier – insert en
verre
3 Contrôleur du moteur P1 à P6
4 Thermoélément à effet Peltier – dispositif de
commande
5 Compresseur à membrane
6 Pompe P2, échantillon – analyse
7 Ordinateur
8 Répartition du courant
9 Commande de l' a gitateur magnétique
10 pH – amplificateur
11 MV7, rinçage au gaz vecteur
12 MV3, alimentation en gaz de stripping
13 Bloc de raccordement gaz
14 Limiteur gaz de stripping
15 Limiteur gaz vecteur
16 Moteur P1, échantillon – chambre de
stripping / vidange des condensats
17 Clapet anti-retour
18 Moteur P4, échantillon – dilution (en option)
19 Moteur P3, dosage de l' a cide
20 MV5, rinçage bypass
21 Manifold raccordement de l' e au
22 Détecteur IR
23 Contacts du détecteur de fuite
24 Moteur P5, pompe d' e au de dilution (en
option)
TOCII CA72TOC
a0012022
