ASROCK K7Upgrade-600 Mode D'emploi page 42

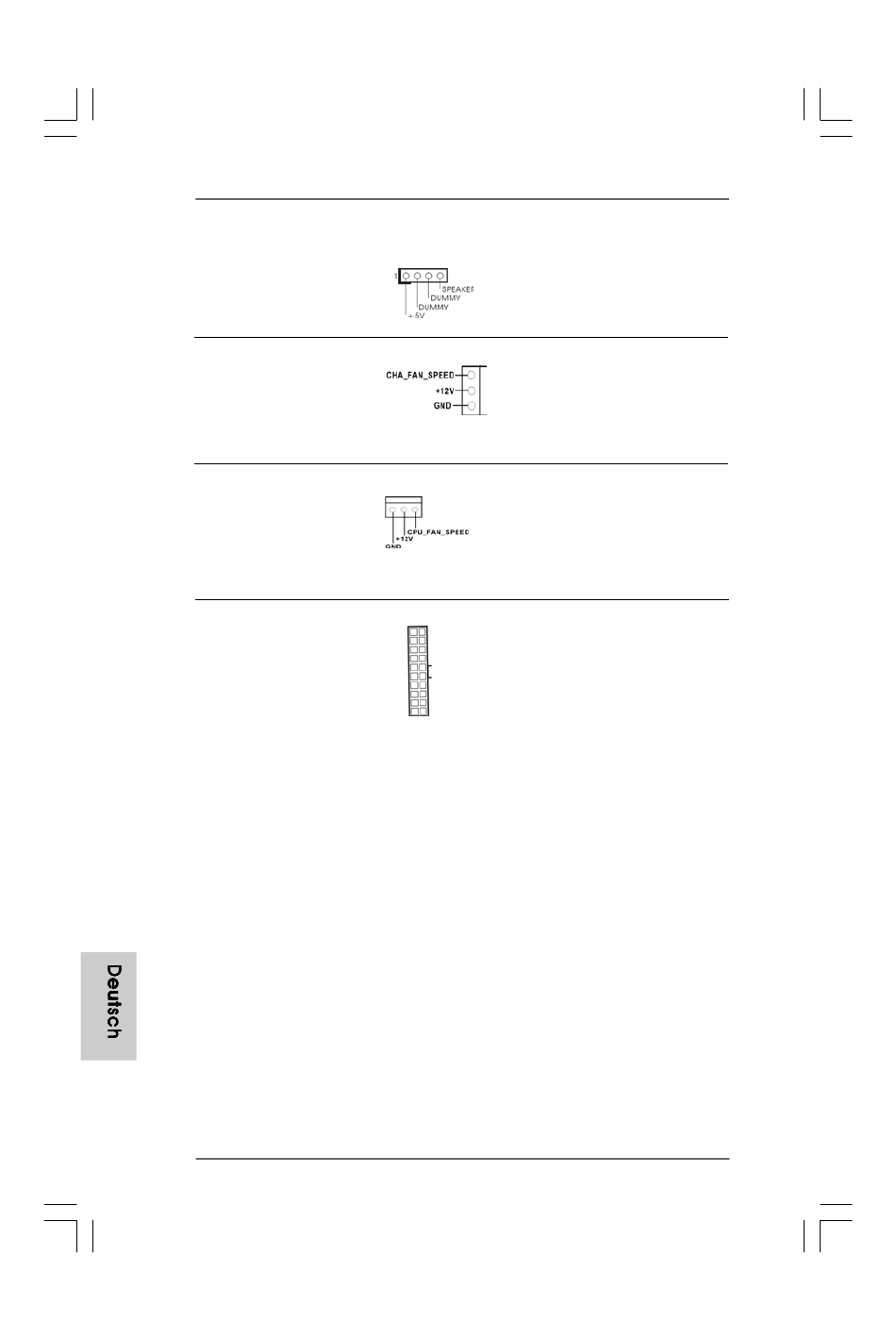

Gehäuselautsprecher-Header
(4-pin SPEAKER1)
(siehe S.2 - Nr. 21)
Gehäuselüfteranschluss
(3-pin CHA_FAN1)
(siehe S.2 - Nr. 19)
CPU-Lüfteranschluss
(3-pin CPU_FAN1)
(siehe S.2 - Nr. 2)
ATX-Netz-Header
(20-pin ATXPWR1)
(siehe S.2 - Nr. 36)
4 2 4 2 4 2 4 2 4 2
ASRock K7Upgrade-600 Motherboard
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Verbinden Sie das
Gehäuselüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Verbinden Sie das CPU -
Lüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Verbinden Sie die ATX-
Stromversorgung mit diesem
Header.
