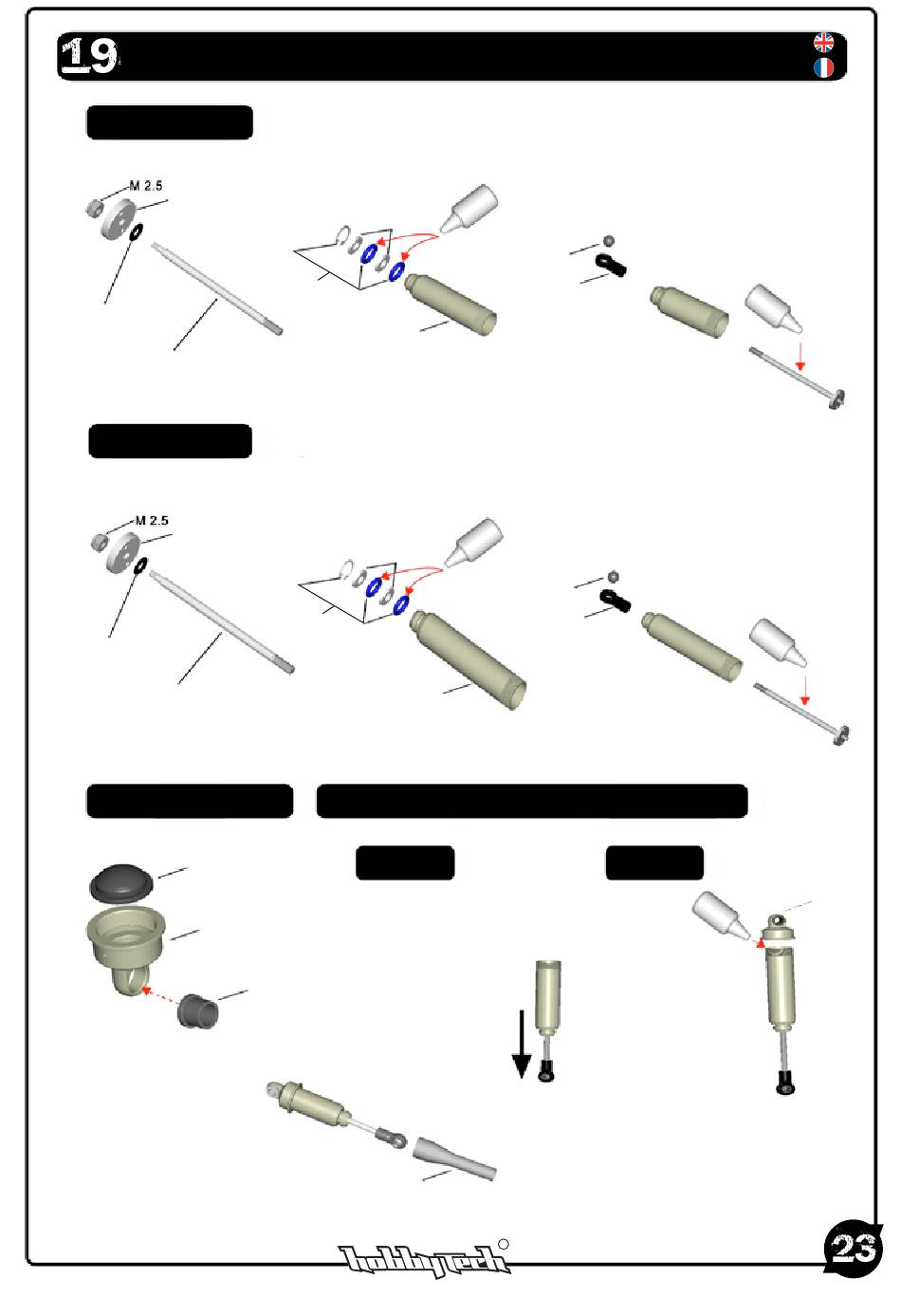

ASSEMBLY OF THE SHOCKS ABSORBERS FRONT/REAR
ASSEMBLAGE DES AMORTISSEURS AVANT ET ARRIERE
Front Shocks
Amortisseurs avant
HT 585007
Shock Piston
Piston amortisseur
Washer
Rondelle
HT 585005
Front Shock Shaft
Axe amortisseur AV
Rear Shocks
Amortisseurs arrière
HT 585007
Shock Piston
Piston amortisseur
Washer
Rondelle
HT 585006
Rear Shock Shaft
Axe amortisseur AR
Shock Oil Set Up
Huile amortisseur
HT 585009
Shock Bladder
Membrane
HT 590003/ HT 590004
Shock Cap
Bouchon amortisseur
Bague supérieure amortisseur
HT 585008
Shock Rebuilt Kit
Kit joint d amortisseur
HT 590003
Front Shock Body
Corps amortisseur AV
HT 585008
Shock Rebuilt Kit
Kit joint amortisseur
HT 590004
Rear Shock Body
Corps amortisseur AR
Silicone Oil
Huile silicone
Step 1
1ère phase
HT 585014
Shock Cap Bushing
Pull down the piston
Mettre le piston en bas
HT 580108
Shock Boot
Protection
Silicone Oil
Huile silicone
HT 585011
Shock Ball End
Boule de chape
HT 585010
Shaft Ball End
Chape amortisseur
To insert the shock shaft more easely
in the shock body, apply some oil
Mettre un peu d' huile sur l'axe de l'amortisseur
avant de le positionner dans le corps
Silicone Oil
Huile silicone
HT 585011
Shock Ball End
Boules de chape
HT 585010
Shaft Ball End
Chape amortisseur
Front : 450 Cps / Rear : 400 Cps
Avant : 450 Cps / Arrière : 400 Cps
Step 2
2ème phase
Silicone Oil
Huile silicone
Fill in untill shock oil
nearly overflow
Remplir le corps d'huile
proche du débordement
R
R
Silicone Oil
Huile silicone
Silicone Oil
Huile silicone
