4.1.3
Raccordement avec adaptateur 8 broches
(énergie auxiliaire, sortie impulsion, sortie état)
Le raccordement électrique de l'appareil se fait (via un adaptateur 8 broches
d'un connecteur Lumberg (Type RSE5, M12x1).
C
A
B

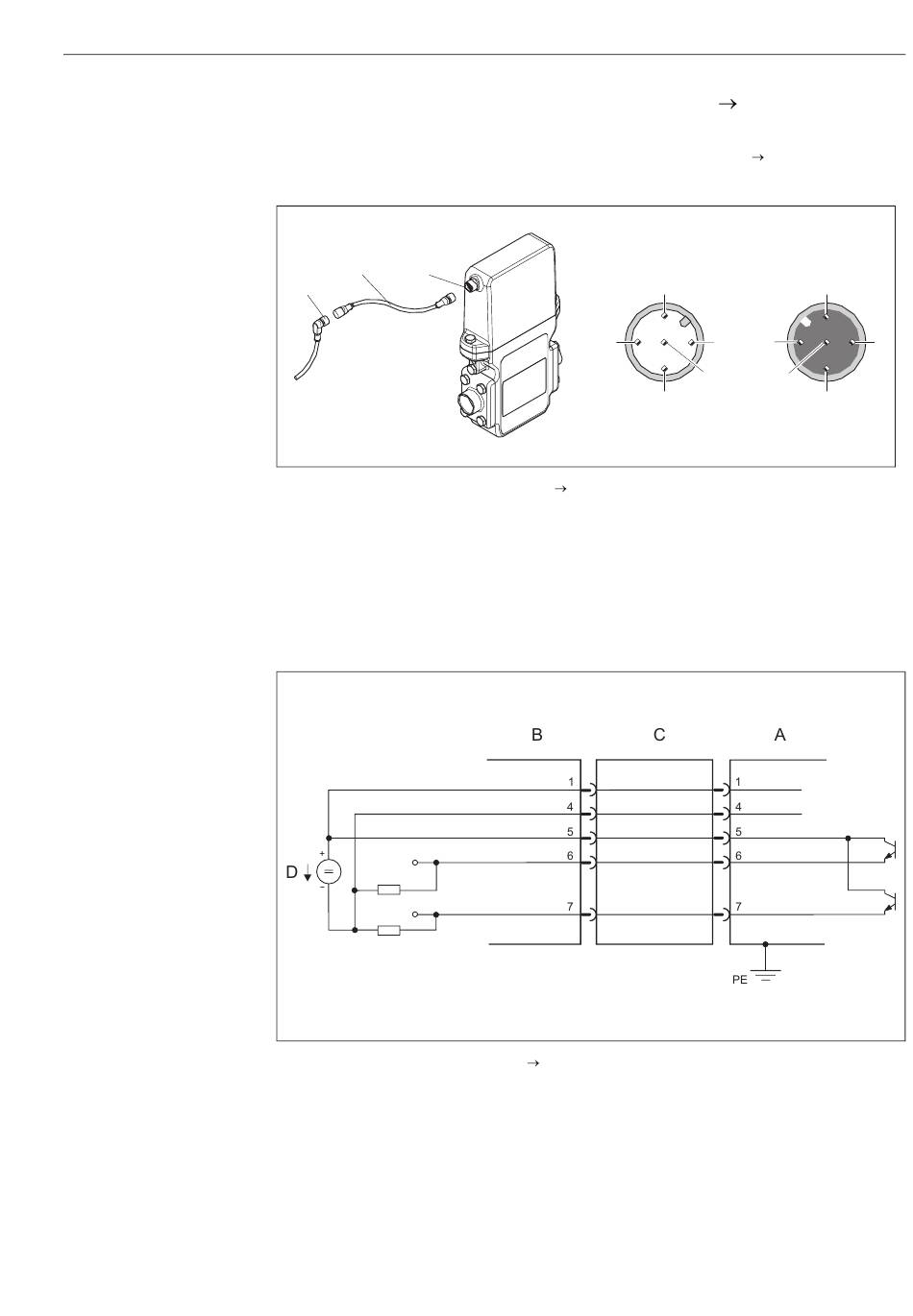

Fig. 14:
Raccordement avec adaptateur 8 broches
A
Connecteur sur l'appareil
B
Connecteur de câble
C
Adaptateur RSE5 (50107168)
1
(+), énergie auxiliaire (24VDC tension nominale (20...30 VDC), 6 W)
4
(–), énergie auxiliaire (24VDC tension nominale (20...30 VDC), 6 W)
5
(+), sortie impulsion, état (max. 30 V)
6
(–), sortie impulsion (max. 25 mA)
7
(–), sortie état (max. 25 mA)
Fig. 15:
Schéma de raccordement 8 broches
A
Connecteur sur l'appareil
B
Connecteur de câble
C
Adaptateur
D
Tension d'alimentation PELV ou SELV
1...7 Contacts dans le connecteur
C
5
6
7
4
5 broches
5 broches
Câblage
5 broches
5 broches) avec l'aide
B
5
RSE5
1
1
6
7
4
a0004804
a0004803
