Câblage
16
4.1.2
Raccordement avec adaptateur 8 broches
(énergie auxiliaire, sortie impulsion, sortie état)
Le raccordement électrique de l'appareil se fait (via un adaptateur 8 broches
d'un connecteur Lumberg (Type RSE8, M12x1).
C
A
B

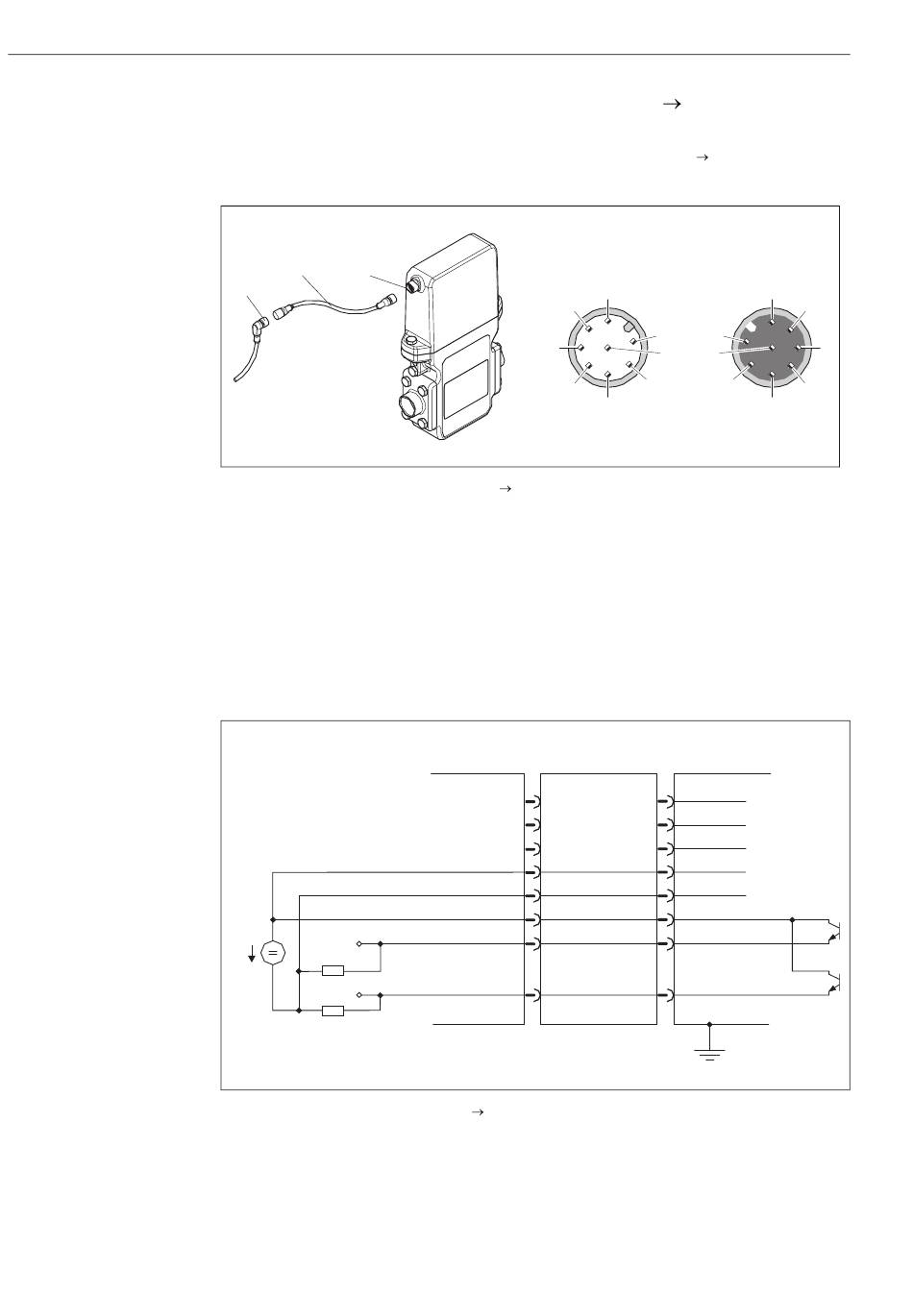

Fig. 12:
Raccordement avec adaptateur 8 broches
A
Connecteur sur l'appareil
B
Connecteur de câble
C
Adaptateur RSE8 (50107169)
1
(+), énergie auxiliaire (24VDC tension nominale (20...30 VDC), 6 W)
4
(–), énergie auxiliaire (24VDC tension nominale (20...30 VDC), 6 W)
5
(+), sortie impulsion, état (max. 30 V)
6
(–), sortie impulsion (max. 25 mA)
7
(–), sortie état (max. 25 mA)
2
non occupé
3
non occupé
8
non occupé
+
D
-
Fig. 13:
Schéma de raccordement 8 broches
A
Connecteur sur l'appareil
B
Connecteur de câble
C
Adaptateur
D
Tension d'alimentation PELV ou SELV
1...8 Contacts dans le connecteur
C
2
3
4
7
5
6
8 broches
B
C
2
2
3
3
8
8
1
4
5
6
7
8 broches
Dosimag
8 broches
8 broches) avec l'aide
B
2
RSE8
3
1
1
4
8
8
7
5
6
a0003834
A
1
4
5
6
7
PE
a0003835
