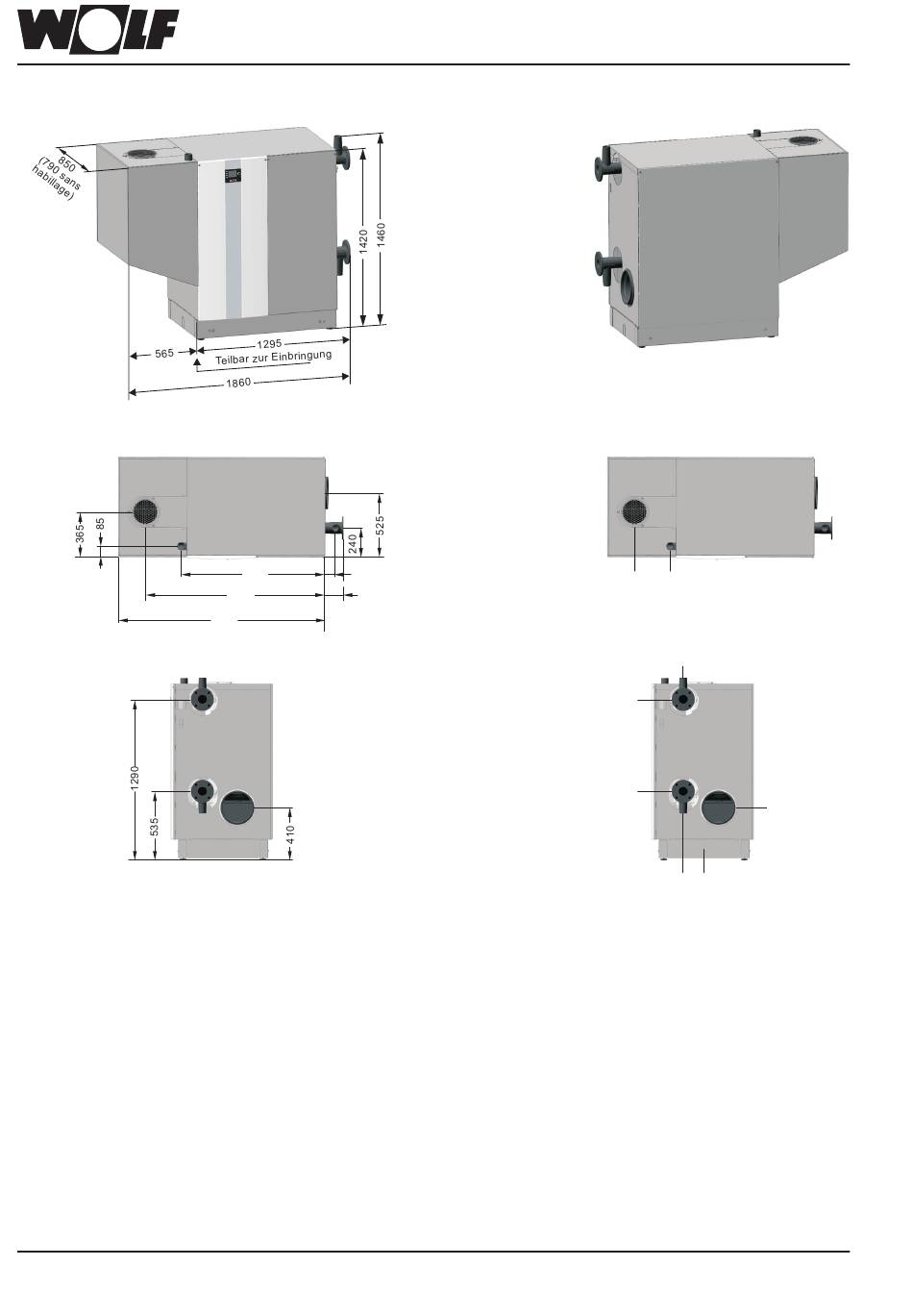

3. Dimensions MGK-2-390 - 630
1180
85
A
B
160
1480
1700
C
D
E
G
F H
A = tuyau d'air fourni DN 200
B = tuyau de gaz 2»
C = raccordement groupe de sécurité 2»
D = tuyau de départ DN 80
E = tuyau de retour DN 80
F = raccordement robinet de remplissage et vidange 2»
G = tube de fumées DN 250
H = manchon d'évacuation des condensats
8
3063728_201804
