Pays de destination, catégorie du gaz et pressions en amont
Pays de destination
DE
AT, BG, CH, CZ, DK, EE, ES, FI, GB, GR, HR,
IE, IS, IT, LT, LV, NO, PT, RO, RU, SE, SI, SK,
TR, RU, UA
LU
PL
BE
FR
HU
NL
* pour MGK-2-390 jusque -630
Si la pression en amont (pression d'écoulement du gaz) se situe hors de la plage indiquée, on ne peut effectuer aucun
Attention
réglage et l'appareil ne peut pas être mis en service.
Contrôler la pression de raccordement au gaz
(pression d'écoulement du gaz)
Les travaux aux composants transportant
du gaz ne peuvent être effectués que par
un installateur agréé. En cas de travaux
non conformes, du gaz peut s'échapper,
d'où danger d'explosion, d'asphyxie et
d'intoxication.
• Désactiver l'interrupteur de service de l'appareil
• Desserrer le bouchon fileté sur l'embout de mesure
de deux tours.
• Ouvrir lentement le robinet d'arrêt de gaz.
• Évacuer le gaz qui se dégage à travers un siphon
jusqu'à ce qu'il n'y ait plus d'air qui s'échappe.
• Raccorder le « + » d'un manomètre différentiel sur
la prise de mesure de pression. Le « - » reste à
l'atmosphère.
• Actionner l'interrupteur de service et faire tourner à
puissance maximale avec la fonction de ramonage.
Relever ensuite la pression en amont sur le
manomètre différentiel.
• Couper l'interrupteur de service. Fermer le robinet
d'arrêt de gaz
• Enlevez le manomètre différentiel et refermez
hermétiquement la prise de mesure avec le
bouchon fileté.
• Ouvrir le robinet d'arrêt de gaz
• Vérifier l'étanchéité aux gaz de la prise de mesure.
• Remonter le capot brûleur.
60
30. Contrôler la pression de raccordement
au gaz
Catégorie d'appareil
Gaz naturel
I2ELL
I2ELw
I2E(R)
I2Esi
I2HS
I2L, I2EK*
Pression en amont en mbar
Gaz naturel
Cons.
20
I2H 20
I2E 20
20
20/25
20/25
25
25

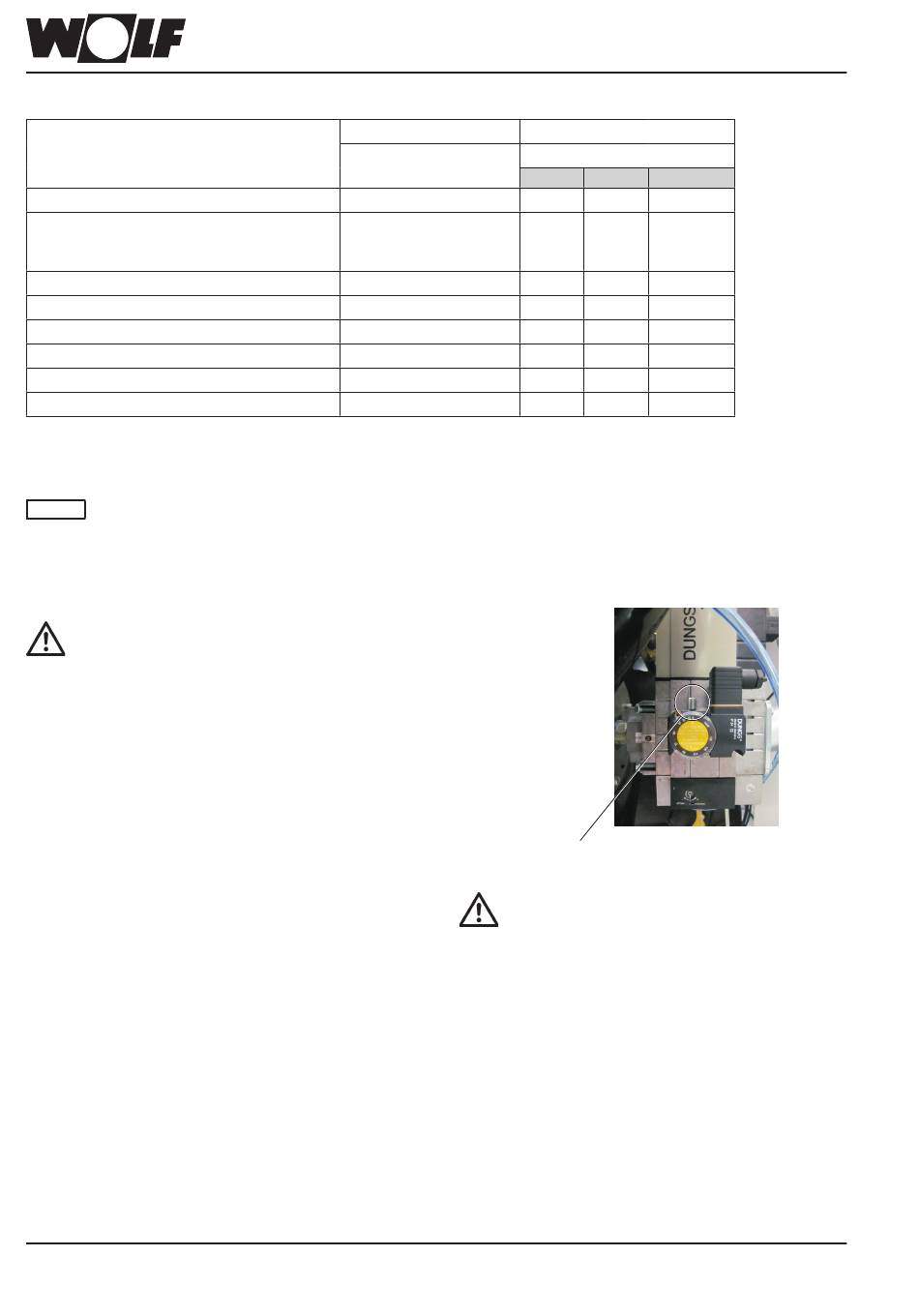

Prise de mesure de pression
Si toutes les vis ne sont pas serrées de
manière étanche, du gaz peut s'échapper,
d'où danger d'explosion, d'asphyxie et
d'intoxication.
min. max.
18 25
18 25
18 25
18 25
18 30
18 30
18 30
18 30
3063728_201804
