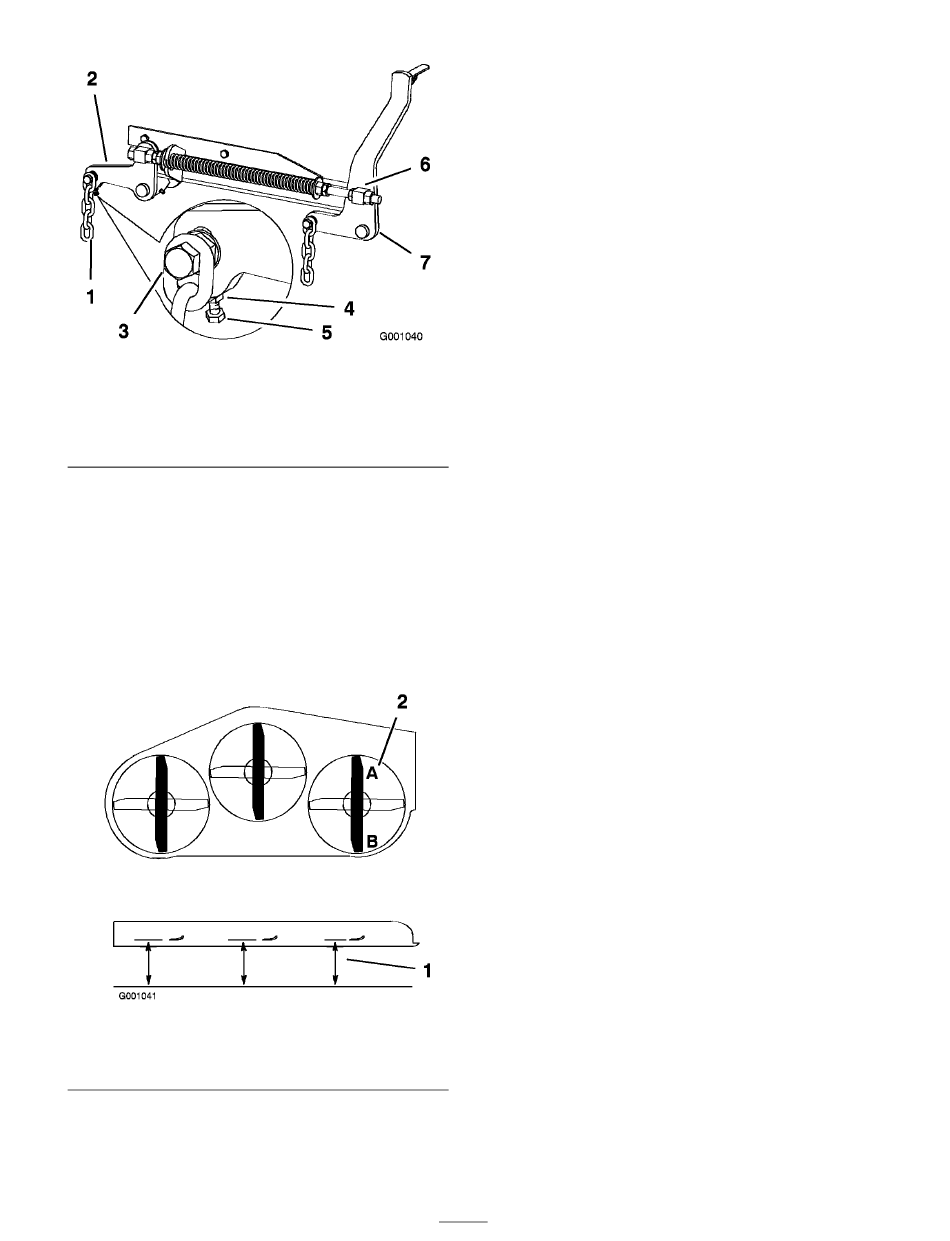

Figure 61
1. Chaîne arrière
2. Bras de support arrière
3. Boulon
4. Écrou de blocage
Réglage de l'inclinaison avant/arrière
du plateau de coupe
1. Tournez la lame droite dans le sens longitudinal
(Figure 62).
2. Mesurez la distance au point A entre la surface
plane et le tranchant de la pointe de la lame
droite (Figure 62).
Figure 62
1. Point de mesure entre la
lame et le sol plat
3. Notez cette mesure.
5. Boulon de réglage
6. Pivot avant
7. Bras de support avant
2. Mesurer aux points A et B
4. Mesurez la distance au point B entre la surface
plane et le tranchant de la pointe de la lame
droite (Figure 62).
5. Notez cette mesure.
6. La lame doit être plus basse de 6 à 10 mm au
point A qu'au point B (Figure 62). Si ce n'est
pas le cas, passez aux étapes suivantes.
Remarque: Les deux pivots avant doivent
être réglés de la même manière pour maintenir
une tension égale des chaînes.
7. Desserrez d'environ 13 mm les écrous de
blocage à l'avant des pivots avant gauche et
droit (Figure 61).
8. Réglez les écrous de relevage sur les côtés
gauche et droit de la machine de manière à
abaisser l'avant de 6 à 10 mm au point A par
rapport au point B à l'arrière (Figure 61).
9. Serrez les deux écrous de blocage contre le
pivot avant pour bloquer la hauteur.
10. Vérifiez que les chaînes sont tendues
uniformément et réglez-les de nouveau au
besoin.
Réglage du ressort de compression
1. Placez le levier de relevage du plateau de coupe
à la position de transport.
2. Vérifiez que les deux grandes rondelles sont
espacées de 28,2 cm pour les plateaux de coupe
de 52 pouces, et de 26,7 cm pour les plateaux
de coupe de 60 pouces (Figure 63).
3. Réglez cette distance en desserrant l'écrou
de blocage du ressort et en tournant l'écrou
devant chaque ressort (Figure 63).
Remarque: Tournez l'écrou dans le sens
horaire pour raccourcir le ressort, et dans le
sens inverse pour l'allonger.
4. Bloquez l'écrou en position en serrant l'écrou
de blocage du ressort (Figure 63).
