3.3 Raccordement aux bornes

Connexion au sélecteur conformément au schéma de connexion
fourni avec le changeur de prises.
Pour une fiabilité maximale des contacts du sélecteur, l'élévation de
température des conducteurs connectés au sélecteur doit être la plus
basse possible et ne peut en aucun cas dépasser de plus de 30 K
celle de l'huile.
MISE EN GARDE
Toutes les bornes doivent être raccordées à des
conducteurs ou des connexions.
S'il existe des connexions entre conducteurs parallèles depuis le
sectionneur du bornier du sélecteur, les conducteurs parallèles de
l'élément actif du transformateur doivent également être connectés
aux bornes du sélecteur de prises (pour éviter que du courant ne
circule dans les contacts du sélecteur de prises, voir Fig. 27).
Si la tension de tenue au choc à la terre dépasse 380 kV, isoler les
connexions sur le sélecteur de prises en les entourant de papier
isolant sur une épaisseur de 3 mm (voir Fig. 9). Le papier doit être de
la même qualité que celui utilisé pour l'isolation des conducteurs sur
la partie active du transformateur.

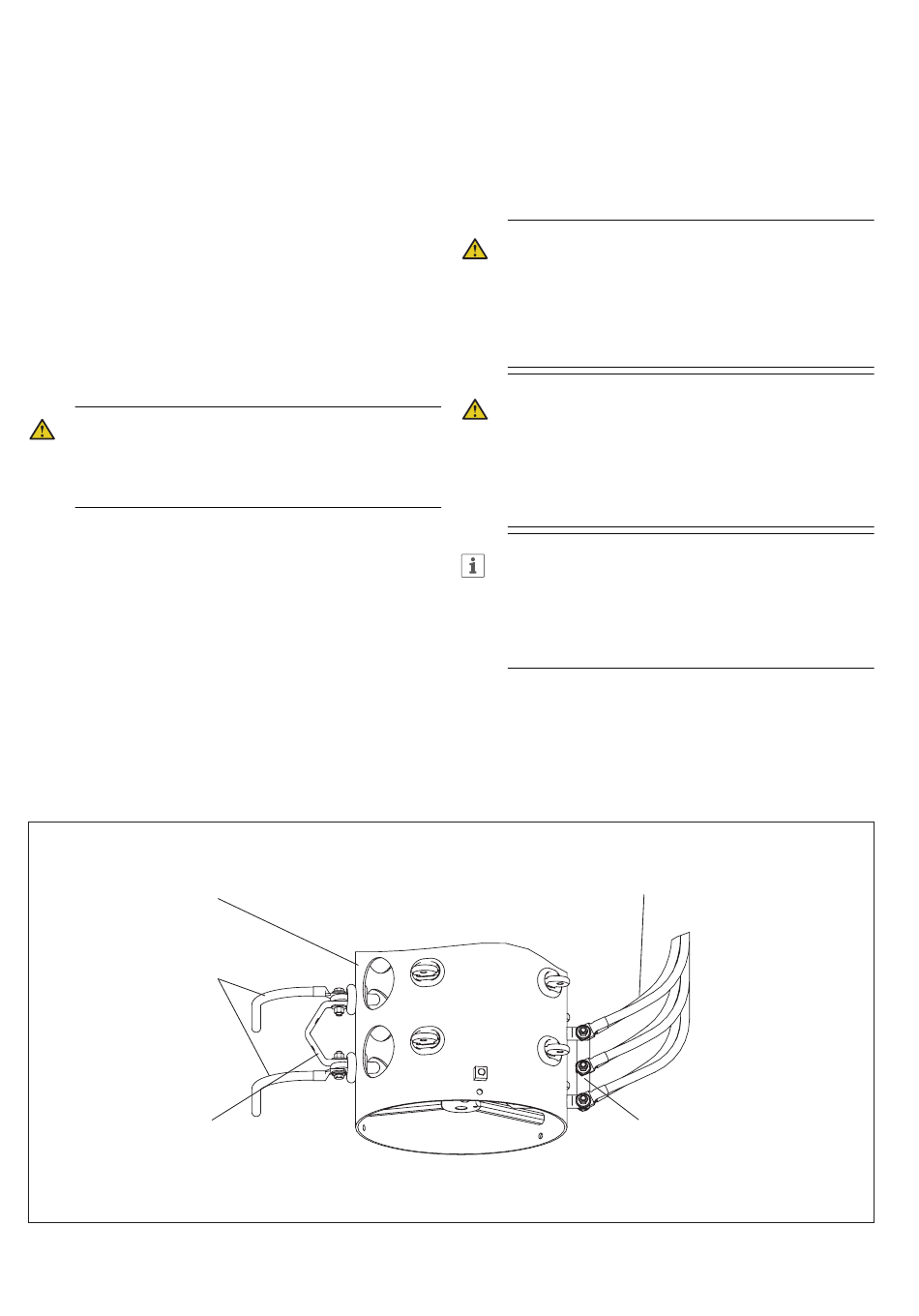

Sélecteur de prises
Conducteurs
provenant de la
partie active du
transformateur
Connexion
Fig. 24.
28 Guide d'installation et de mise en service UCG/VUCG | 1ZSC000562-AAY fr, rév. 1
MISE EN GARDE
Établir les connexions avec soin pour éviter qu'elles ne se
relâchent et se déconnectent. Les conducteurs ne doivent
exercer aucune contrainte mécanique sur le bornier du
sélecteur. Les conducteurs doivent être incurvés pour
permettre l'expansion. Voir Fig. 25.
ATTENTION
Il est recommandé de respecter une distance minimale
de 50 mm entre les cylindres ou les barres du sélecteur
de prises et des conducteurs. Il incombe au fabricant
du transformateur de prévoir des distances d'isolation
suffisantes.
En cas de montage par la culasse, des supports (blocs
de bois, etc.) sont insérés entre la culasse et la bride
inférieure du boîtier du sectionneur (voir Fig. 27) afin que les
conducteurs soient montés à une hauteur correcte. Retirer
les blocs de bois avant de monter le changeur de prises sur
le couvercle du transformateur.
Conducteurs en provenance
du sectionneur
Connexion
