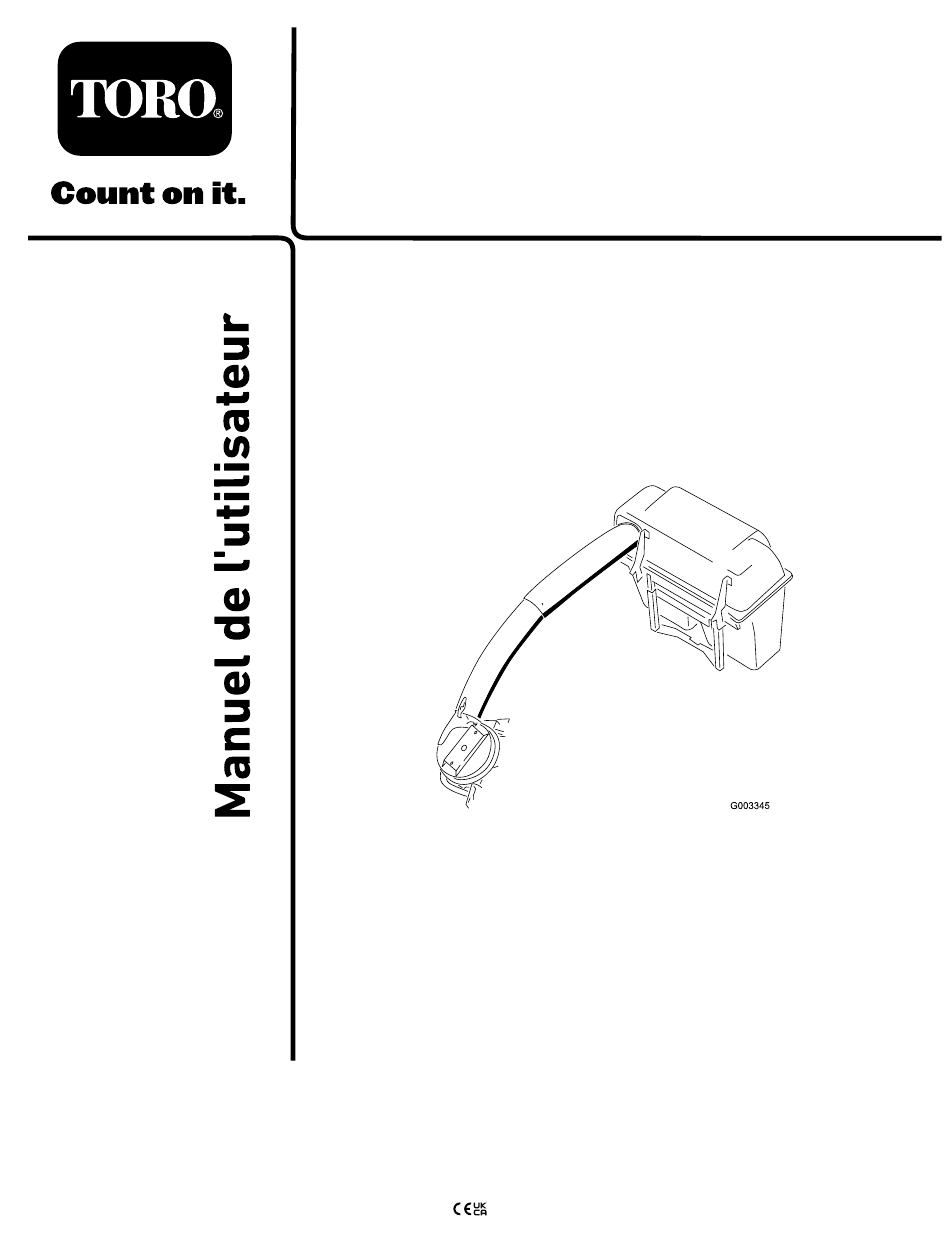

- Page 1 Form No. 3443-715 Rev C Kit de ramassage Tondeuse autoportée Z Master ® série 4000 N° de modèle 78463—N° de série 400000000 et suivants *3443-715* Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
- Page 2 Pour obtenir des prestations de service, des pièces d'origine Toro ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un concessionnaire-réparateur agréé...
- Page 3 Ce manuel utilise deux termes pour faire passer des renseignements essentiels. Important, pour attirer l'attention sur des renseignements mécaniques spécifiques et Remarque, pour insister sur des renseignements d'ordre général méritant une attention particulière. Le symbole de sécurité (Figure 3) qui figure à la fois dans ce manuel et sur la machine sert à...
-
Page 4: Table Des Matières
Table des matières Sécurité • Sécurité ..............4 Familiarisez-vous avec le maniement correct du Autocollants de sécurité et d'instruction ....6 matériel, les commandes et les symboles de Mise en service ............8 sécurité. 1 Préparation de la machine ......10 •... - Page 5 • Ne laissez pas d'herbe dans le bac à herbe pendant des périodes prolongées. • Les éléments du bac à herbe peuvent s'user, se détériorer ou être endommagés, et risquent ainsi de vous exposer aux pièces mobiles ou de projeter des objets. Contrôlez fréquemment l'état de ces éléments et remplacez-les au besoin par des pièces recommandées par le constructeur.
-
Page 6: Autocollants De Sécurité Et D'instruction
Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. decal133-8061 133-8061 decal126-9451 126-9451 1. Risque de projection d'objets – N'utilisez pas le ventilateur sans avoir auparavant monté... - Page 7 decal106-5517 106-5517 1. Attention – ne touchez pas la surface chaude. decal126-9595 126-9595 1. Indicateur de rotation 2. Danger – Turbine/lames en rotation – n'approchez pas les mains des pièces mobiles. Gardez toujours tous les dispositifs de sécurité en place et en bon état. Ne passez pas les mains dans le ventilateur, tant que l'indicateur de rotation n'est pas arrêté.
-
Page 8: Mise En Service
Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation – Aucune pièce requise Préparation de la machine. Boulon à épaulement Installation du boulon à épaulement du Rondelle ondulée pivot du ROPS. - Page 9 Procédure Description Qté Utilisation Ventilateur Axe de pivot Montage du ventilateur. Goupille cylindrique Protège-courroie de ventilateur Pose de la courroie de ventilateur, du ressort et du protège-courroie de Bouton du protège-courroie ventilateur. Tube supérieur Tube inférieur Boulon (nº 10 x ¾") Montage des tubes d'éjection.
-
Page 10: Préparation De La Machine
Préparation de la machine Aucune pièce requise Procédure Garez la machine sur une surface plane et horizontale. Amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT Serrez le frein de stationnement. Coupez le moteur et enlevez la clé. g037289 Figure 4 Installation des boulons... -
Page 11: Montage Des Masses
Montage des masses Montage des supports et des pattes de support du Pièces nécessaires pour cette opération: système de ramassage Masse Boulon de carrosserie (⅜" x 1") Pièces nécessaires pour cette opération: Écrou à embase (⅜") Support inférieur Support supérieur Procédure Patte supérieure gauche Fixez la masse au bras pivotant à... - Page 12 g341516 Figure 9 1. Protection arrière gauche 5. Boulon à embase g341518 (⅜" x 1¼") Figure 7 6. Patte supérieure gauche 2. Écrou à embase (5/16") 3. Boulon à embase 1. Écrou à embase (5/16") 3. Contre-écrou (⅜") 7. Rondelle plate (5/16"...
-
Page 13: Montage Du Cadre Du Système De Ramassage
Insérez la goupille de verrouillage dans le cadre du système de ramassage et le renfort transversal (Figure 12). Remarque: Vous devrez éventuellement Montage du cadre du desserrer les fixations pour aligner la goupille de blocage sur le trou. système de ramassage Pièces nécessaires pour cette opération: Support de bac Goupille de verrouillage... -
Page 14: Montage Des Bacs
Montage des bacs Montage de la protection d'attelage Pièces nécessaires pour cette opération: Bacs Pièces nécessaires pour cette opération: Protection d'attelage Procédure Accrochez le bac au cadre du système de Procédure ramassage (Figure 13). Appliquez du lubrifiant sur l'embout de la protection d'attelage. -
Page 15: Dépose Du Protège-Courroie Existant, Du Support Et De La Goulotte D'éjection
Dépose du protège- courroie existant, du support et de la goulotte d'éjection g038093 Figure 16 Aucune pièce requise 1. Support du protège- 3. Écrous à embase courroie droit Procédure 2. Rondelles – uniquement sur les plateaux de coupe Remarque: de 152 cm Nettoyez la surface autour du protège-courroie avant de le déposer. -
Page 16: Installation Du Kit Ce
Installation du kit CE Pose de la poulie de ventilateur et du support du Machines pour la CE seulement protège-courroie Pièces nécessaires pour cette opération: Pièces nécessaires pour cette opération: Kit CE Poulie de ventilateur Support de poulie Procédure Contre-écrou (⅜") Les machines utilisées dans la CE nécessitent Support du protège-courroie d'installer le kit CE ;... - Page 17 Utilisez une clé (1½") pour immobiliser l'axe de pivot quand vous retirez l'écrou hexagonal (¾") et la rondelle de l'axe (Figure 19). Remarque: Conservez l'écrou hexagonal (¾") et la rondelle. g341576 Figure 19 3. Axe de pivot droit 1. Écrou hexagonal (¾") g334846 2.
- Page 18 Serrez le boulon de la lame à un couple de 75 à 81 N·m. Chaussez la courroie du plateau de coupe sur la poulie inférieure de la double poulie (Figure 21). g341575 Figure 21 1. Poulie inférieure 2. Courroie d'entraînement du plateau de coupe Fixez le support du protège-courroie sur le g341574...
- Page 19 Chaussez la courroie du plateau de coupe sur la poulie de tension rappelée par ressort (Figure 18).
-
Page 20: Pose Du Déflecteur
Pose du déflecteur Pièces nécessaires pour cette opération: Déflecteur Boulon de carrosserie (5/16" x ⅞") Écrou à embase (5/16") Boulon de carrosserie (⅜" x ⅞") Écrou à embase (⅜") Procédure Retirez les 2 écrous à embase (⅜") et les 2 boulons de carrosserie (⅜"... -
Page 21: Montage Du Ventilateur
Montage du ventilateur Pièces nécessaires pour cette opération: Ventilateur Axe de pivot Goupille cylindrique Procédure Vérifiez que l'axe de pivot est fixé au bon emplacement sur le ventilateur (Figure 25 Figure 26). g341589 Figure 26 • Sur les plateaux de coupe de 122 cm ou 132 cm, 1. -
Page 22: Pose De La Courroie De Ventilateur, Du Ressort Et Du Protège-Courroie De Ventilateur
Déplacez la goupille de verrouillage de la position verrouillée à la position déverrouillée (Figure 28). Pose de la courroie de ventilateur, du ressort et du protège-courroie de ventilateur Pièces nécessaires pour cette opération: Protège-courroie de ventilateur Bouton du protège-courroie Procédure Chaussez la courroie du ventilateur sur la poulie d'entraînement, comme montré... - Page 23 g341601 Figure 31 1. Bouton du protège- 2. Protège-courroie de courroie ventilateur g018371 Figure 30 Montage du ressort de tension et alignement de la courroie 1. Ventilateur 6. Ressort 2. Goupille de verrouillage 7. Tenon de ressort de poulie (position verrouillée) de tension 3.
-
Page 24: Montage Des Tubes D'éjection
Remarque: Le joint de trémie doit dépasser à l'extérieur du capot du système de ramassage. Montage des tubes d'éjection Pièces nécessaires pour cette opération: Tube supérieur Tube inférieur Boulon (nº 10 x ¾") Contre-écrou (nº 10) g007027 Rondelle (7/32") Figure 33 1. - Page 25 Remarque: Un verrou est prévu sur le haut et (7/32" de diamètre) à l'endroit où les tubes le bas du carter de ventilateur. supérieur et central se rejoignent (Figure 36). g003449 g037981 Figure 35 Figure 36 1. Ventilateur 3. Verrou (double bac illustré) 1.
-
Page 26: Réglage Du Frein De Stationnement
Réunissez les tubes supérieur et inférieur avec 3 boulons (nº 10 x ¾"), rondelles plates et contre-écrous, comme montré à la Figure Contrôle de la pression des pneus Modèles à pneus seulement Aucune pièce requise Procédure Augmentez la pression de gonflage des pneus pour compenser le poids supplémentaire. -
Page 27: Utilisation
Utilisation ATTENTION Si le déflecteur d'herbe, les tubes du système Remarque: Les côtés gauche et droit de la machine de ramassage ou le système de ramassage au sont déterminés d'après la position d'utilisation complet ne sont pas en place, vous-même ou normale. -
Page 28: Élimination Des Obstructions Dans Le Système De Ramassage
verrouillage au point mort, coupez le moteur, Élimination des enlevez la clé de contact, serrez le frein de obstructions dans le stationnement et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter le système de ramassage siège. Déverrouillez le verrou du système de ramassage. -
Page 29: Retrait Du Système De Ramassage
Retrait du système de Conseils d'utilisation ramassage Conseils de ramassage ATTENTION Ne pas oublier les dimensions Les composants autour du moteur sont très chauds si la machine vient de fonctionner. N'oubliez pas que la machine est plus longue et plus large quand cet accessoire est en place. - Page 30 PRUDENCE À mesure que le système de ramassage se remplit, la charge augmente à l'arrière de la machine. Les arrêts et démarrages brusques sur pente, peuvent vous faire perdre le contrôle de la direction ou faire basculer la machine. • Ne vous arrêtez pas et ne démarrez pas brusquement en montant ou en descendant les pentes.
-
Page 31: Entretien
Entretien Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien • Contrôlez la courroie du ventilateur. Après les 8 premières • Contrôlez le système de ramassage. heures de fonctionnement Après les 10 premières •... -
Page 32: Contrôle Du Système De Ramassage
Nettoyez les débris éventuellement accumulés Veillez à bien débarrasser toutes les pièces de sur la grille. l'herbe agglomérée. Fermez le capot du système de ramassage. Après avoir lavé toutes les pièces, laissez-les complètement sécher. Contrôle du système de Remarque: Une fois toutes les pièces remises en place, démarrez le moteur et laissez-le tourner ramassage pendant environ 1 minute pour aider au séchage. -
Page 33: Contrôle De La Courroie Du Ventilateur
Contrôle de la courroie du Montez le ressort comme montré à la Figure ventilateur Périodicité des entretiens: Après les 8 premières heures de fonctionnement Toutes les 25 heures Vérifiez si les courroies sont fissurées, présentent des bords effilochés, des traces de brûlures ou d'autres dommages. -
Page 34: Contrôle Du Système De Ramassage
« haute levée » assurent les meilleures 4. Ressort performances de ramassage. La lame Toro Atomic est recommandée pour le Utilisez le boulon et l'écrou pour fixer le ramassage des feuilles sèches. Dans des conditions déflecteur d'herbe au plateau de coupe (Figure sèches et poussiéreuses, les lames «... -
Page 35: Remisage
Remisage Visez le système de ramassage ; voir Vider les bacs à herbe (page 27). Vérifiez l'état du système de ramassage. Vérifiez que les bacs sont vides et parfaitement secs. Contrôlez l'état de la courroie (usure/fissures) ; voir Contrôle de la courroie du ventilateur (page 33). -
Page 36: Dépistage Des Défauts
Dépistage des défauts Problème Cause possible Mesure corrective Vibrations anormales. 1. Lame(s) faussée(s) ou 1. Remplacez la ou les lames. déséquilibrée(s). 2. Le boulon de fixation de la lame est 2. Serrez le boulon de fixation de la lame. desserré. 3. - Page 37 Remarques:...
- Page 38 Remarques:...
- Page 39 Bien que l'exposition avec les produits Toro puisse être négligeable ou parfaitement dans les limites « sans aucun risque significatif », par mesure de précaution, Toro a décidé de fournir les avertissements de la Proposition 65. De plus, en l'absence de ces avertissements, la société...
