REMKO KWT
Installation

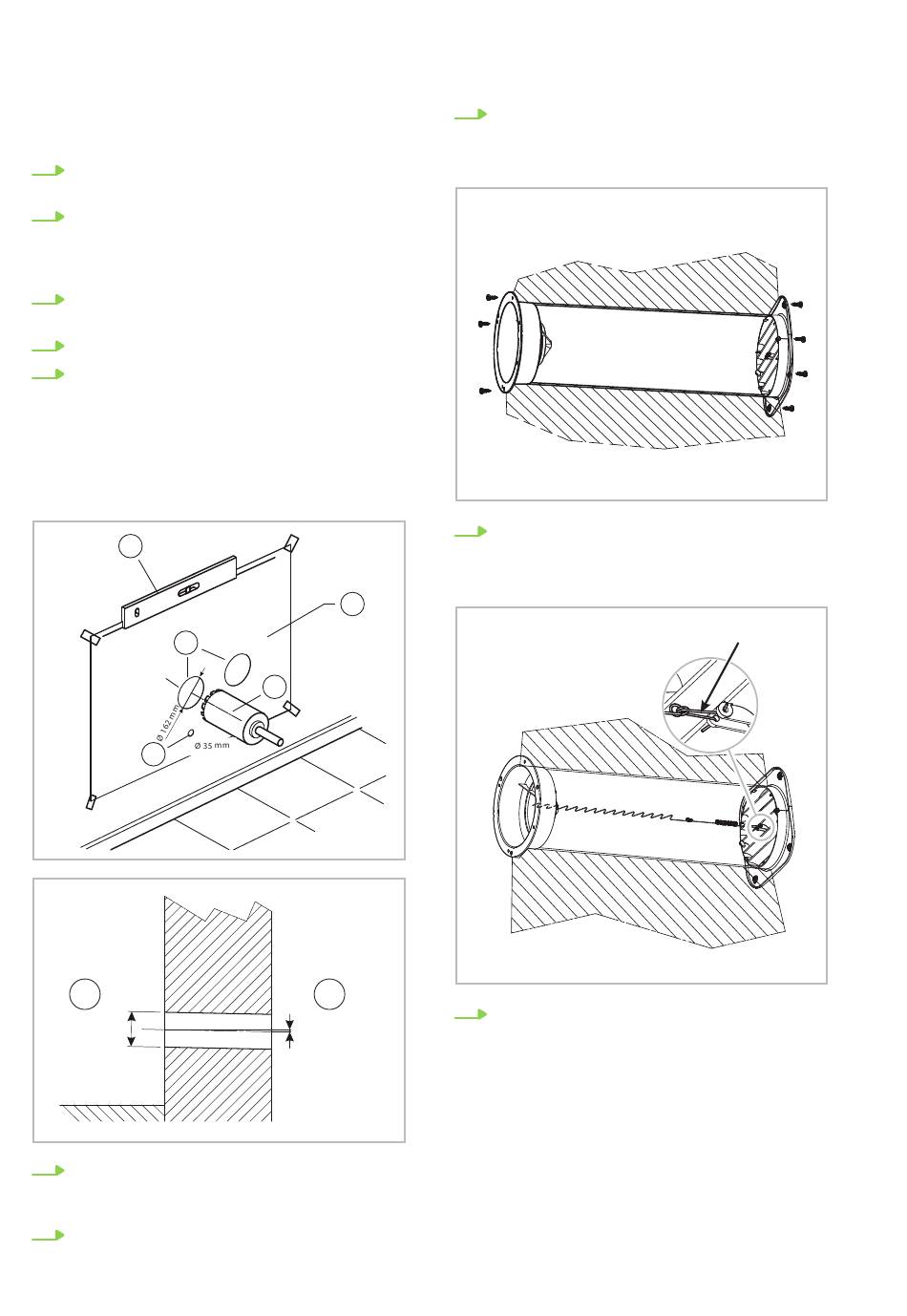

Pour l'installation, procédez comme suit :
1.
Découpez les trous nécessaires dans le
gabarit de montage.
2.
Fixez le gabarit de montage [1] au mur.
Veillez à bien l'orienter à niveau [A] (pour le
schéma détaillé du gabarit de montage, voir
Voir la Fig. 13).
3.
Tracez les carottages et les points de fixation
requis pour le rail de montage.
4.
Retirez le gabarit de montage.
5.
Avec une carotteuse [2] adapté, percez dans
le mur [3] deux trous de 162 mm de diamètre
pour l'air entrant et l'air sortant (le préper-
çage doit faire 5-10 mm [3a]. Un troisième
trou pour le tuyau à condensat doit égale-
ment être percé (dans ce cas, le diamètre
doit être de 35 mm [4]). Percez les trous pour
la fixation du rail de montage.
A
3
4
3
Ø 162 mm
6.
Découpez le tuyau en plastique fourni à la
longueur adaptée. Il ne doit pas faire 70 mm
de moins que l'épaisseur mesurée du mur.
7.
Installez le tuyau raccourci dans le mur.
16
1
2
3a
Ø 5-10 mm
8.
Installez les tubulures intérieures fournies et
les caches extérieurs (les lamelles de sortie
d'air doivent être dirigées vers le sol). Fixez-
les avec les vis fournies.
9.
S'il est impossible de fixer les caches exté-
rieurs à la façade avec les vis, utilisez les
ressorts fournis en raccordant le cache exté-
rieur avec la tubulure interne.
10.
Si l'épaisseur du mur fait moins de 10 cm,
vissez directement la tubulure interne à l'ap-
pareil. Retirez les joints [5] avant la fixation et
réinstallez-les après pour diriger les tubu-
lures de raccordement vers le mur.
