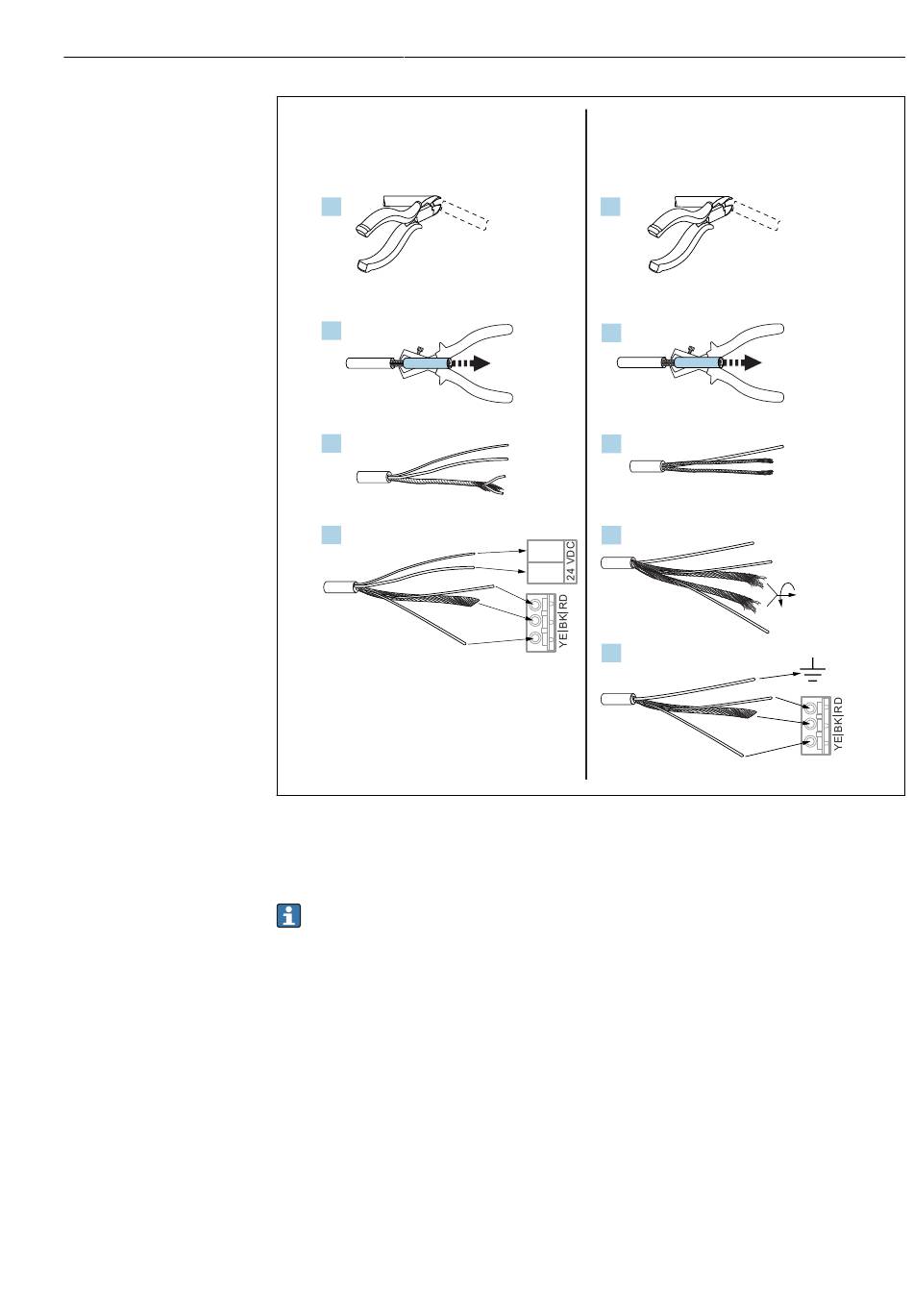

 29 Raccourcissement du câble de capteur
A Capteurs FDU90/91/92
B Capteurs FDU91F/93/95
Les fils "BU" (bleu) et "BN" (brun) sont uniquement prévus sur les capteurs dotés d' u n
chauffage.
6.3.6 Borne de synchronisation
Utilisation des fichiers GSD
La borne de synchronisation doit être utilisée si les câbles de capteur de plusieurs
transmetteurs sont posés en parallèle. En raison de la synchronisation, un transmetteur ne
peut pas recevoir de signaux pendant qu' u n autre transmetteur émet des signaux. Cela
évite que les signaux de transmission et de réception ne s' i nfluencent mutuellement.
Nombre de transmetteurs pouvant être synchronisés
• 20 (dans le cas des FMU90/FMU95)
• 10 (si synchronisation des FMU90/FMU95 avec le FMU86x)
1.
2.
3.
4.
BN
BN (+)
BU (-)
RD
5.
Raccordement électrique
B
FDU91F/93/95
GNYE
GNYE
RD
YE
A0035285
