4-1-2. Entrée CA / Sortie CA

Bornier d'entrée CA
Sur le SR-1600 Plus, la borne d'entrée CA est située sur le panneau arrière
pour les connexions CA (L / N / PE). Le SR-1600 Plus supporte les
connexions parallèles internes côté entrée CA.

Bornier de sortie
La borne de sortie CA est également située sur le panneau arrière du
SR-1600 Plus, pour les connexions L / N / PE.
4-1-3. Contacts secs et commande déportée

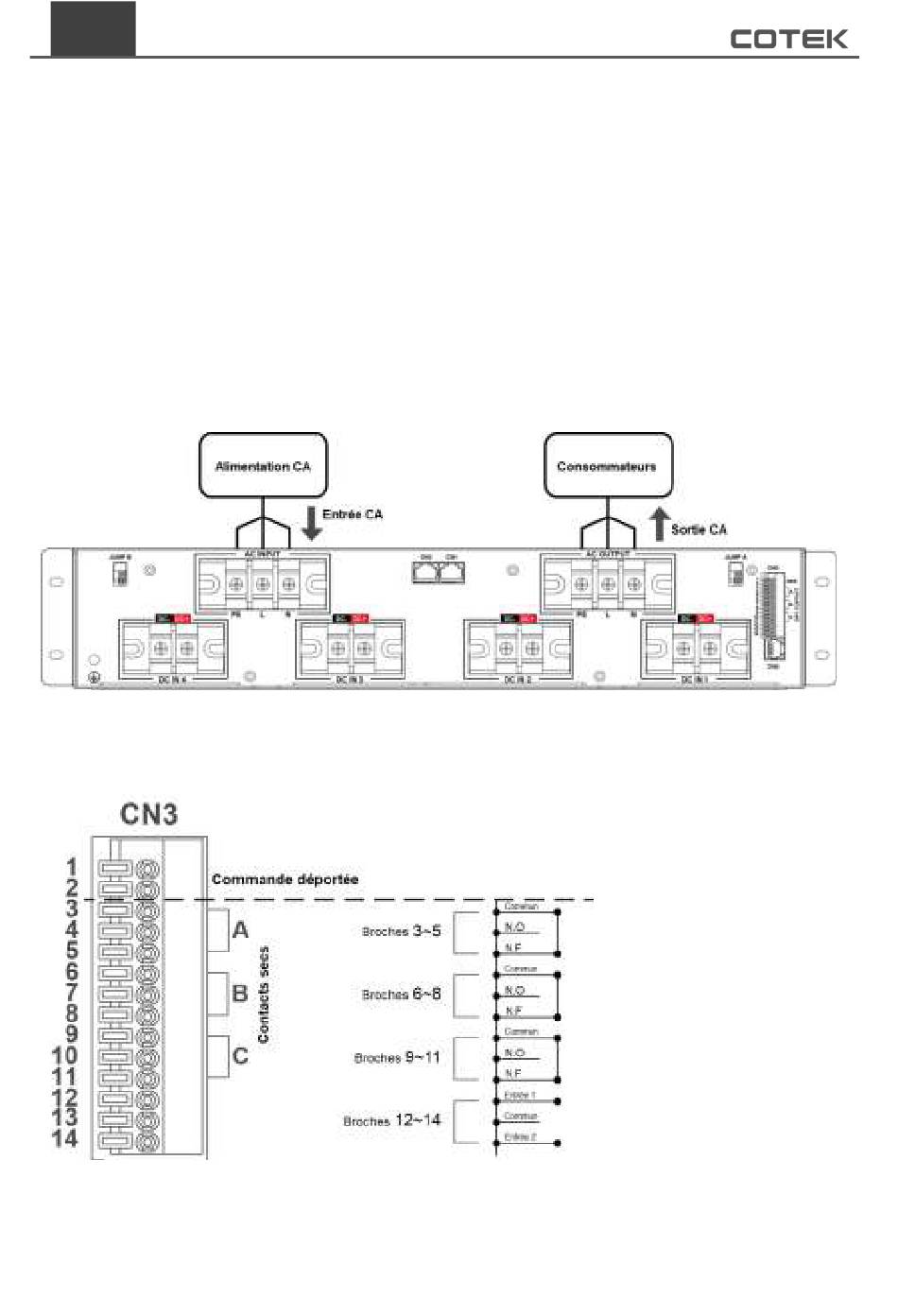

Sché ma 6 – Affectation des broches des contacts secs sur connecteur CN3
④⑦
④
⑦
Sché ma 5 – Connexions CA
⑨
