Mise en service
22
1
2
3
4
5

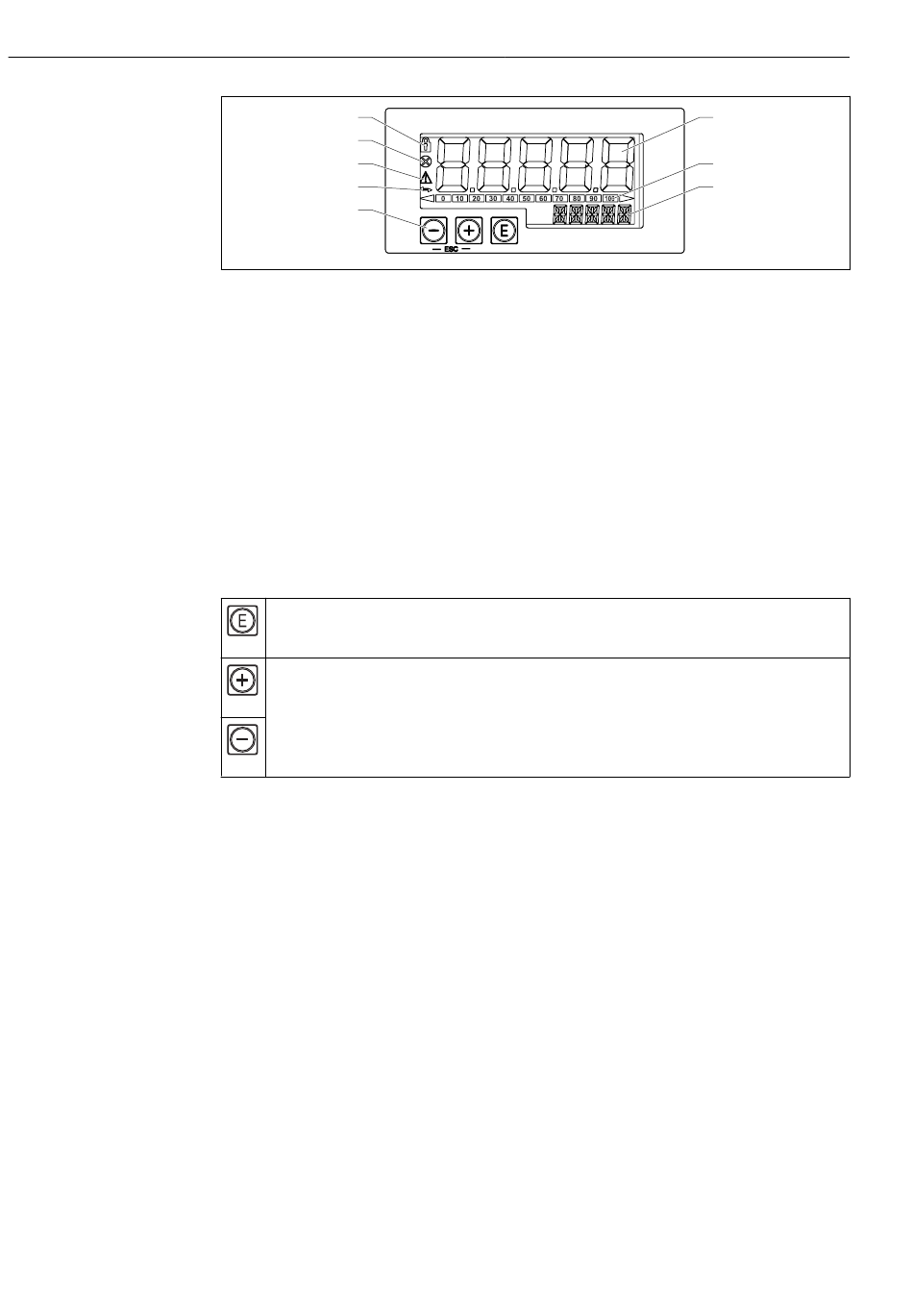

 14 Eléments d' a ffichage et de configuration de l' a fficheur de process
1 Menu de configuration verrouillé
2 Erreur
3 Avertissement
4 Communication HART activée
5 Touches de programmation "-", "+", "E"
6 Affichage 14 segments pour unité/TAG
7 Bargraph avec repères pour dépassement de gamme par excès ou par défaut
8 Affichage 7 segments à 5 digits pour la valeur mesurée, hauteur des caractères 17 mm (0,67 in)
La configuration s' e ffectue à l' a ide des trois touches de programmation sur la face avant du
boîtier.
Il est possible de verrouiller la configuration de l' a ppareil au moyen d' u n code utilisateur de
4 caractères. Si la configuration est verrouillée, le symbole d' u n cadenas apparaît sur
l' a ffichage lorsqu' u n paramètre de configuration est sélectionné.
Touche Entrée ; accéder au menu de configuration, confirmer la sélection/le réglage des paramètres
dans le menu de configuration
A0017716
Sélectionner et régler/modifier des valeurs dans le menu de configuration ; appuyer sur - et +
simultanément permet de retourner au niveau de menu supérieur. sans sauvegarder la valeur réglée.
A0017715
A0017714
9.4.1 Matrice de programmation du RIA15
En mode HART, le RIA15 avec l' o ption "Analyse" peut être utilisé pour la configuration de
base du Liquiline CM82.
Les gammes de mesure dépendent du capteur raccordé et figurent dans la documentation
correspondante du capteur.
Affichage local des valeurs mesurées et configuration de base du CM82
Le RIA15 peut être utilisé comme afficheur local des valeurs mesurées ainsi que pour la
configuration de base du Liquiline CM82 via HART®.
Les valeurs suivantes sont délivrées ici : Sortie numérique (HART®) : valeur mesurée et
unité dépendent du capteur raccordé
PV : Valeur principale configurée (paramètre CMAIN)
SV : Température (capteur)
TV : Dépend du paramètre du transmetteur raccordé + type de capteur
