Walchem WebMaster ONE Mode D'emploi page 25

Code de
R1
tension
0 ou 4 SEC
1 ou 6 ALILMENTE
2 ou 5 ALILMENTE
3 ou 7 SEC
LES CONTACTS SECS SONT INTITULES « COM » AU LIEU DE « NC ».

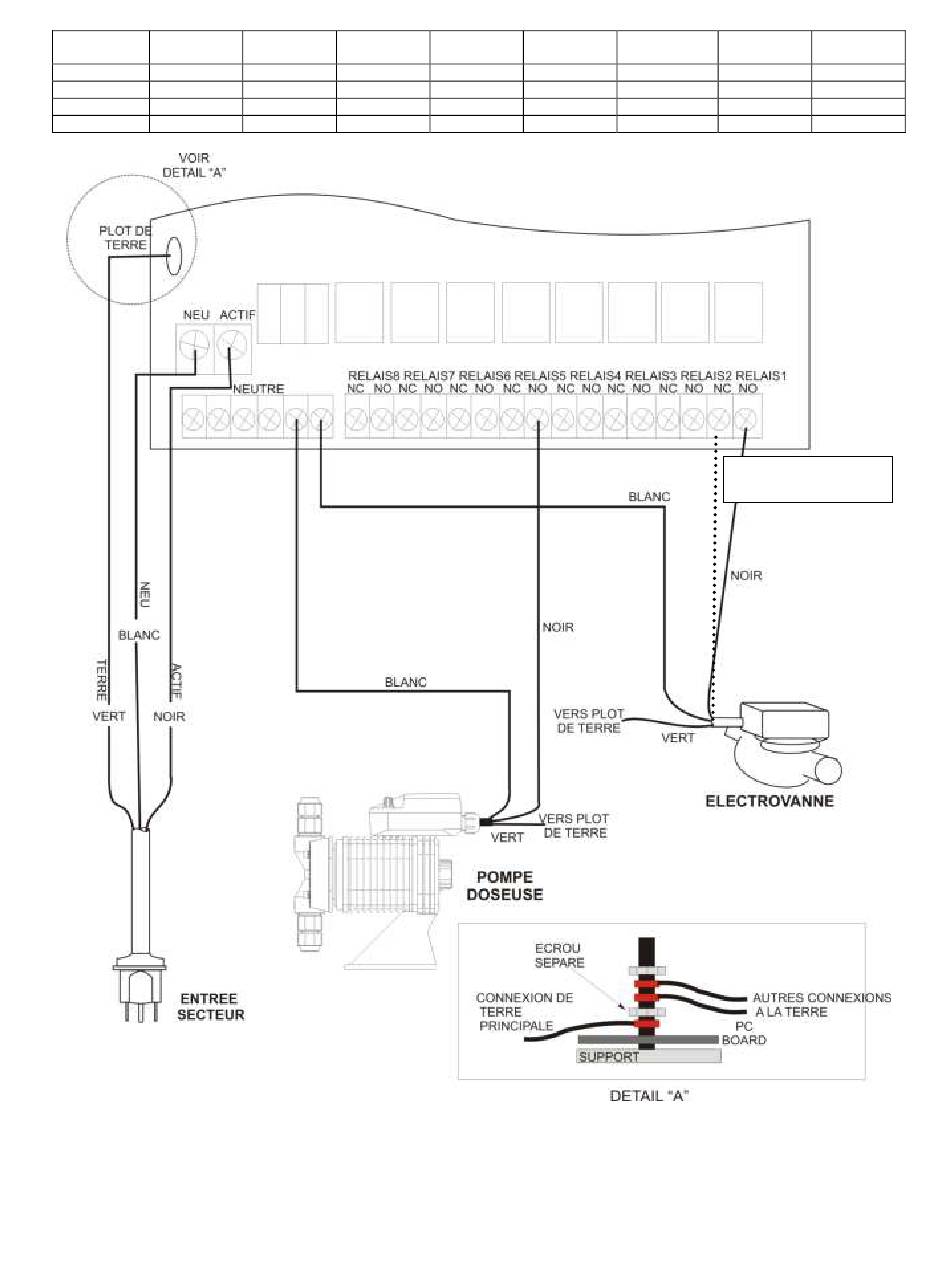

Figure 4: Schéma de câblage de l'entrée d'alimentation secteur et des sorties relais
R2 R3
SEC SEC
ALILMENTE ALILMENTE ALILMENTE
ALILMENTE ALILMENTE ALILMENTE
ALILMENTE SEC
Important: Le raccordement à la masse de l'alimentation
secteur doit être fixé au moyen d'un écrou.
R4 R5
SEC SEC
ALILMENTE
ALILMENTE
ALILMENTE SEC
21
R6 R7
SEC SEC
ALILMENTE ALILMENTE
ALILMENTE ALILMENTE
ALILMENTE SEC
En cas d'utilisation d'un
clapet à bille motorisé
R8
SEC
SEC
ALILMENTE
ALILMENTE
