3.5
Installation électrique
Les unités de contrôle série WebMasterONE nécessitent les tensions suivantes :
100 –120/200-240 V CA ± 10%, 50/60 Hz, 12 ampères maximum
L'unité de contrôle doit être raccordée à son propre disjoncteur de 15 ampères, situé à proximité,
pour couper l'alimentation en cas de nécessité.
D'origine, votre unité de contrôle est précâblée en usine ou est prête à être câblée. Selon les
options que vous avez choisies, vous devrez peut-être câbler certains ou tous les dispositifs
d'entrée/sortie. Les Figures 4 à 8 illustrent les schémas de câblage.
Les charges de sortie peuvent être raccordées à
des connexions en tire-bouchon (125 V précâblées) ou des
connexions de bloc de jonction (câblées). Le courant de sortie
total ne peut pas être supérieur à 11 ampères. Les relais de sortie
sont connectés dans deux banques de relais, protégées chacune
par des fusibles de 6,3 ampères.

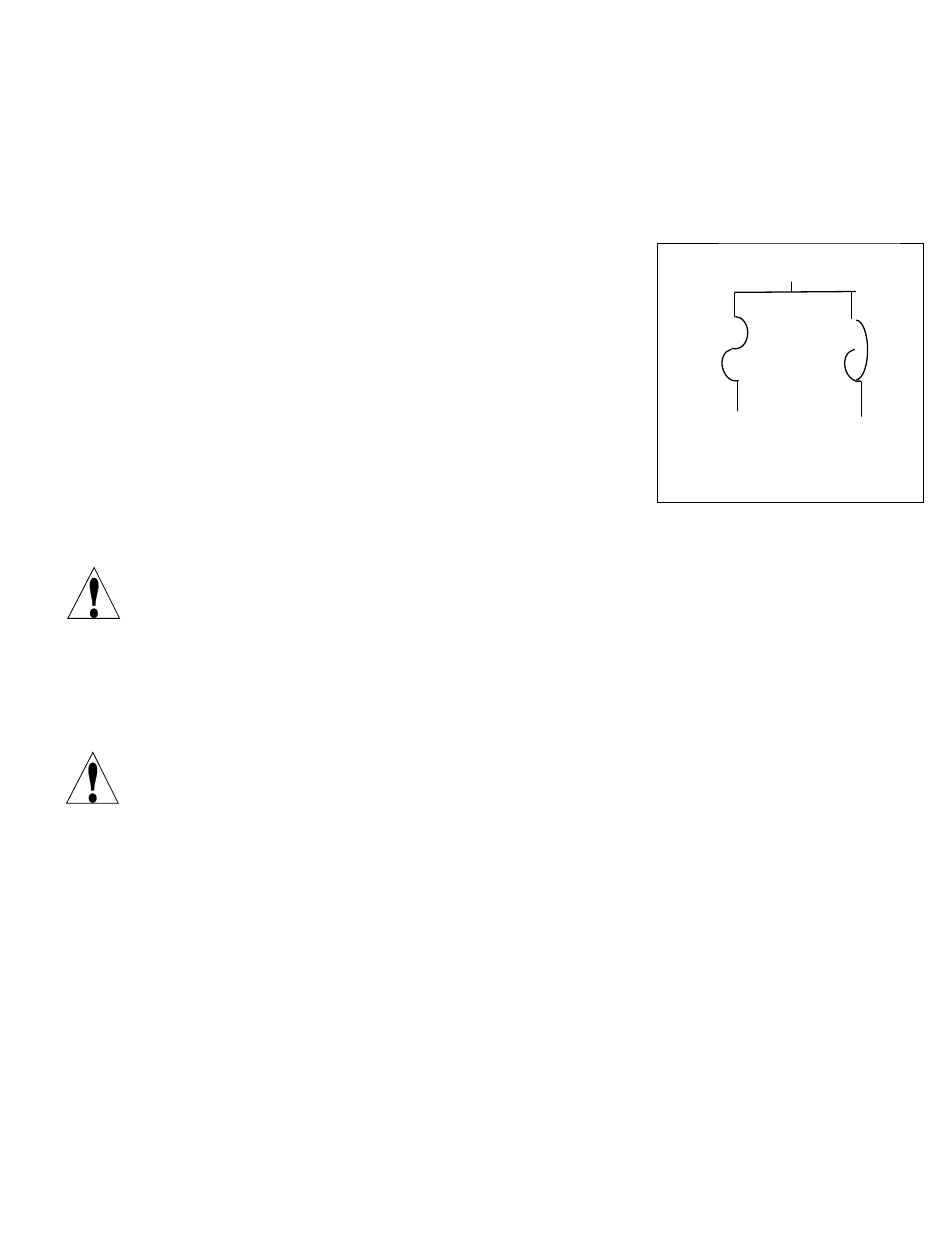

Voir la figure de droite. Evaluez les ampères en régime
permanent de toutes les charges avant d'effectuer le
raccordement à l'unité de contrôle. Selon le code de votre
modèle, certains relais peuvent avoir un contact sec et être
dépourvus de fusible de protection.
ATTENTION ! L'unité de contrôle renferme des circuits qui demeurent actifs même lorsque
l'interrupteur secteur du panneau avant se trouve sur la position d'arrêt (OFF) ! N'ouvrez jamais le
panneau avant de mettre l'unité de contrôle HORS TENSION !
Si votre unité de contrôle est précâblée, elle est fournie avec un cordon d'alimentation 14 AWG de
3 mètres, avec une fiche de type USA et des cordons de réceptacle 18 AWG de type USA de 20
cm pour les sorties de relais alimentées. Pour ouvrir le panneau avant, vous avez besoin d'un
tournevis Phillips n°1.
ATTENTION ! L'installation électrique de l'unité de contrôle doit être confiée à du personnel
qualifié uniquement et doit être conforme à toutes les réglementations locales, régionales et
nationales applicables.
18
MAINS VOLTAGE
6.3A
F3
R1
R5
R2
R6
R3
R7
R4
R8
6.3A
F2
