fr
1 Généralités
1.1 À propos de cette notice
1.2 Notice numérique
2

Transport et stockage

2.1 Fixer l'instrument de levage :
Wilo-Flumen OPTI-RZP/EXCEL-
RZPE 20-1

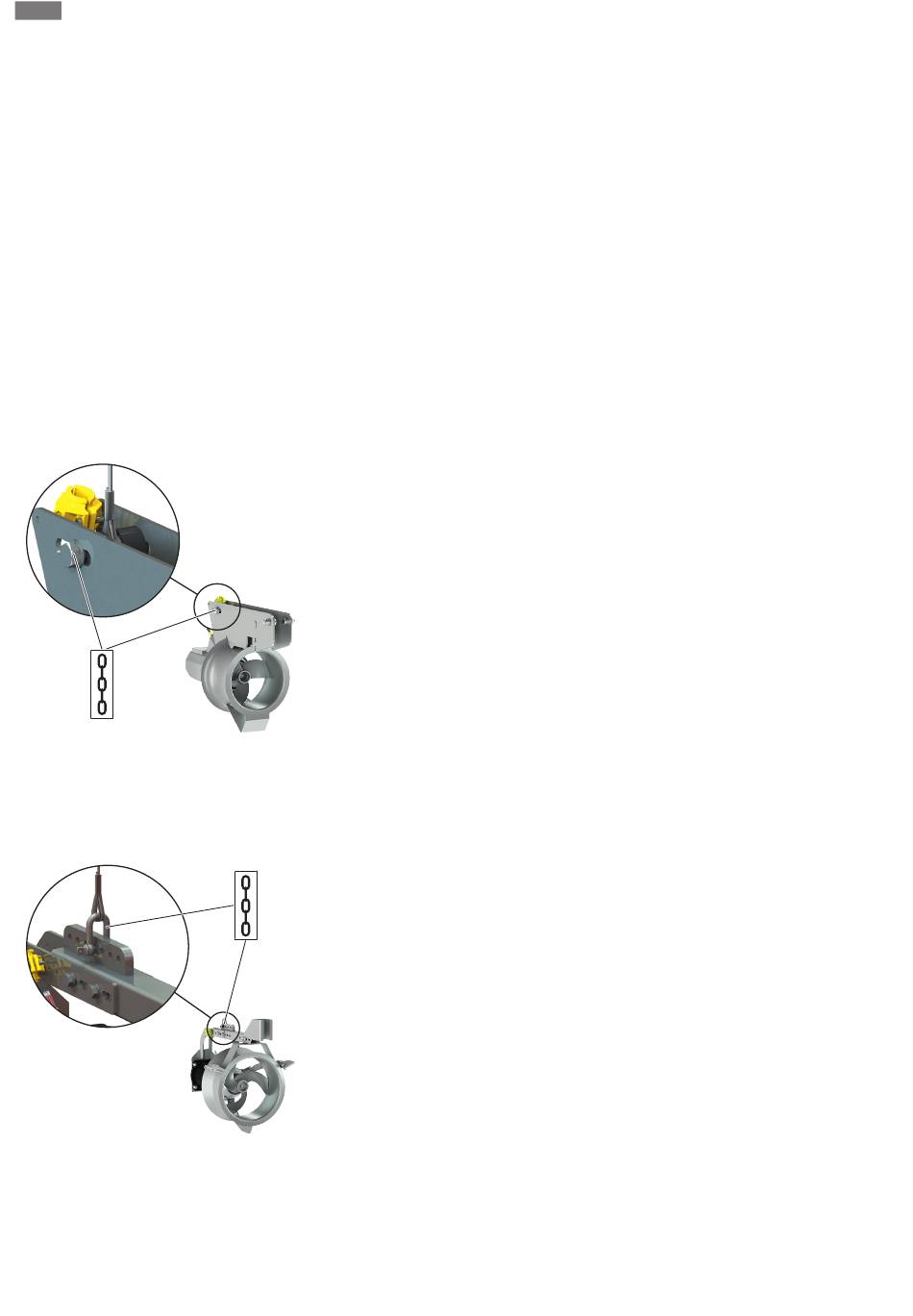

Fig. 1: Point d'élingage pour Flumen OPTI-RZP/
EXCEL-RZPE 20-1
2.2 Fixer l'instrument de levage :
Wilo-Flumen OPTI-RZP/EXCEL-
RZPE 25-3 ... 40-1
Fig. 2: Point d'élingage pour Flumen OPTI-RZP/
EXCEL-RZPE 25-3 ... 40-1
4
Généralités
Cette notice de montage et de mise en service complète la notice actuelle de l'agitateur
submersible avec la gamme RZP. Lire cette notice avant d'effectuer toute opération.
Conserver la notice dans un endroit accessible à tout moment. Respecter l'ensemble
des indications pour une utilisation conforme et une manipulation correcte de la pompe
de recirculation. Respecter toutes les indications et identifications figurant sur le pro-
duit.
La langue de la notice de montage et de mise en service d'origine est l'allemand. Toutes
les autres langues de la présente notice sont une traduction de la notice de montage et
de mise en service d'origine.
La version numérique de la notice est disponible sur la page produit suivante :
Flumen OPTI-RZP: https://qr.wilo.com/923, Flumen EXCEL-RZPE: https://qr.wi-
lo.com/924
‡
Accrocher directement l'instrument de levage sur le goujon.
‡
L'instrument de levage doit être doté d'une cosse. AVIS ! Ne pas utiliser de
maillon !
‡
Équilibrer le centre de gravité à l'aide du perçage oblong. Angle d'inclinaison de la
pompe de recirculation : environ 5° vers le bas.
1. Desserrer l'écrou hexagonal du goujon.
2. Retirer le goujon et enlever la douille en plastique.
3. Placer l'instrument de levage sur le goujon.
4. Fixer la douille en plastique.
⇒ Fixer l'instrument de levage sur le goujon entre les deux douilles en plastique.
5. Fixer le goujon à travers la fente et le fixer à l'aide de l'écrou hexagonal.
▶ Instrument de levage fixé.
‡
Accrocher directement l'instrument de levage au châssis.
‡
L'instrument de levage doit être doté d'une cosse.
‡
Utiliser les perçages pour équilibrer le centre de gravité. Angle d'inclinaison de la
pompe de recirculation : environ 5° vers le bas.
1. Détacher la manille du châssis.
2. Insérer la manille dans la cosse.
3. Insérer et fixer la manille dans le perçage correspondant sur le châssis.
▶ Instrument de levage fixé.
WILO SE 2021-10
