Installation électrique
Pour plus d'informations sur la CEM, voir le chapitre 4.2 Installation selon critères CEM.
AVIS!
INTERFÉRENCES CEM
Utiliser des câbles blindés pour le câblage de commande
et du moteur et des câbles séparés pour la puissance
d'entrée, le câblage du moteur et le câblage de
commande. Toute mauvaise séparation des câblages de
l'alimentation, du moteur et de commande risque de
provoquer une baisse des performances ou un compor-
tement inattendu. Au moins 200 mm (7,9 po) d'espace
sont nécessaires entre les câbles d'alimentation, du
moteur et de commande.

4.5 Raccordement du moteur

AVERTISSEMENT
TENSION INDUITE
La tension induite des câbles moteurs de sortie
acheminés ensemble peut charger les condensateurs de
l'équipement, même lorsque l'équipement est hors
tension et verrouillé. Le fait de ne pas acheminer les
câbles du moteur de sortie séparément ou de ne pas
utiliser de câbles blindés peut entraîner la mort ou des
blessures graves.
•
Acheminer séparément les câbles du moteur de
sortie ou
•
Utiliser des câbles blindés.
•
Respecter les réglementations locales et
nationales pour les sections de câble. Pour les
sections de câble maximales, consulter le
chapitre 8.1 Données électriques.
•
Respecter les exigences de câblage spécifiées par
le fabricant du moteur.
•
Des caches amovibles pour câbles moteurs ou
des panneaux d'accès sont prévus en bas des
unités IP21 (NEMA 1/12) et supérieures.
•
Ne pas câbler un dispositif d'amorçage ou à pôles
commutables (p. ex. un moteur Dahlander ou un
moteur asynchrone à bagues) entre le variateur
de fréquence et le moteur.
MG33AT04
Manuel d'utilisation
Procédure de mise à la terre du blindage de câble
1.
2.
3.
4.
5.

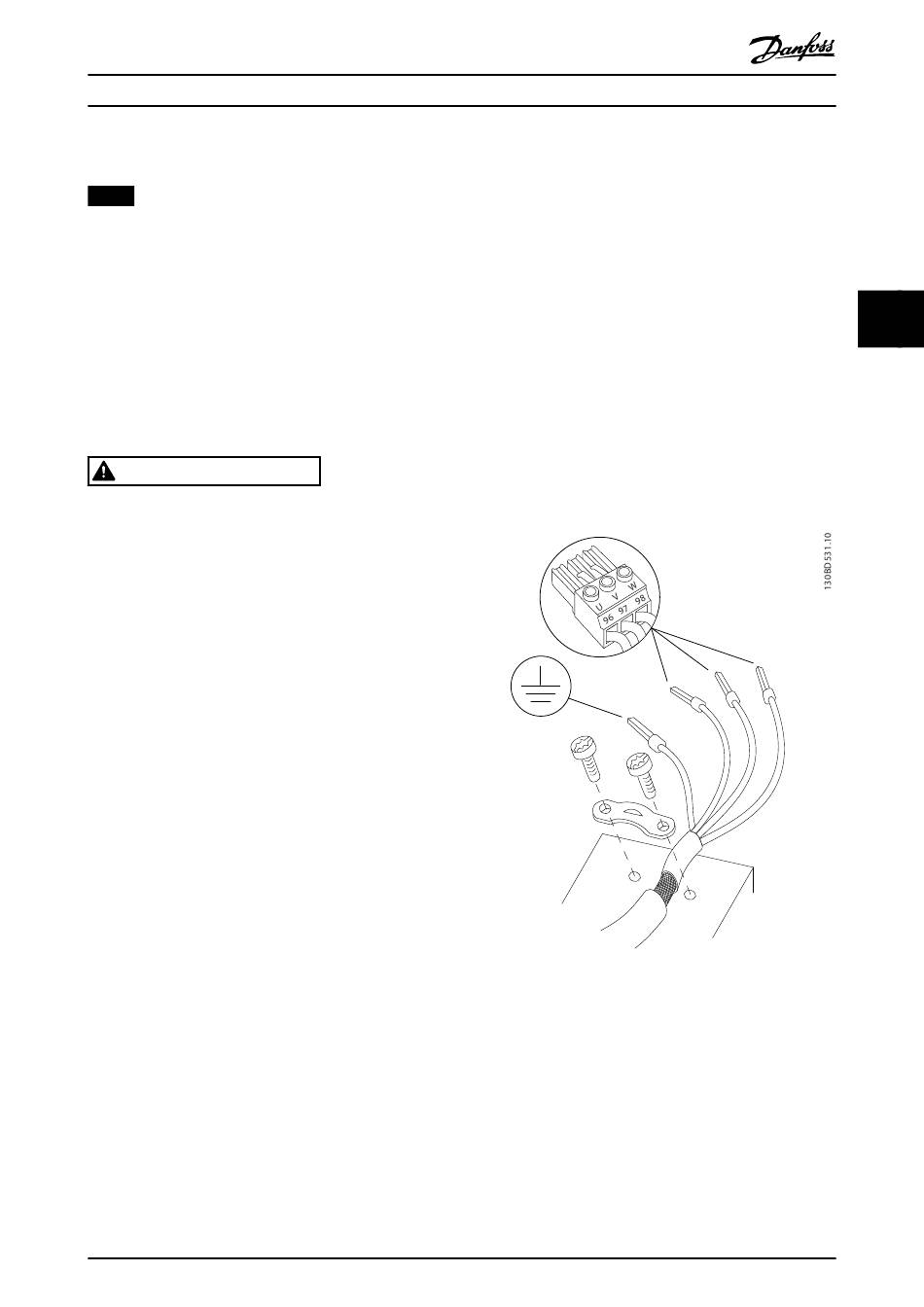

Illustration 4.4 Raccordement du moteur
L'Illustration 4.5 représente l'entrée réseau, le moteur et la
mise à la terre des variateurs de fréquence de base. Les
configurations réelles peuvent varier selon les types
d'unités et les équipements optionnels.
Danfoss A/S © 05/2018 Tous droits réservés.
Dénuder une section de l'isolation extérieure du
câble.
Placer le fil dénudé sous l'étrier de serrage afin
d'établir une fixation mécanique et un contact
électrique entre le blindage du câble et la terre.
Relier le fil de terre à la borne de mise à la terre
la plus proche conformément aux instructions de
mise à la terre fournies au chapitre 4.3 Mise à la
terre (voir l'Illustration 4.4).
Raccorder le câblage du moteur triphasé aux
bornes 96 (U), 97 (V) et 98 (W) (voir
l'Illustration 4.4).
Serrer les bornes en respectant les informations
fournies dans le chapitre 8.8 Couples de serrage
des raccords.
