3.3 Fixation

AVIS!
Toute mauvaise installation peut entraîner une
surchauffe et une réduction des performances.
Refroidissement
•
S'assurer qu'un dégagement en haut et en bas
est prévu pour le refroidissement. Voir
l'Illustration 3.2 pour connaître les exigences de
dégagement.

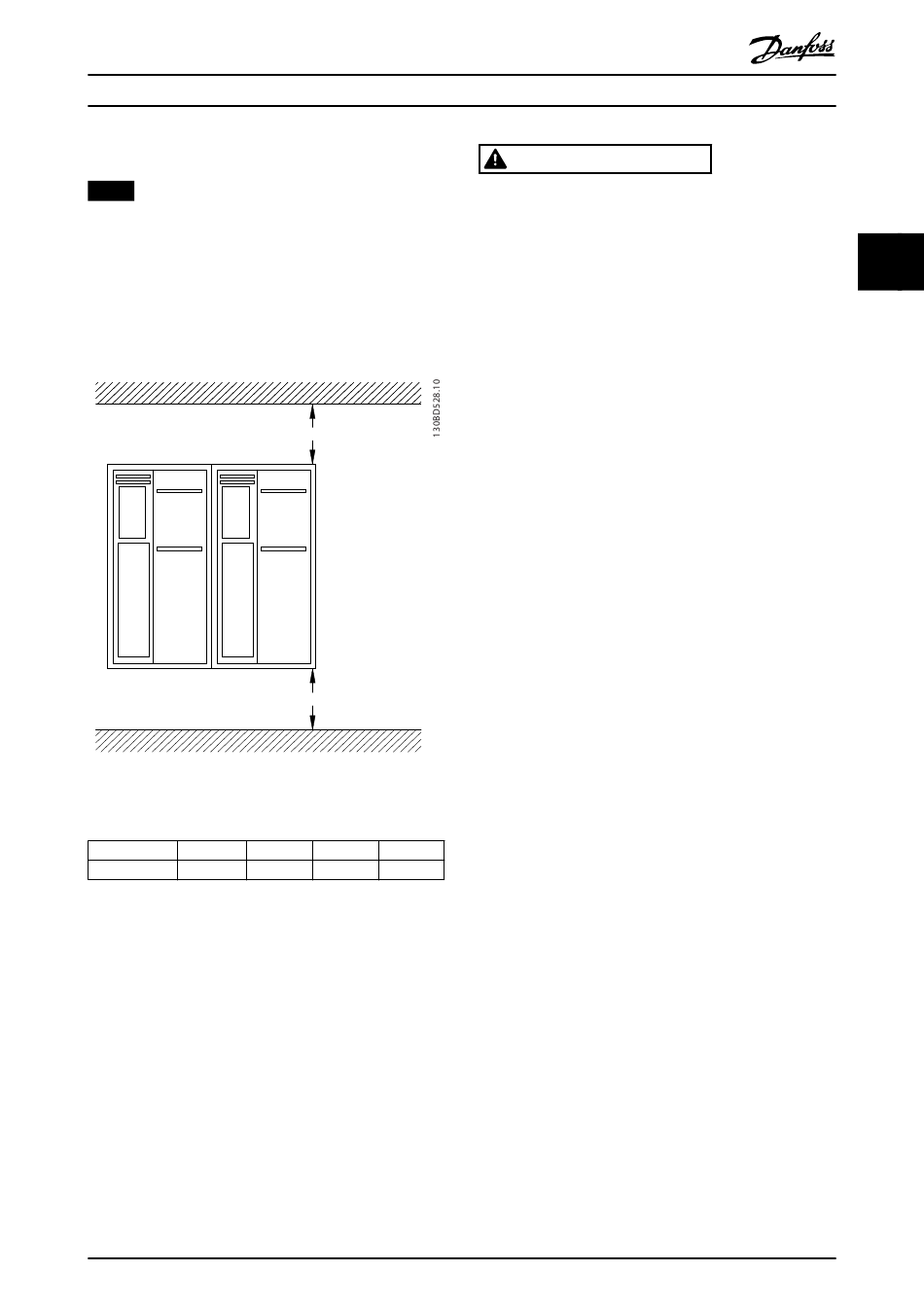

Illustration 3.2 Dégagement en haut et en bas pour le refroi-
dissement
Boîtier A1–A5
a [mm (po)] 100 (3,9) 200 (7,8)
Tableau 3.1 Exigences de dégagement minimum pour le débit d'air
Levage
•
S'assurer que le dispositif de levage est adapté à
la tâche à réaliser.
•
Si nécessaire, prévoir un élévateur, une grue ou
un chariot élévateur à fourche présentant les
caractéristiques qui conviennent au déplacement
de l'unité.
•
Pour le levage, utiliser les anneaux de levage sur
l'unité le cas échéant.
MG33AT04
Manuel d'utilisation
a
a
B1–B4 C1, C3 C2, C4
200 (7,8) 225 (8,9)
Danfoss A/S © 05/2018 Tous droits réservés.
AVERTISSEMENT
CHARGE LOURDE
Des charges en déséquilibre peuvent tomber et basculer.
Le non-respect des précautions de levage adaptées
augmente les risques de mort, de blessures graves ou de
dommages matériels.
•
Ne jamais marcher sous des charges
suspendues.
•
Pour éviter toute blessure, porter un
équipement de protection individuelle tel que
des gants, des lunettes de protection et des
chaussures de sécurité.
•
Veiller à utiliser des dispositifs de levage
présentant un poids nominal brut approprié.
Pour déterminer la méthode de levage la plus
sûre, vérifier le poids de l'unité (voir le
chapitre 8.9 Dimensionnements puissance, poids
et dimensions).
•
L'angle entre le haut du module de variateur et
les câbles de levage a un impact sur la force
maximale de charge sur le câble. Cet angle doit
être supérieur ou égal à 65°. Attacher et
dimensionner correctement les câbles de
levage.
Montage
1. Veiller à ce que l'emplacement d'installation soit
suffisamment résistant pour supporter le poids de
l'unité. Le variateur de fréquence permet l'instal-
lation côte à côte.
2. Placer l'unité le plus près possible du moteur.
Raccourcir au maximum les câbles du moteur.
3. Pour créer une circulation d'air de refroidis-
sement, monter l'unité à la verticale sur une
surface plane solide ou sur la plaque arrière
optionnelle.
4. Utiliser les trous de fixation ovalisés (le cas
échéant) sur l'unité pour le montage mural.
Installation sur plaque de montage et rails
La plaque de montage est nécessaire pour le montage sur
rails.
