5 Bedienelemente, Menü und Anschlüsse
Folgende Elemente befinden sich am bzw. im Gehäuse des Datalogger DL3:
 Tasten
 SD-Karteneinschub
 LAN-Buchse
 Versorgungsanschluss
 Sensoreingänge (Pt1000, Pt 500, KTY oder Impuls)
 Stromschleifenschnittstelle 0 (4) - 20 mA
 VBus ® -Anschlüsse

Master /Slave
V B us 1 V B us 2 V B us 3 V B us 4 V B us 5 V B us 6
1 2 3 4 5 6 7 8 9 10 11 12

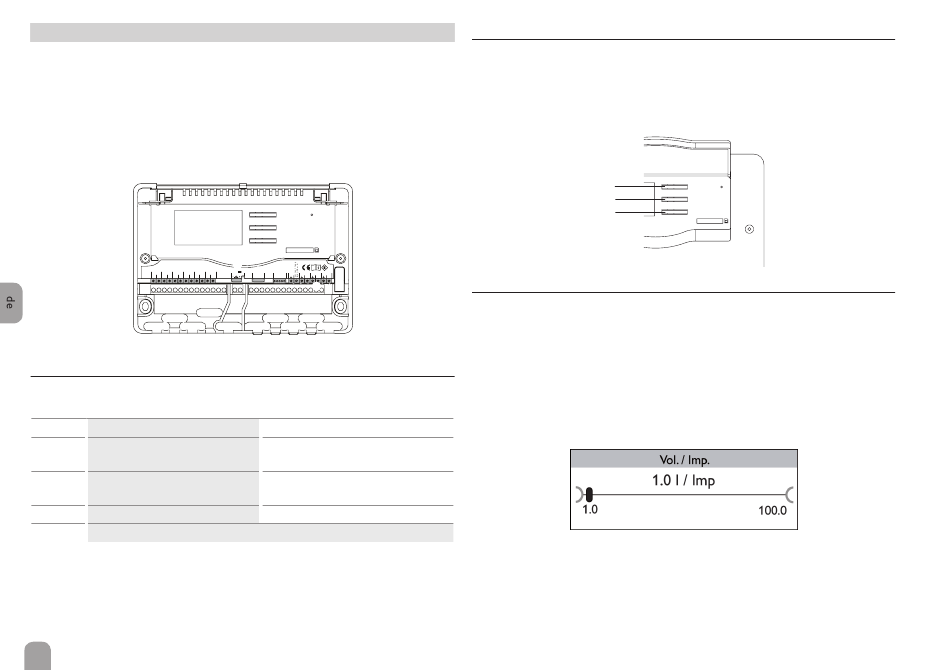

Positionen der Bedienelemente und Anschlüsse
5.1

Betriebskontroll-LED

Die Betriebskontroll-LED signalisiert über Leuchtsignale den Betriebszustand des
Datalogger DL3.
Farbe dauerhaft leuchtend
Grün Das Gerät ist betriebsbereit / SD-
Karte kann entnommen werden.
Rot
Rot/grün
Aus Es ist keine Netzspannung vorhanden.
8





12V
1A m ax.
L A N U SB S 1 S 2 S 3

blinkend
SD-Karte nicht entnehmen! Es wer-
den Daten auf die SD-Karte kopiert.
Es ist ein Fehler aufgetreten, dieser
wird im Display angezeigt.
Das Gerät bootet.
5.2

Tasten

Das Gerät wird über die 3 Drucktaster neben dem Display bedient. Die Tasten
haben die folgenden Funktionen:
• Taste : Heraufscrollen
• Taste : Bestätigen
• Taste : Herunterscrollen



5.3 Optionen / Menüpunkte anwählen und Werte einstellen
Werte und Optionen können auf verschiedene Arten eingestellt werden:
Eine Option kann mit den Tasten  und  angewählt und die Auswahl mit Taste 
bestätigt werden. Die Option ist nun aktivierbar: Mit den Tasten  und  kann Ja
ausgewählt werden, um die gewünschte Option zu aktivieren oder Nein, um die
Option zu deaktivieren. Die Einstellung wird mit der Taste  bestätigt.
Zahlenwerte werden mit einem Schieber eingestellt. Links ist der Minimalwert zu
sehen, rechts der Maximalwert. Die Zahl oberhalb des Schiebers zeigt die aktuelle
Einstellung an. Mit den Tasten  und  kann der obere Schieber nach links und
rechts bewegt werden.
Erst, wenn die Einstellung mit Taste  bestätigt wird, zeigt auch die kleine Zahl
rechts oberhalb des Schiebers den Wert an. Wird er erneut mit Taste  bestätigt,
ist der neue Wert gespeichert.
