1 Vue d'ensemble

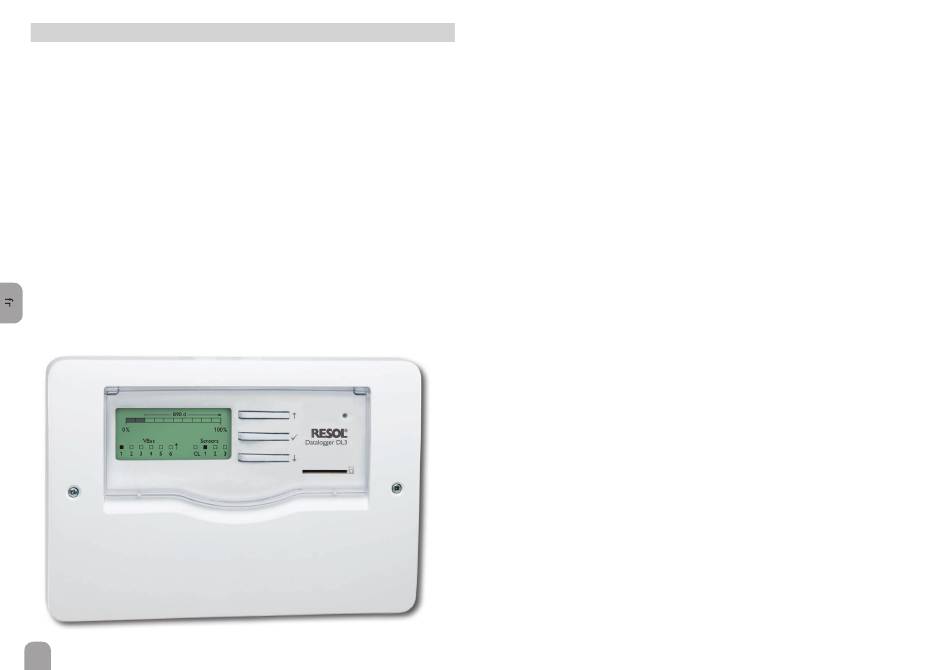

Le Datalogger DL3 sert à enregistrer les données de jusqu'à 6 régulateurs RESOL
et permet la visualisation à travers www.VBus.net ainsi que le paramétrage à tra-
vers RPT. Son grand écran graphique donne un aperçu des régulateurs connec-
tés, tous les réglages importants peuvent s'effectuer directement sur le DL3. Les
entrées sondes et impulsions intégrées peuvent mesurer et enregistrer des tem-
pératures – même sans régulateur. Le DL3 dispose de plus d'une fonctionnalité
BACnet pour communication des données en protocole BACnet permettant une
intégration aisée dans un système de gestion technique du bâtiment.
• Enregistrement de données et paramétrage de jusqu'à 6 appareils VBus
• Mesures et enregistrements de températures – même sans régulateur
• Fonctionnalité BACnet
• Bilan calorimétrique interne (uniquement lorsque l'appareil est livré avec le
logiciel résident version 2.2.0 ou supérieure)
• Accès à distance aux données du système avec le portail de visualisation VBus.net
• Configuration simple du système avec le logiciel de paramétrage RPT
• Transfert de données à travers une carte mémoire SD
• Mises à jour du logiciel résident à travers Internet ou carte mémoire SD
• Compatible avec tous les régulateurs RESOL dotés du VBus
40
Caractéristiques techniques
Boîtier: en plastique, PC-ABS et PMMA
Type de protection: IP 20 / IEC 60529
Classe de protection: III
Température ambiante: 0 ... 40 °C
Dimensions: 144 x 208 x 43mm
Montage: mural ou dans un tableau de commande
Affichage: écran graphique pour visualisation de l'état et LED de contrôle de
maître
®
fonctionnement
Entrées: pour 3 sondes Pt500, Pt1000, KTY ou impulsions,1 interface boucle de
courant 0(4)-20 mA
Commande: à travers les 3 touches et 1 commutateur sur l'avant du boîtier
Interfaces: 6 VBus
1 LAN (10/100)
Alimentation:
tension d'entrée de l´adaptateur secteur: 100 ... 240 V~
courant nominal: 1A
®
tension d´entrée du datalogger: 12 V ⎓
Mémoire: mémoire interne de 160 MB, en cas d'intervalle d'enregistrement de
5 minutes, elle suffit pour:
• 18 mois dans un système avec un régulateur DeltaSol
3 circuits de chauffage et un bilan calorimétrique
• 24 mois dans un système avec un régulateur DeltaSol
et un circuit de chauffage
• 30 mois dans un système avec un régulateur DeltaSol
(esclave), 1 lecteur de carte mémoire SD, 1 port USB maître,
®
® MX, 3 modules EM,
MX, un module EM
®
MX
®
